P909

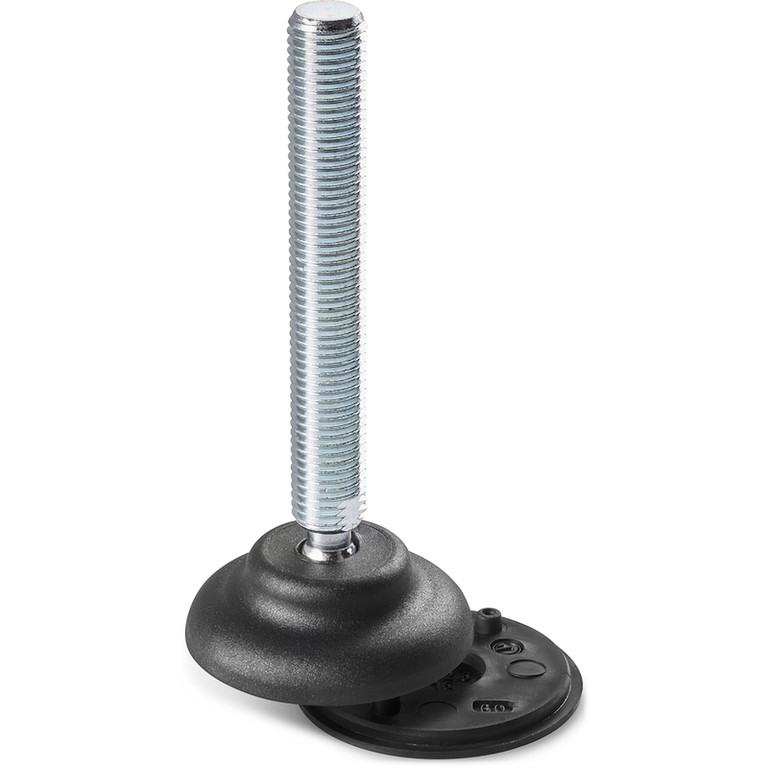

MAŁA STOPKA PODPOROWA Z PRZEGUBOWYM TRZPIENIEM TYPU B ZE STALI ORAZ Z KULĄ 12.4 I PODSTAWĄ ANTYPOŚLIZGOWĄ
Stopki z tworzywa – trzpień przegubowy + podstawa antypoślizgowa
Materiały:
Poliamid wzmocniony. Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Wkładki:
Trzpień gwintowany przegubowy (kulka 12,4) z frezowanym gniazdem pod klucz (typ B) ze stali ocynkowanej (tolerancja gwintu 6g).
Podstawa antypoślizgowa:
Antypoślizgowa podstawa z termoplastycznego kauczuku Shore SBS 75, kolor czarny RAL 9011. Odporna na oleje i tłuszcze.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie, w zależności od ilości, stopka może być dostarczona w kolorze pomarańczowym (RAL 2004).
Wersja P909: Stopka podporowa z trzpieniem typu B (z frezowanym gniazdem pod klucz) i kulką 12,4 - z podstawą antypoślizgową z SBS

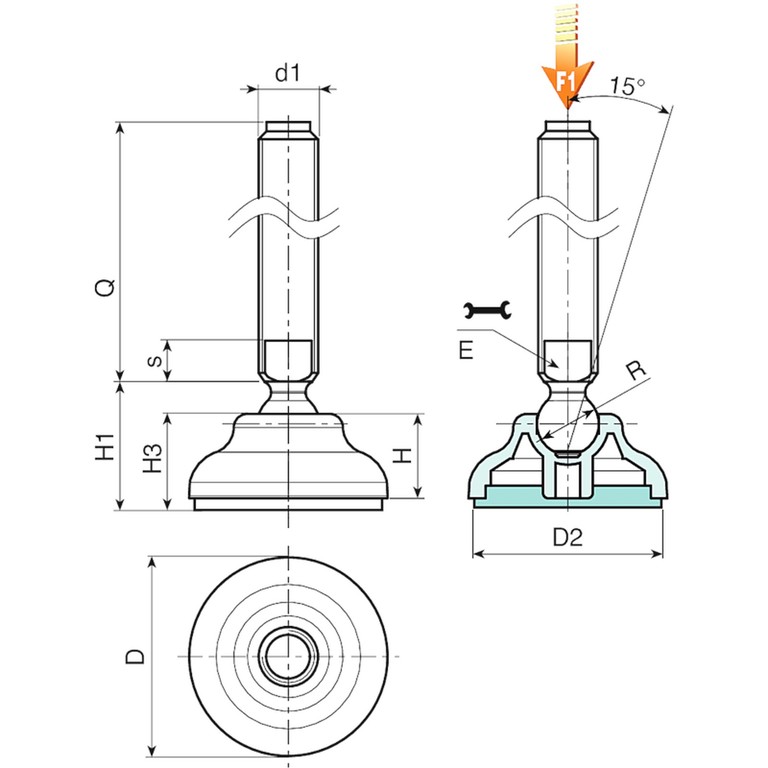

| Kod | Art. | D | D2 | H | H1 | H3 | E | s | R | d1 6g | Q | Waga (g) | F1 k(N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P90960.0005 | P90960.TM16X7001 | 60 | 59 | 20 | 29 | 22 | 13 | 7 | 12,5 | M16 | 70 | 139 | 13 |
| P90960.0006 | P90960.TM16X9001 | 60 | 59 | 20 | 29 | 22 | 13 | 7 | 12,5 | M16 | 90 | 165 | 13 |
| P90960.0001 | P90960.TM16X11001 | 60 | 59 | 20 | 29 | 22 | 13 | 7 | 12,5 | M16 | 110 | 191 | 13 |
| P90960.0002 | P90960.TM16X13001 | 60 | 59 | 20 | 29 | 22 | 13 | 7 | 12,5 | M16 | 130 | 217 | 13 |
| P90960.0003 | P90960.TM16X15001 | 60 | 59 | 20 | 29 | 22 | 13 | 7 | 12,5 | M16 | 150 | 243 | 13 |
| P90960.0004 | P90960.TM16X17001 | 60 | 59 | 20 | 29 | 22 | 13 | 7 | 12,5 | M16 | 170 | 270 | 13 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długość trzpienia na życzenie, dla minimalnej ilości 100 sztuk.
