P830

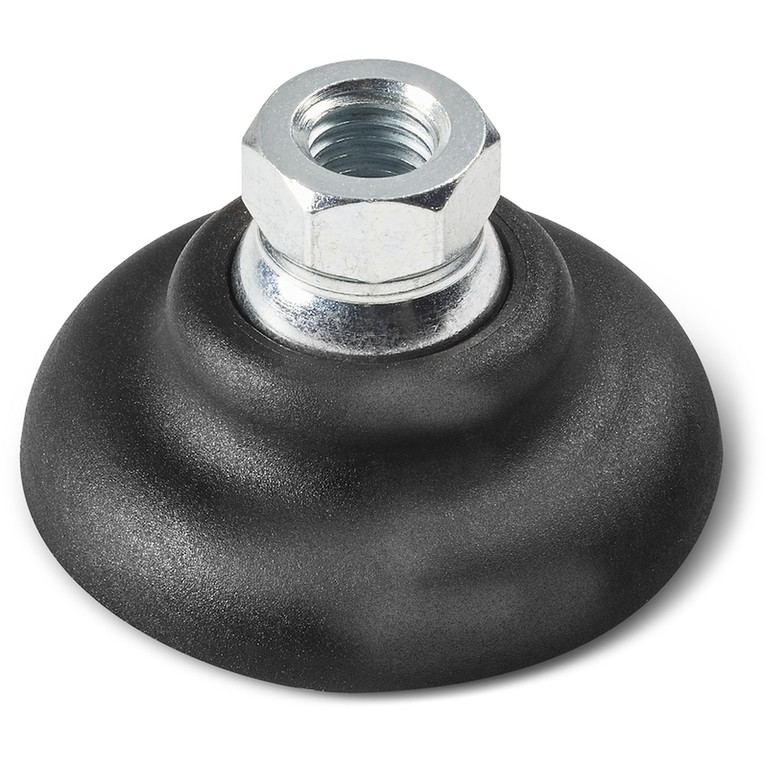

STOPKA PODPOROWA Z PRZEGUBEM KULOWYM (24), SZEŚCIOKĄTNĄ PODSTAWĄ I GWINTOWANYM OTWOREM
Stopki z tworzywa – trzpień przegubowy
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Wkładki:
P830:
Przegub kulowy z otworem gwintowanym (kulka R.24) z sześciokątną podstawą ze stali ocynkowanej (tolerancja gwintu 6H).
P830CIN:
Przegub kulowy z otworem gwintowanym (kulka R.24) z sześciokątną podstawą ze stali inox (AISI 303) (tolerancja gwintu 6H).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, stopka może być dostarczona w kolorze pomarańczowym (RAL 2004).
Wersja P830: z wkładką ze stali ocynkowanej.

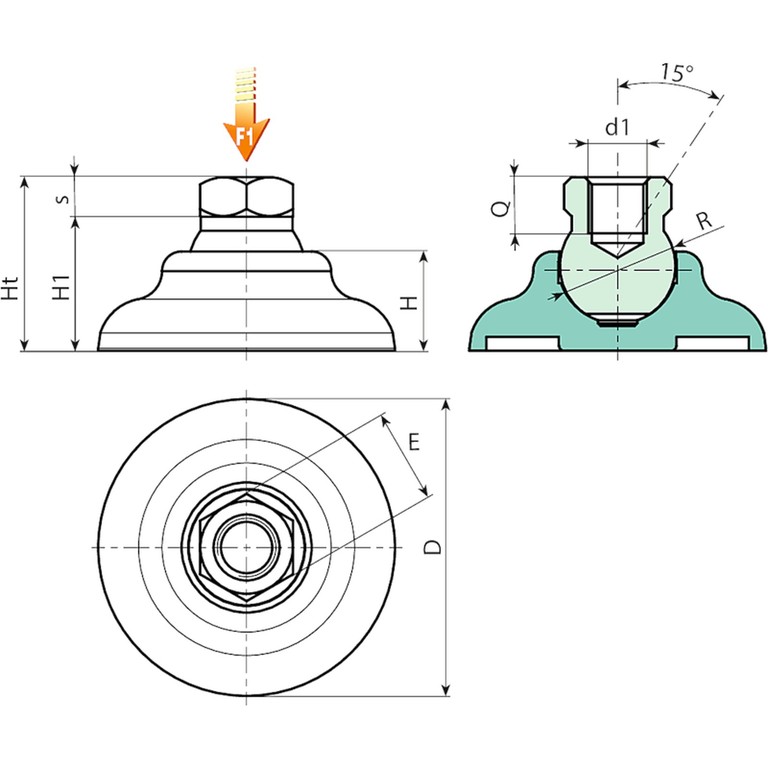

| Kod | Art. | D | H | H1 | Ht | E | s | R | d1 6H | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P830060.0001 | P830060.TM1201 | 60 | 20 | 27,5 | 35,5 | 19 | 8 | 24 | M12 | 11,5 | 85 | 17 |
| P830060.0003 | P830060.TM1601 | 60 | 20 | 27,5 | 35,5 | 24 | 8 | 24 | M16 | 11,5 | 85 | 17 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Wersja P830CIN: z wkładką ze stali inox (AISI 303).
| Kod | Art. | D | H | H1 | Ht | E | s | R | d1 6H | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P830060.0002 | P830060.TM1201CIN | 60 | 20 | 27,5 | 35,5 | 19 | 8 | 24 | M12 | 11,5 | 85 | 17 |
| P830060.0004 | P830060.TM1601CIN | 60 | 20 | 27,5 | 35,5 | 24 | 8 | 24 | M16 | 11,5 | 85 | 17 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
