P702
STOPKA PODPOROWA Z BOCZNYM MOCOWANIEM DO PODŁOŻA Z PRZEGUBOWYM TRZPIENIEM TYPU A ZE STALI I Z KULKĄ 15
Stopki z tworzywa z mocowaniem bocznym – trzpień przegubowy
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Wkładki:
P702:
Trzpień gwintowany przegubowy (kulka 15) z sześciokątną podstawą ze stali ocynkowanej (tolerancja gwintu 6g).
P702CIN:
Trzpień gwintowany przegubowy (kulka 15) z sześciokątną podstawą ze stali inox (AISI 303) (tolerancja gwintu 6g).
Mocowanie do podłoża:
Otwór przelotowy uzyskany przez formowanie w tworzywie sztucznym.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie, w zależności od ilości, stopka może być dostarczona w kolorze pomarańczowym (RAL 2004).

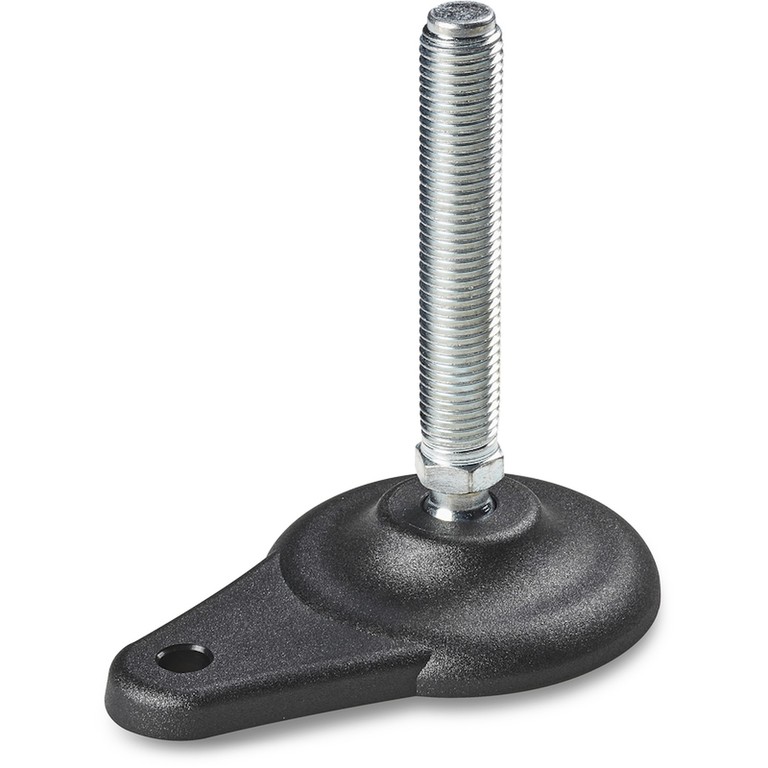

Wersja P702: Stopka podporowa z bocznym mocowaniem z trzpieniem typu A (z sześciokątem) i kulką 15

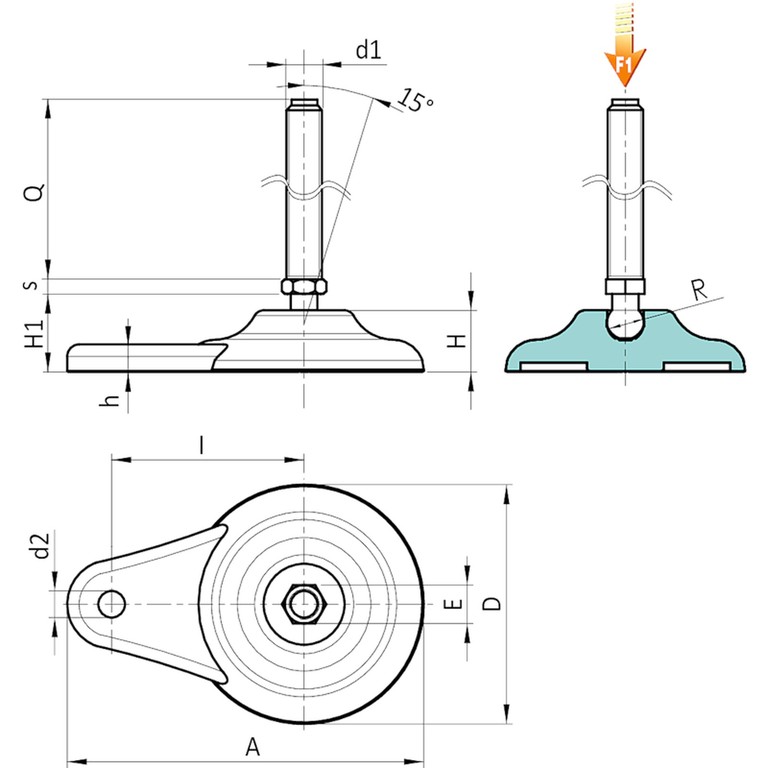

| Kod | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P702080.0001 | P702080.TM12X5001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 50 | 120 | 13 |
| P702080.0002 | P702080.TM12X7001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 70 | 133 | 13 |
| P702080.0004 | P702080.TM12X9001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 90 | 148 | 13 |
| P702080.0006 | P702080.TM12X11001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 110 | 164 | 13 |
| P702080.0008 | P702080.TM14X5001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 50 | 132 | 13 |
| P702080.0009 | P702080.TM14X7001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 70 | 152 | 13 |
| P702080.0010 | P702080.TM14X9001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 90 | 173 | 13 |
| P702080.0012 | P702080.TM14X11001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 110 | 190 | 13 |
| P702080.0015 | P702080.TM14X15001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 150 | 224 | 13 |
| P702080.0016 | P702080.TM16X5001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 50 | 148 | 13 |
| P702080.0019 | P702080.TM16X7001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 70 | 174 | 13 |
| P702080.0021 | P702080.TM16X9001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 90 | 200 | 13 |
| P702080.0024 | P702080.TM16X11001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 110 | 225 | 13 |
| P702080.0026 | P702080.TM16X13001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 130 | 251 | 13 |
| P702080.0028 | P702080.TM16X15001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 150 | 276 | 13 |
| P702080.0030 | P702080.TM16X17001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 170 | 304 | 13 |
| P702080.0032 | P702080.TM16X19001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 190 | 327 | 13 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.

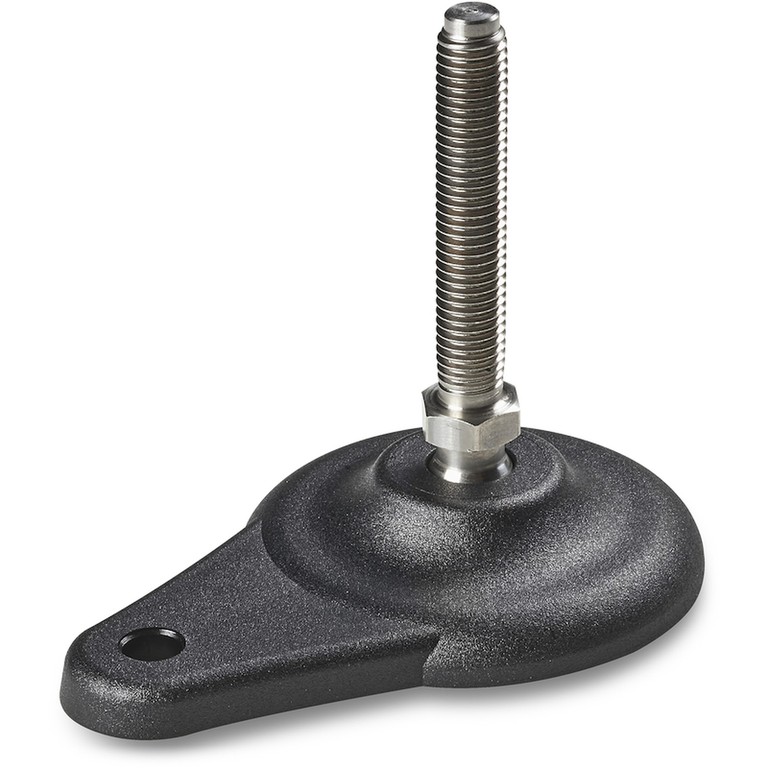

Wersja P702CIN: Stopka podporowa z bocznym mocowaniem z trzpieniem typu A - INOX - (z sześciokątem) i kulką 15
| Kod | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P702080.0003 | P702080.TM12X7001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 70 | 133 | 13 |
| P702080.0005 | P702080.TM12X9001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 90 | 148 | 13 |
| P702080.0007 | P702080.TM12X11001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 110 | 164 | 13 |
| P702080.0010 | P702080.TM14X7001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 70 | 152 | 13 |
| P702080.0013 | P702080.TM14X11001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 110 | 190 | 13 |
| P702080.0014 | P702080.TM14X13001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 130 | 207 | 13 |
| P702080.0018 | P702080.TM16X5001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 50 | 148 | 13 |
| P702080.0020 | P702080.TM16X7001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 70 | 174 | 13 |
| P702080.0022 | P702080.TM16X9001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 90 | 200 | 13 |
| P702080.0025 | P702080.TM16X11001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 110 | 225 | 13 |
| P702080.0027 | P702080.TM16X13001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 130 | 251 | 13 |
| P702080.0029 | P702080.TM16X15001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 150 | 276 | 13 |
| P702080.0031 | P702080.TM16X17001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 170 | 304 | 13 |
| P702080.0033 | P702080.TM16X19001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 190 | 327 | 13 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
