P701
STOPKA PODPOROWA Z BOCZNYM MOCOWANIEM DO PODŁOŻA Z PRZEGUBOWYM TRZPIENIEM TYPU A ZE STALI ORAZ Z KULKĄ 12,5 I PODSTAWĄ ANTYPOŚLIZGOWĄ
Stopki z tworzywa z mocowaniem bocznym – trzpień przegubowy + podstawa antypoślizgowa
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Wkładki:
P701:
Trzpień gwintowany przegubowy (kulka 12,5) z sześciokątną podstawą ze stali ocynkowanej (tolerancja gwintu 6g).
P701CIN:
Trzpień gwintowany przegubowy (kulka 12,5) z sześciokątną podstawą ze stali inox (AISI 303) (tolerancja gwintu 6g).
Podstawa antypoślizgowa:
Antypoślizgowa podstawa z termoplastycznego kauczuku Shore SBS 75, kolor czarny RAL 9011. Odporna na oleje i tłuszcze. Montaż wciskowy.
Mocowanie do podłoża:
Otwór przelotowy uzyskany przez formowanie w tworzywie sztucznym.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie, w zależności od ilości, stopka może być dostarczona w kolorze pomarańczowym (RAL 2004).

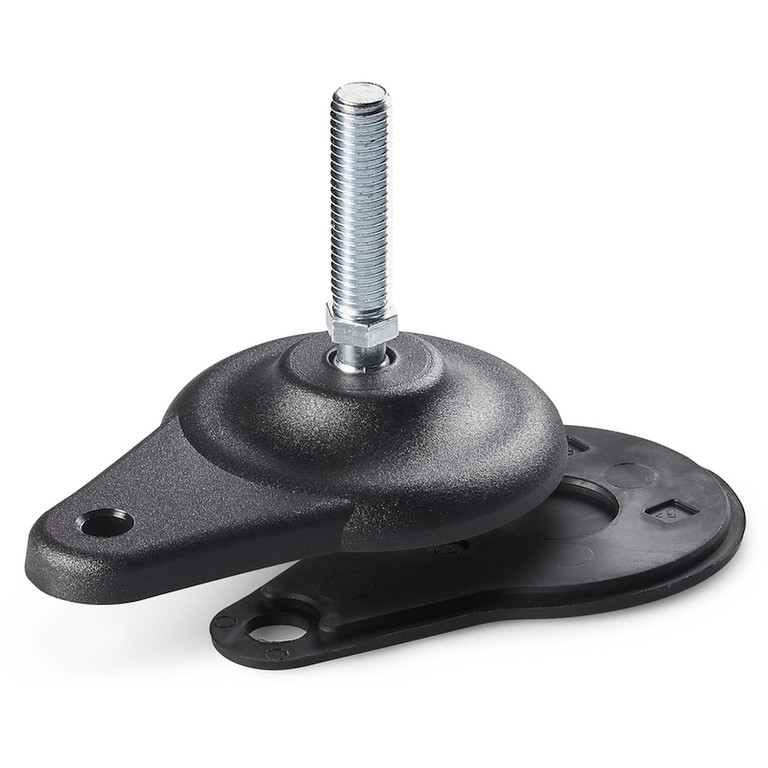

Wersja P701: Stopka podporowa z bocznym mocowaniem z trzpieniem typu A (z sześciokątem) i kulką 12,5 - z podstawą antypoślizgową z SBS

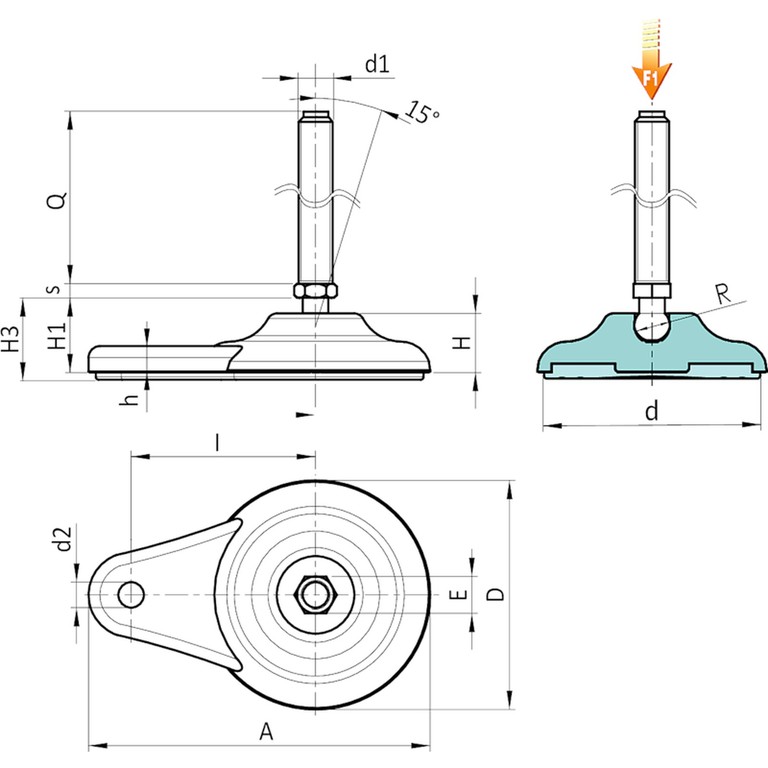

| Kod | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P701080.0015 | P701080.TM08X4501 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M8 | 45 | 72 | 10 |
| P701080.0016 | P701080.TM08X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M8 | 70 | 79 | 10 |
| P701080.0001 | P701080.TM10X4501 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M10 | 45 | 97 | 10 |
| P701080.0003 | P701080.TM10X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M10 | 70 | 109 | 10 |
| P701080.0005 | P701080.TM10X10001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M10 | 100 | 146 | 10 |
| P701080.0007 | P701080.TM12X4501 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M12 | 45 | 107 | 10 |
| P701080.0009 | P701080.TM12X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M12 | 70 | 124 | 10 |
| P701080.0012 | P701080.TM12X10001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M12 | 100 | 168 | 10 |

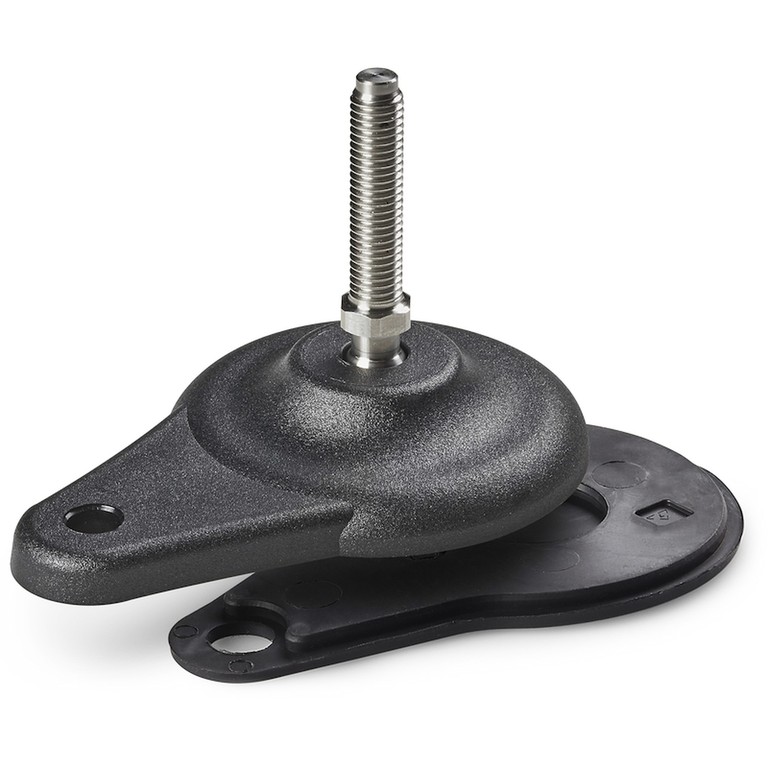

Wersja P701CIN: Stopka z bocznym mocowaniem z trzpieniem typu A - INOX - (z sześciokątem) i kulką 12,5 - z podstawą antypoślizgową z SBS
| Kod | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P701080.0017 | P701080.TM08X4501CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M8 | 45 | 72 | 10 |
| P701080.0018 | P701080.TM08X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M8 | 70 | 79 | 10 |
| P701080.0002 | P701080.TM10X4501CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M10 | 45 | 97 | 10 |
| P701080.0004 | P701080.TM10X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M10 | 70 | 109 | 10 |
| P701080.0008 | P701080.TM12X4501CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M12 | 45 | 107 | 10 |
| P701080.0010 | P701080.TM12X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M12 | 70 | 124 | 10 |
| P701080.0013 | P701080.TM12X10001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 13 | 5 | 9 | 70 | 12.5 | M12 | 100 | 168 | 10 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
