P544

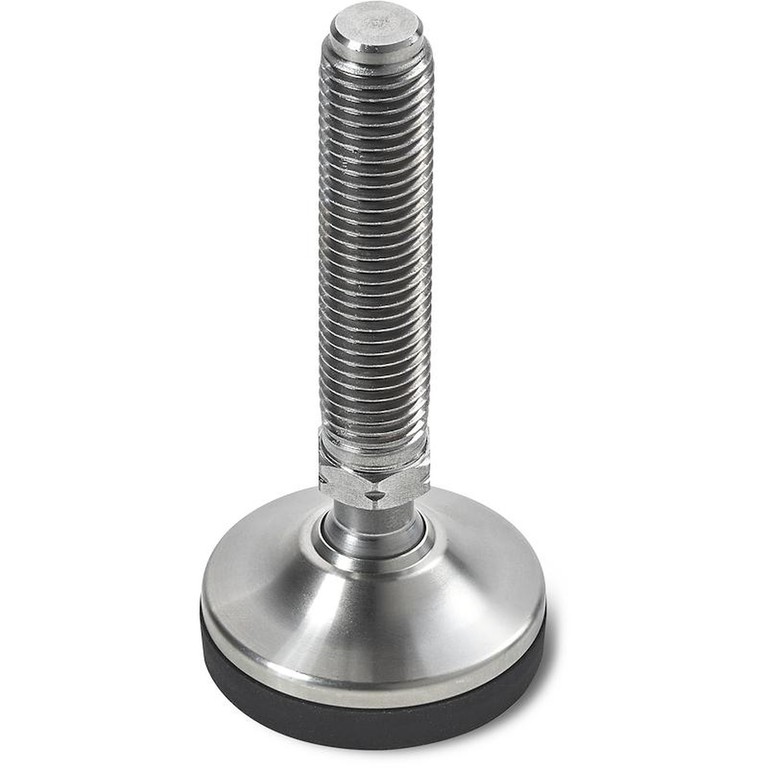

STOPKA PODPOROWA ZE STALI INTEGRALNEJ Z PRZEGUBOWYM TRZPIENIEM TYPU A ORAZ Z KULĄ 24 I PODSTAWĄ ANTYPOŚLIZGOWĄ
Stopki metalowe z przegubowym trzpieniem + podstawa antypoślizgowa
Materiały:
P544:
Podstawa stopki z toczonej automatowej stali.
P544CIN:
Podstawa stopki z toczonej stali inox (AISI 303).
Powierzchnia:
Gładka.
Kolor:
P544:
Standardowe cynkowanie na niebiesko.
P544CIN:
Naturalny.
Wkładki:
P544:
Trzpień gwintowany przegubowy (kulka 24) z sześciokątną podstawą ze stali ocynkowanej (tolerancja gwintu 6g).
P544CIN:
Trzpień gwintowany przegubowy (kulka 24) z sześciokątną podstawą ze stali inox (AISI 303) (tolerancja gwintu 6g).
Mocowanie trzpienia:
Trzpień niedemontowalny. Kulki nie można wyjąć, ponieważ krawędź gniazda została zbita.
Podstawa antypoślizgowa:
Antypoślizgowa podstawa z termoplastycznego kauczuku Shore TPV 75, kolor czarny RAL 9011.
Odporna na oleje i tłuszcze. Montaż wciskowy.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.

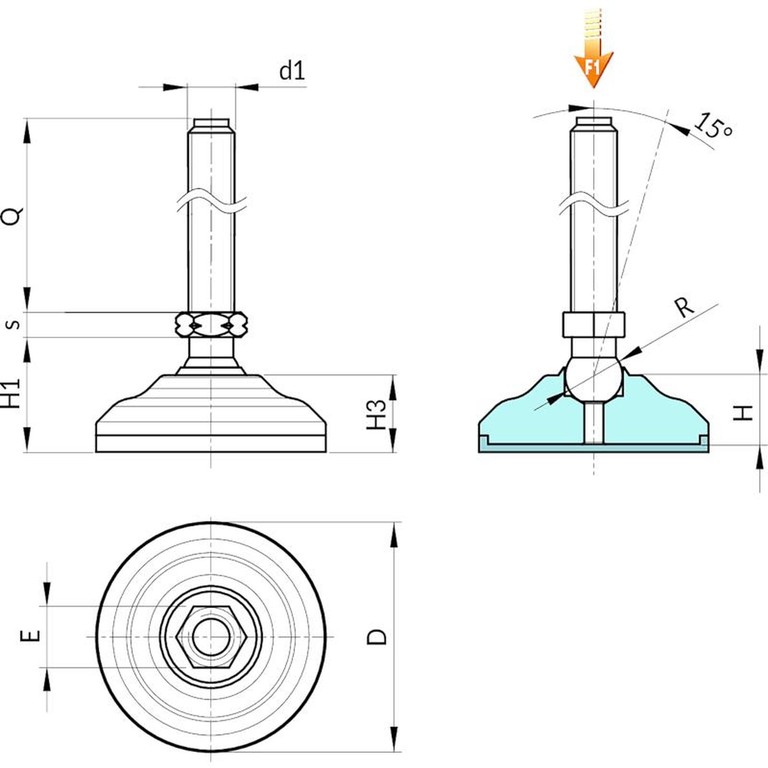

Wersja P544: Stopka podporowa ze stali ocynkowanej z trzpieniem typu A (z sześciokątem) i kulką 24 - z podstawą antypoślizgową z TPV
| Kod | Art. | D | H | H1 | H3 | E | s | R | d1 6g | Q | Waga (g) | F1|(kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P54460.0011 | P54460.VZM16X090 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 90 | - | 60 |
| P54460.0012 | P54460.VZM16X110 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 110 | - | 60 |
| P54460.0013 | P54460.VZM16X130 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 130 | - | 60 |
| P54460.0014 | P54460.VZM16X150 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 150 | - | 60 |
| P54460.0015 | P54460.VZM16X170 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 170 | - | 60 |
| P54460.0016 | P54460.VZM20X090 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 90 | - | 90 |
| P54460.0017 | P54460.VZM20X110 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 110 | - | 90 |
| P54460.0018 | P54460.VZM20X130 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 130 | - | 90 |
| P54460.0019 | P54460.VZM20X150 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 150 | - | 90 |
| P54460.0020 | P54460.VZM20X170 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 170 | - | 90 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długość trzpienia na życzenie, dla minimalnej ilości 100 sztuk.
Wersja P544CIN: Stopka podporowa ze stali INOX - z trzpieniem typu A (z sześciokątem) i kulką 24 - z podstawą antypoślizgową z TPV
| Kod | Art. | D | H | H1 | H3 | E | s | R | d1 6g | Q | Waga (g) | F1_(kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P54460.0001 | P54460.INM16X090CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 90 | - | 60 |
| P54460.0002 | P54460.INM16X110CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 110 | - | 60 |
| P54460.0003 | P54460.INM16X130CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 130 | - | 60 |
| P54460.0004 | P54460.INM16X150CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 150 | - | 60 |
| P54460.0005 | P54460.INM16X170CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 170 | - | 60 |
| P54460.0006 | P54460.INM20X090CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 90 | - | 60 |
| P54460.0007 | P54460.INM20X110CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 110 | - | 60 |
| P54460.0008 | P54460.INM20X130CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 130 | - | 60 |
| P54460.0009 | P54460.INM20X150CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 150 | - | 60 |
| P54460.0010 | P54460.INM20X170CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 170 | - | 60 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
