P540

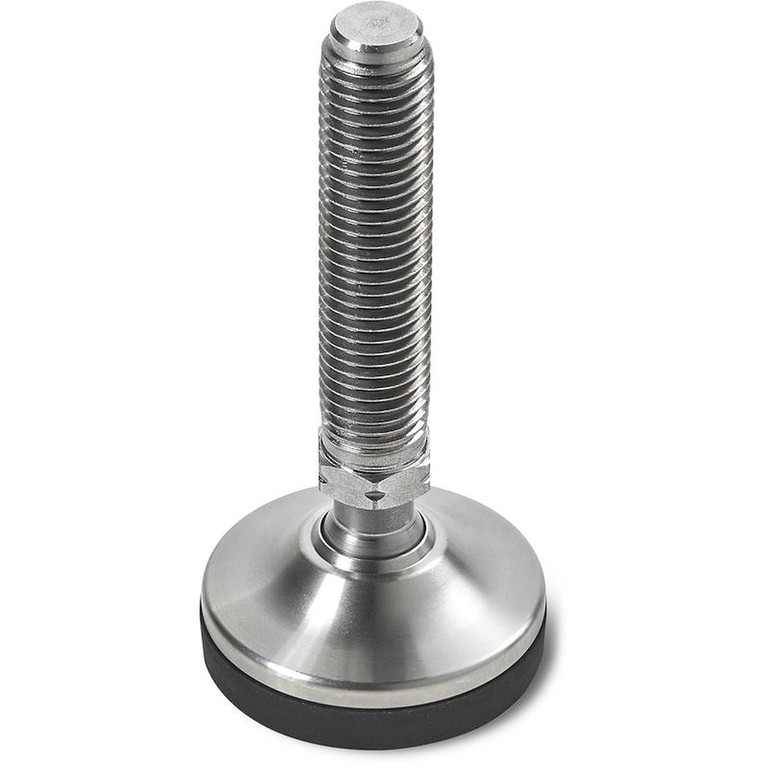

STOPKA PODPOROWA ZE STALI INTEGRALNEJ Z PRZEGUBOWYM TRZPIEŃEM TYPU A, KULKĄ 12.5 I PODSTAWĄ ANTYPOŚLIZGOWĄ
Stopki metalowe z przegubowym trzpieniem + podstawa antypoślizgowa
Materiały:
P540:
Podstawa stopki z toczonej automatowej stali.
P540CIN:
Podstawa stopki z toczonej stali inox (AISI 303).
Powierzchnia:
Gładka.
Kolor:
P540:
Standardowe cynkowanie na niebiesko.
P540CIN:
Naturalny.
Wkładki:
P540:
Trzpień gwintowany przegubowy (kulka 12,5) z sześciokątną podstawą ze stali ocynkowanej (tolerancja gwintu 6g).
P540CIN:
Trzpień gwintowany przegubowy (kulka 12,5) z sześciokątną podstawą ze stali inox (AISI 303) (tolerancja gwintu 6g).
Mocowanie trzpienia:
Trzpień niedemontowalny. Kulki nie można wyjąć, ponieważ krawędź gniazda została zbita.
Podstawa antypoślizgowa:
Antypoślizgowa podstawa z termoplastycznego kauczuku Shore TPV 75, kolor czarny RAL 9011.
Odporna na oleje i tłuszcze. Montaż wciskowy.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Wersja P540: Stopka podporowa ze stali ocynkowanej z trzpieniem typu A (z sześciokątem) i kulką 12.5 - z podstawą antypoślizgową z TPV

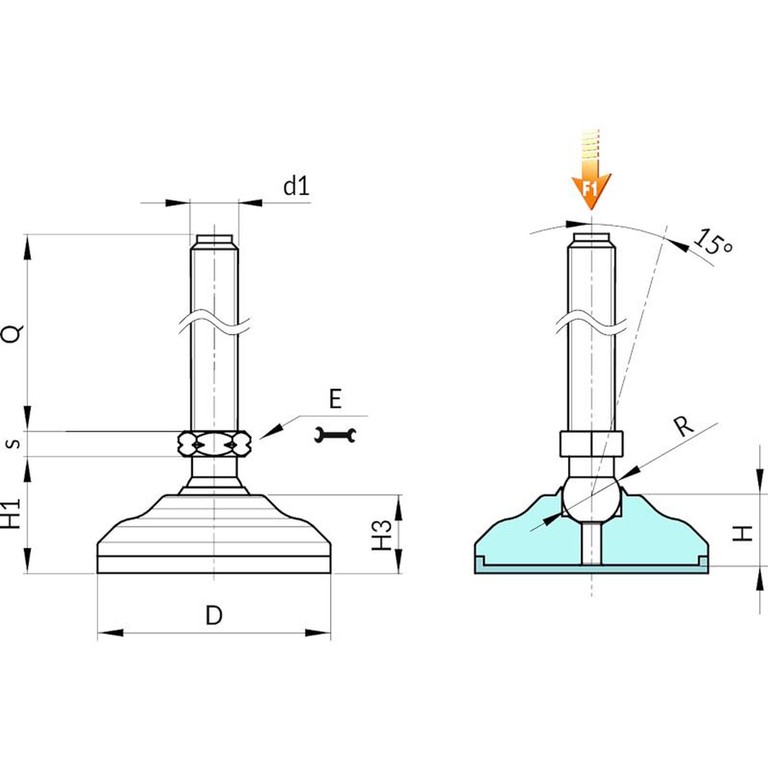

| Kod | Art. | D | H | H1 | H3 | E | s | R | d1 6g | Q | Waga (g) | F1_(kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P54040.0009 | P54040.VZM08X45 | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M8 | 45 | 136 | 13 |
| P54040.0010 | P54040.VZM08X70 | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M8 | 70 | 143 | 13 |
| P54040.0011 | P54040.VZM10X45 | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M10 | 45 | 144 | 23 |
| P54040.0012 | P54040.VZM10X70 | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M10 | 70 | 156 | 23 |
| P54040.0013 | P54040.VZM10X100 | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M10 | 100 | 183 | 23 |
| P54040.0014 | P54040.VZM12X45 | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M12 | 45 | 153 | 23 |
| P54040.0015 | P54040.VZM12X70 | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M12 | 70 | 172 | 23 |
| P54040.0016 | P54040.VZM12X100 | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M12 | 100 | 192 | 23 |
| P54050.0010 | P54050.VZM08X45 | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M8 | 45 | 205 | 13 |
| P54050.0011 | P54050.VZM08X70 | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M8 | 70 | 212 | 13 |
| P54050.0012 | P54050.VZM10X45 | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M10 | 45 | 213 | 23 |
| P54050.0013 | P54050.VZM10X70 | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M10 | 70 | 225 | 23 |
| P54050.0014 | P54050.VZM10X100 | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M10 | 100 | 250 | 23 |
| P54050.0016 | P54050.VZM12X45 | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M12 | 45 | 222 | 23 |
| P54050.0017 | P54050.VZM12X70 | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M12 | 70 | 241 | 23 |
| P54050.0018 | P54050.VZM12X100 | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M12 | 100 | 261 | 23 |
| P54060.0009 | P54060.VZM08X45 | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M8 | 45 | 310 | 13 |
| P54060.0010 | P54060.VZM08X70 | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M8 | 70 | 317 | 13 |
| P54060.0011 | P54060.VZM10X45 | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M10 | 45 | 318 | 23 |
| P54060.0012 | P54060.VZM10X70 | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M10 | 70 | 330 | 23 |
| P54060.0013 | P54060.VZM10X100 | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M10 | 100 | 355 | 23 |
| P54060.0015 | P54060.VZM12X45 | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M12 | 45 | 327 | 23 |
| P54060.0016 | P54060.VZM12X70 | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M12 | 70 | 346 | 23 |
| P54060.0014 | P54060.VZM12X100 | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M12 | 100 | 366 | 23 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
Wersja P540CIN: Stopka podporowa ze stali INOX - z trzpieniem typu A (z sześciokątem) i kulką 12.5 - z podstawą antypoślizgową z TPV
| Kod | Art. | D | H | H1 | H3 | E | s | R | d1 6g | Q | Waga (g) | F1_(kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P54040.0001 | P54040.INM08X45CIN | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M8 | 45 | 136 | 13 |
| P54040.0002 | P54040.INM08X70CIN | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M8 | 70 | 143 | 13 |
| P54040.0003 | P54040.INM10X45CIN | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M10 | 45 | 144 | 23 |
| P54040.0004 | P54040.INM10X70CIN | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M10 | 70 | 156 | 23 |
| P54040.0005 | P54040.INM10X100CIN | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M10 | 100 | 183 | 23 |
| P54040.0006 | P54040.INM12X45CIN | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M12 | 45 | 153 | 23 |
| P54040.0007 | P54040.INM12X70CIN | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M12 | 70 | 172 | 23 |
| P54040.0008 | P54040.INM12X100CIN | 40 | 15 | 26 | 17.5 | 13 | 5 | 12.5 | M12 | 100 | 192 | 23 |
| P54050.0001 | P54050.INM08X45CIN | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M8 | 45 | 205 | 13 |
| P54050.0002 | P54050.INM08X70CIN | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M8 | 70 | 212 | 13 |
| P54050.0003 | P54050.INM10X45CIN | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M10 | 45 | 213 | 23 |
| P54050.0004 | P54050.INM10X70CIN | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M10 | 70 | 225 | 23 |
| P54050.0005 | P54050.INM10X100CIN | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M10 | 100 | 250 | 23 |
| P54050.0006 | P54050.INM12X45CIN | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M12 | 45 | 222 | 23 |
| P54050.0007 | P54050.INM12X70CIN | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M12 | 70 | 241 | 23 |
| P54050.0008 | P54050.INM12X100CIN | 50 | 17.5 | 29.5 | 20 | 13 | 5 | 12.5 | M12 | 100 | 261 | 23 |
| P54060.0001 | P54060.INM08X45CIN | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M8 | 45 | 310 | 13 |
| P54060.0002 | P54060.INM08X70CIN | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M8 | 70 | 317 | 13 |
| P54060.0003 | P54060.INM10X45CIN | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M10 | 45 | 318 | 23 |
| P54060.0004 | P54060.INM10X70CIN | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M10 | 70 | 330 | 23 |
| P54060.0005 | P54060.INM10X100CIN | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M10 | 100 | 355 | 23 |
| P54060.0006 | P54060.INM12X45CIN | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M12 | 45 | 327 | 23 |
| P54060.0007 | P54060.INM12X70CIN | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M12 | 70 | 346 | 23 |
| P54060.0008 | P54060.INM12X100CIN | 60 | 19.5 | 32 | 22 | 13 | 5 | 12.5 | M12 | 100 | 366 | 23 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
