O434

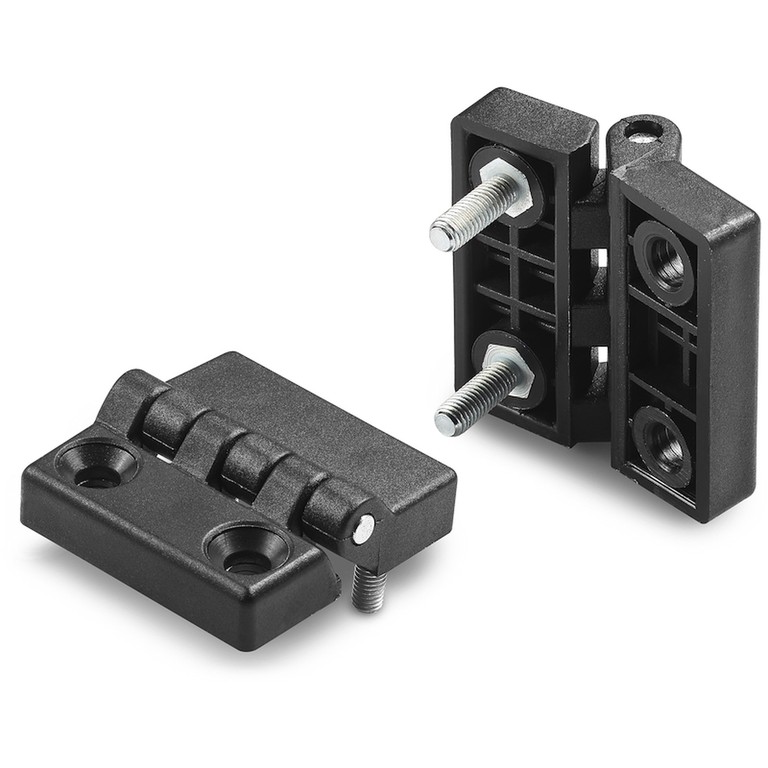

ZAWIAS PŁASKI Z GWINTOWANYM TRZPIENIEM I OTWOREM PRZELOTOWYM
Zawiasy z tworzywa z otworami przelotowymi
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Wkładki:
Kołek ze stali ocynkowanej.
Trzpień gwintowany ze stali ocynkowanej (tolerancja gwintu 6g).
Otwór:

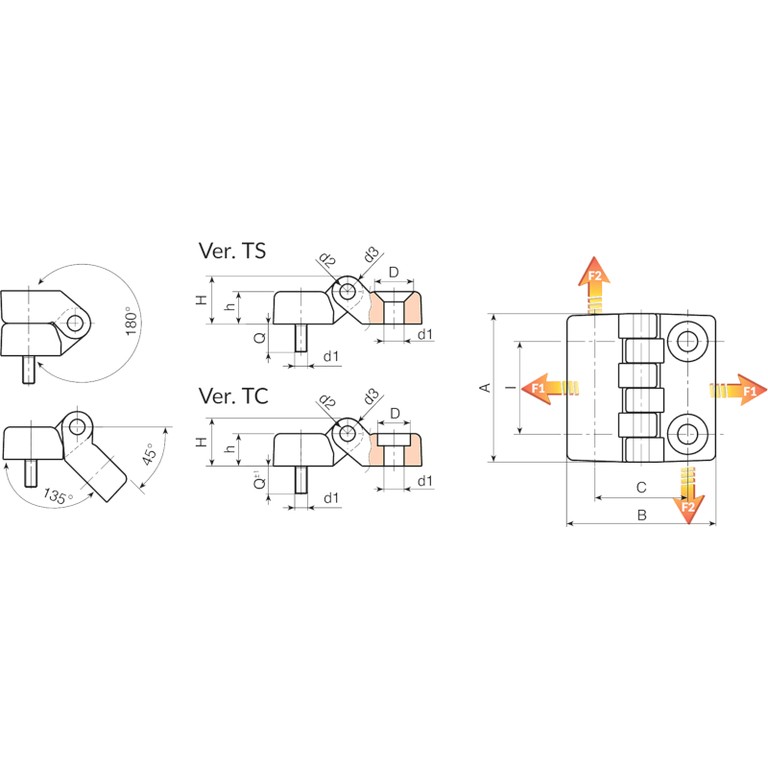

Wersja TS:
Otwór przelotowy, wytłoczony w sztucznym tworzywie. Gniazdo na śrubę z łbem stożkowym DIN 7991 / UNI 5933.
Wersja TC:
Otwór przelotowy uzyskany przez formowanie w tworzywie sztucznym. Gniazdo na śrubę z łbem cylindrycznym DIN 912 / UNI 5931.
Wykonanie na specjalne zamówienie:
Na życzenie i w zależności od ilości, wkładki mogą być wykonane z innego materiału.
Na życzenie, w zależności od ilości, zgodnie z tabelą barw.
Wersja O434-TS: z otworami na śrubę z łbem stożkowym
| Kod | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Waga (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43430.0002 | O43430.TM0601TS | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | M6 / 6,5 | 15 | 31 | 2000 | 1450 |
| O43440.0002 | O43440.TM0601TS | 40 | 40 | 64 | 64 | 13 | 19 | 12,5 | 5 | 12 | M6 / 6,5 | 20 | 60 | 3500 | 1650 |
Wersja O434-TC: z otworami na śrubę z łbem cylindrycznym
| Kod | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Waga (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43430.0001 | O43430.TM0601TC | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | M6 / 6,5 | 15 | 31 | 2000 | 1450 |
| O43440.0001 | O43440.TM0601TC | 40 | 40 | 64 | 64 | 13 | 19 | 10,5 | 5 | 12 | M6 / 6,5 | 20 | 60 | 3500 | 1650 |
