N248
POKRĘTŁO STERUJĄCE RADEŁKOWANE Z TULEJĄ Z GWINTOWANYM OTWOREM
Pokrętła sterujące radełkowane
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Zaślepka:
Centralna zaślepka z szarego poliamidu (RAL 7035).
Wkładki:
Tuleja z przelotowym otworem gwintowanym ze stali ocynkowanej (tolerancja gwintu 6H).
Uwagi:
(*) Boczne mocowanie kołnierzowe NFLAN (wyposażenie dodatkowe).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.
Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.
Na życzenie, w zależności od ilości, dopuszcza się inne kolory (uwaga: gama ograniczona), zgodnie z tabelą barw.

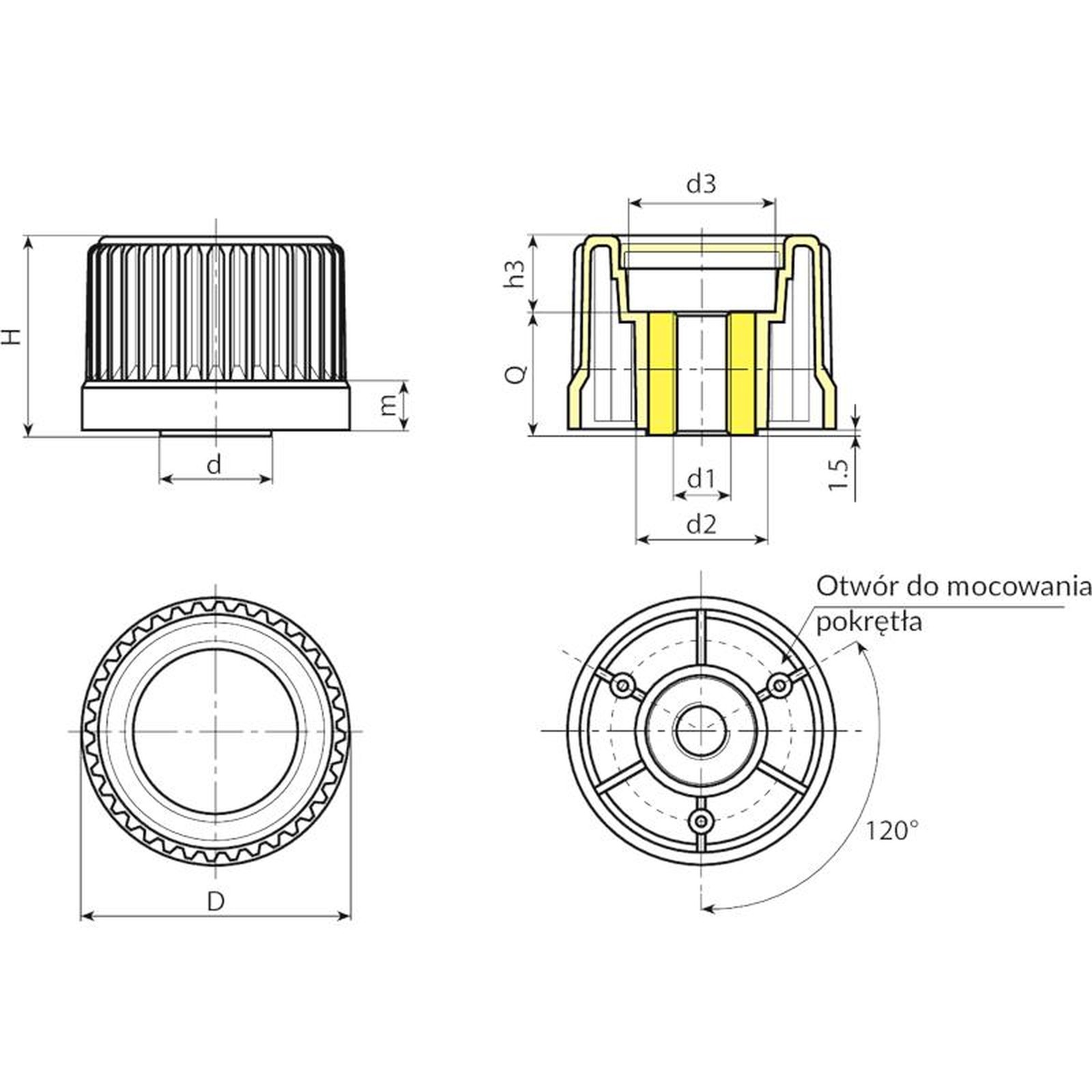

| Kod | Art. | D | H | m | d | d2 | d3 | h3 | d1 6H | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N24830.0001 | N24830.TM0801 (*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | M8 | 26 | 79 |
| N24843.0002 | N24843.TM1001 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | M10 | 24 | 85 |
| N24854.0002 | N24854.TM1201 | 54 | 43,5 | 12 | 26 | 32 | 31 | 13,5 | M12 | 30 | 155 |
| N24865.0001 | N24865.TM1201 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | M12 | 30 | 180 |
| N24878.0001 | N24878.TM1401 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | M14 | 32 | 270 |
Gotowe otwory gwintowane: N248-30 : M08-M10-M12
Gotowe otwory gwintowane: N248-43 : M08-M10-M12
Gotowe otwory gwintowane: N248-54 : M08-M10-M12
Gotowe otwory gwintowane: N248-65 : M10-M12-M14
Gotowe otwory gwintowane: N248-78 : M12-M14-M16
Uwaga: przy minimum 100 sztukach można wyprodukować średnicę d1 z wymiarami na życzenie.
