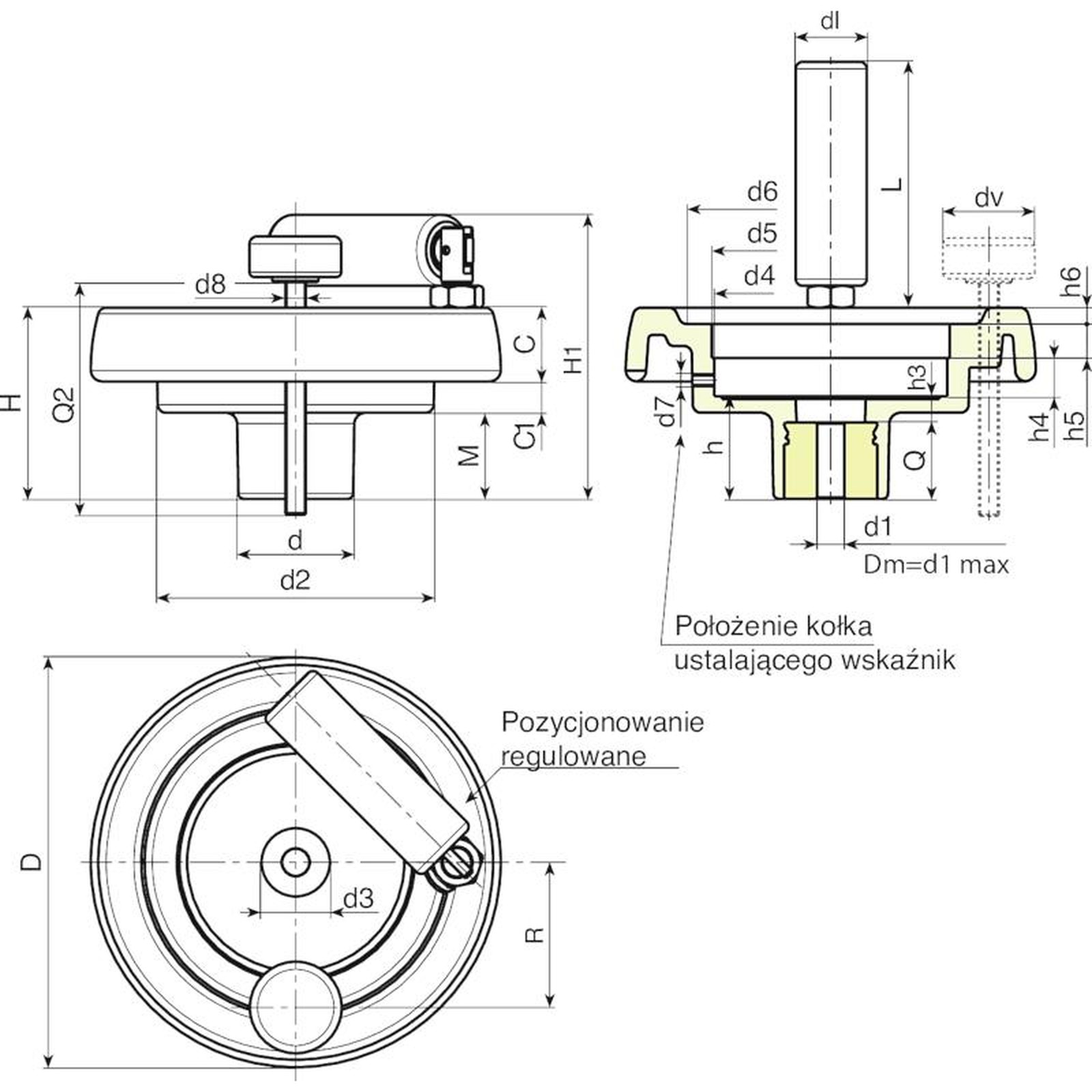

KOŁO RĘCZNE PEŁNE Z GNIAZDEM NA WSKAŹNIK I RĘKOJEŚCIĄ OBROTOWĄ, SKŁADANĄ, I POKRĘTŁEM USTALAJĄCYM

Materiały:

Poliamid wzmocniony i stabilizowany.

Odporna na oleje i tłuszcze.

Powierzchnia:

Satynowana.

Kolor:

Czarny(RAL 9011).

Wkładka:

Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).

Wskaźnik do Zamontowania:

Do stosowania ze wskaźnikami grawitacyjnymi, modele z serii K650 lub K660. Wskaźnik może być używany wyłącznie w położeniu pionowym (pozioma oś maszyny). Wskaźnik i odnośny kołek ustalający d7 należy zamawiać osobno. Więcej informacji na temat wskaźników można znaleźć na stronach dotyczących artykułów K650 i K660.

(*) Dla obejmy KS08050.T01 przewidziano wskaźnik K650050.

Wkładka boczna:

Tuleja z mosiądzu z gwintowanym otworem przelotowym.

Rękojeść boczna:

Rękojeść obrotowa art. M136.

Pokrętło ustalające:

Pokrętło cylindryczne G793-36 z gwintowanym kołkiem.

Mocowanie:

W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.

Wykonanie na specjalne zamówienie:

Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem.

Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.

Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.

Wskaźnik należy zamawiać osobno.

Na życzenie, w zależności od ilości, gniazdo wskaźnika może być zmienione.

Zbieżność Średnic/Wskaźników:

d5=50 --> K650050

d5=80 --> K650080 lub K660080
