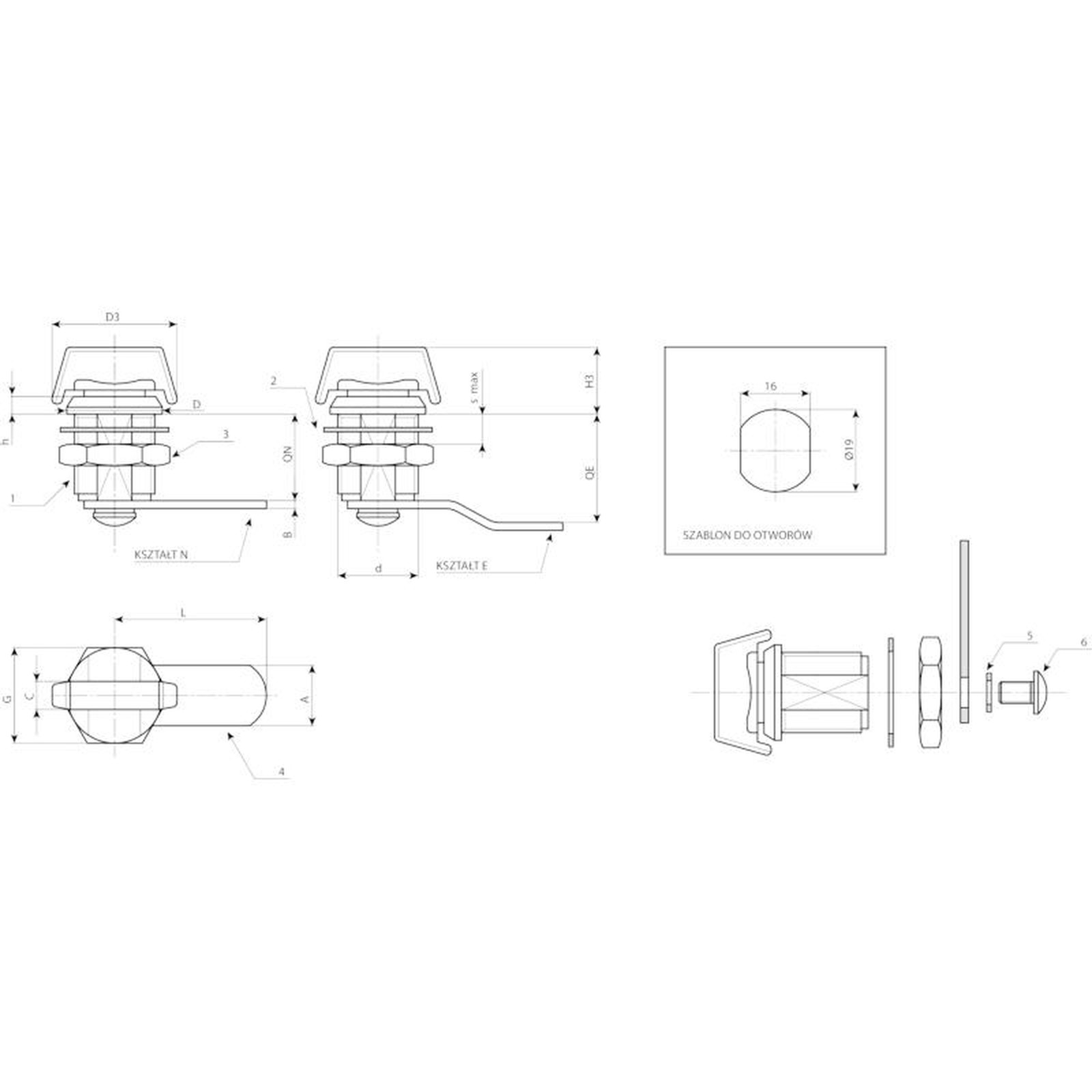

Materiały:
(1) Korpus zamka M19 (stojan), wirnik i pokrętło ze znalu odlewanego ciśnieniowo.
(2) Podkładka elastyczna śr. 24x1 z otworem 19,4 ze stali.
(3) Nakrętka sześciokątna ustalająca M19x1 ze stali ocynkowanej.
(4) Dźwignia zamykająca ze stali ocynkowanej. (Qn kształt N prosty - Qe kształt E wygięty na zewnątrz).
(5) Podkładka elastyczna śr. 12x1,5 stożkowa, ze stali.
(6) Śruba mocująca M5x8 z wypukłym łbem z nacięciem krzyżowym, ze stali ocynkowanej.
Powierzchnia:
(1) Niklowana.
(2-5) Oksydowana.
(3-4-6) Cynkowanie na niebiesko standard.
Obrót:
90°.
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.
| Kod | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (max) | s1 | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
