J121
UNIWERSALNY ZAMEK 1/4 OBROTU Z TWORZYWA Z SZYBKIM MOCOWANIEM I NACIĘCIEM NA ŚRUBOKRĘT
Zamki 1/4 obrotu M22

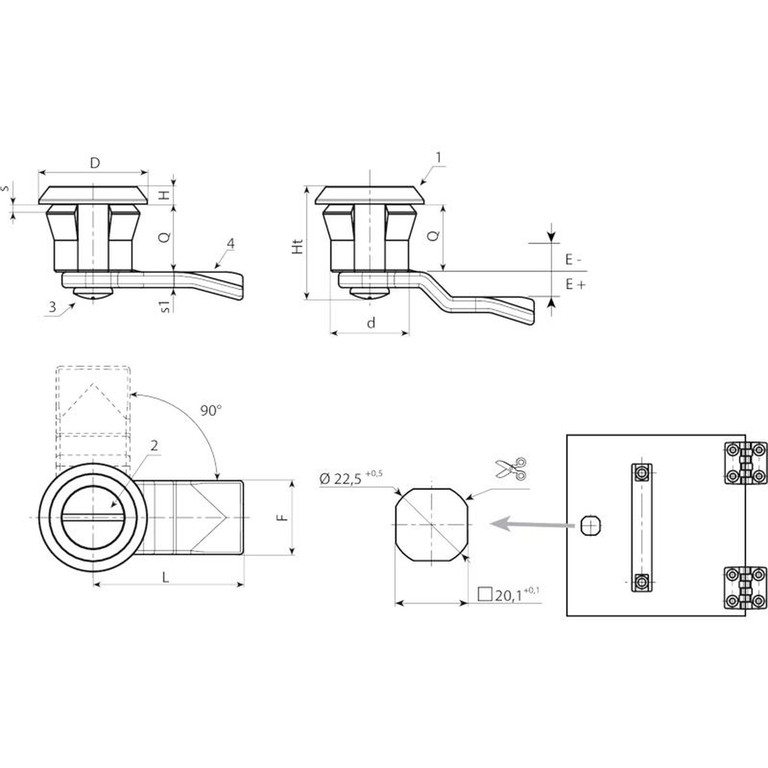

Materiały:
(1) Korpus zamka 20mm z odkształcalnymi płytkami, do zatrzaskowego mocowania na blasze. Ze wzmocnionego poliamidu PA6.6. Odporna na oleje i tłuszcze.
(2) Wkładka pod klucz z nacięciem na śrubokręt, ze wzmocnionego poliamidu PA6.6.
(3) Dźwignia blokująca ze stali (E = 0 kształt prosty, E = 2,4,6,8,10 kształt wygięty na zewnątrz, E = -2 kształt wygięty do wewnątrz).
(4) Śruba mocująca samogwintująca 4,2x10 z łbem z nacięciem krzyżowym, ze stali.
Powierzchnia:
(1-2) Satynowana.
(3-4) Gładka.
Kolor:
(1-2) Czarny (RAL 9011).
(3-4) Cynkowanie standard.
Obrót:
90°.
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.
| Kod | Art. | d | D | L | Q | E | F | Ht | H | s (max) | s1 | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J12120.T00E-4X4501 | 20 | 28 | 45 | 18 | -4 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E-2X4501 | 20 | 28 | 45 | 18 | -2 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E00X4501 | 20 | 28 | 45 | 18 | 0 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E02X4501 | 20 | 28 | 45 | 18 | 2 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E04X4501 | 20 | 28 | 45 | 18 | 4 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E06X4501 | 20 | 28 | 45 | 18 | 6 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E08X4501 | 20 | 28 | 45 | 18 | 8 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E10X4501 | 20 | 28 | 45 | 18 | 10 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E12X4501 | 20 | 28 | 45 | 18 | 12 | 19 | 30 | 4 | 1-2 | 4 | - |
