POKRĘTŁO 4-RAMIENNE Z WKŁADKĄ ZATRZASKOWĄ (WCIŚNIJ W CELU UŻYCIA) I GWINTOWANYM SWORZNIEM
07
G632
Volantini a 4 lobi
Materiały:
(3-4) Technopolimer specjalny, wzmocniony włóknem szklanym o wysokiej wytrzymałości.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
(3-4)Czarny(RAL 9011).
Centralny przycisk mocujący:
(1) Przycisk z czerwonego poliamidu (RAL 3000 kod 16).
Alternatywne kolory dla pokrętła i przycisku:
Pomarańczowy(RAL 2004 kod 02).
Niebieski(RAL 5015 kod 07).
Żółty(RAL 1021 kod 10).
Czerwony(RAL 3000 kod 16).
Zielony(RAL 6024 kod 17).
Szary(RAL 7035 cod. 13).
Czarny(RAL 9001 kod 01).
Wkładki:
Gwintowany kołek ze stali ocynkowanej (tolerancja gwintu 6g).
Sprężyna:
Sprężyna ze stali inox (AISI 302).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie i w zależności od ilości, wkładki mogą być wykonane z innego materiału.
Na życzenie, w zależności od ilości, zgodnie z tabelą barw.

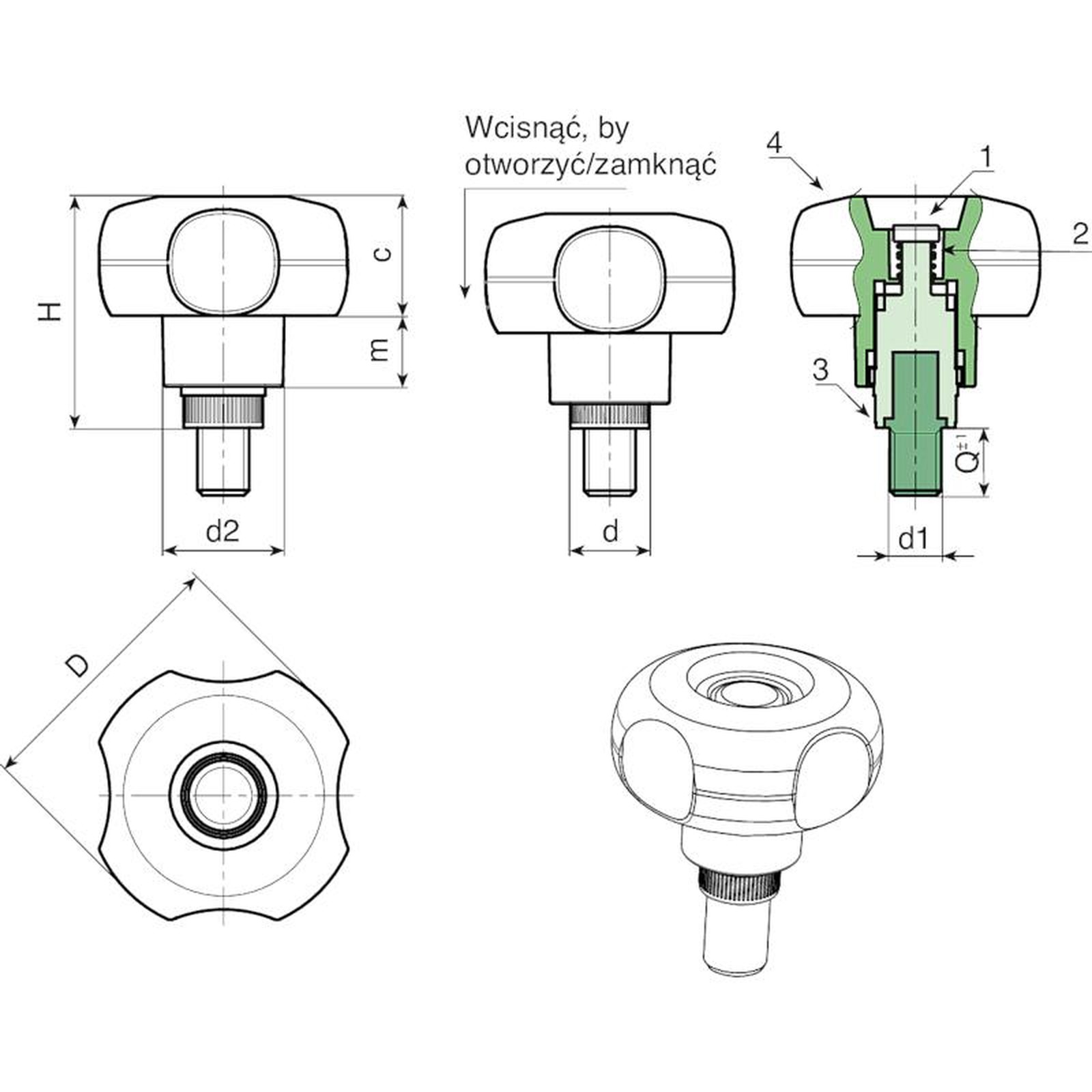

| Kod | art. | D | H | d2 | d | m | c | LM | d1 6g | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| G63250.0002 | G63250.TM06X300116 | 49 | 42.5 | 22 | 15 | 13 | 22 | 90 | M6 | 30 | - |
| G63250.0005 | G63250.TM08X400116 | 49 | 42.5 | 22 | 15 | 13 | 22 | 90 | M8 | 40 | - |
| G63250.0007 | G63250.TM10X500116 | 49 | 42.5 | 22 | 15 | 13 | 22 | 90 | M10 | 50 | - |
LM = Maksymalna długość tłoczona.
Długość sworznia na życzenie, dla minimalnej ilości 250 sztuk.
