D602
2-RAMIENNE KOŁO RĘCZNE Z OBROTOWĄ RĘKOJEŚCIĄ I TŁOCZKIEM BLOKUJĄCYM
Kółka ręczne do mobilnych szaf kompatybilnych na szynach
Opis
Rodowód tego typoszeregu produktów wywodzi się z naszego tradycyjnego koła ręcznego D207-350. Dodając specjalny zestaw montażowy, produkt ten dostosowuje się do potrzeb konkretnego rynku: magazynów kompaktowych (mobilne archiwa na szynach). Koło to służy do przesuwania regałów po szynach. Obecność zamka lub tłoczka ustalającego służy do blokowania, zatrzymywania, ustawiania regałów w określonych położeniach.
Materiały:
Poliamid wzmocniony i stabilizowany. Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Centralna zaślepka:
Poliamid szary (RAL 7035 kod. 13).
Alternatywne kolory zaślepki:
Pomarańczowy(RAL 2004 kod 02).
Niebieski(RAL 5015 kod 07).
Żółty(RAL 1021 kod 10).
Czerwony(RAL 3000 kod 16).
Zielony(RAL 6024 kod 17).
Czarny(RAL 9011 kod 01).

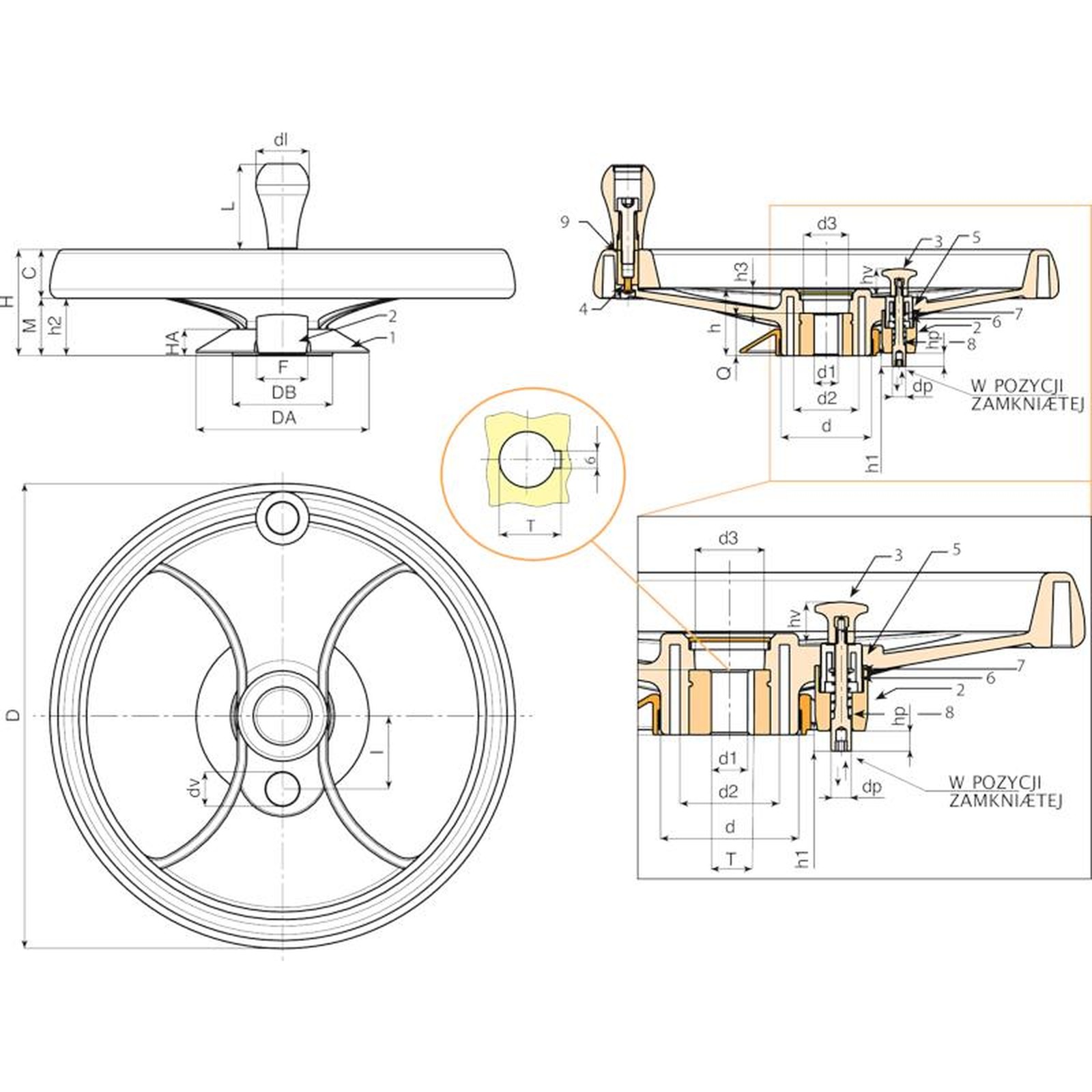

Zestaw tłoczka ustalającego:
(1) Pierścień maskujący z PA6+GF. Kolor Czarny (RAL 9011). Montaż wciskowy. Demontowalny.
(2) Wspornik tłoczka z PA6+GF. Kolor Czarny (RAL 9011). Montaż za pomocą 2 śrub samogwintujących z łbem cylindrycznym TC 3,5x30 ze stali ocynkowanej.
(3) Dźwignia ustawiania d.26 z PA6 + GF z jarzmami pozycjonującymi. Kolor Czarny (RAL 9011). Z nieprzelotową tuleją gwintowaną z mosiądzu z gwintem M04.
(5) Uchwyt dźwigni ustawiania oraz dźwignia wykonane z PA6+GF. Kolor Czarny (RAL 9011).
(6) Sprężyna powrotna ze stali ocynkowanej.
(7) Podkładka ze stali ocynkowanej.
(8) Tłoczek blokujący ze stali ocynkowanej. Z gniazdem klucza sześciokątnego 5 mm na potrzeby mocowania. Skok tłoczka 10 mm. Rzeczywista wysokość koła równa 8mm.
Wkładki:
Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja H10).
(W zestawie 6 mm gniazdo na wpust).
(4) Śruba mocująca do rękojeści ze stali oksydowanej z łbem sześciokątnym imbusowym ISO 7838.
(9) Tuleja sześciokątna z gwintowanym otworem przelotowym ze stali oksydowanej.
Rękojeść boczna:
Rękojeść obrotowa M202 “Euromodel”, czarny RAL 9011. Zaślepka rękojeści z szarego poliamidu (RAL 7035 kod 13).
Mocowanie:
W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.
Wykonanie na specjalne zamówienie:
Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem.
Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.
Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.
Na życzenie, w zależności od ilości, zgodnie z tabelą barw.
| Kod | Art. | D | H | Ht | h | d | M | C | h2 | h3 | d2 | d3 | Dm | d1 H10 | T | Q | I | dv | hv | h1 | dp | hp | DA | HA | DB | F | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D602350.0004 | D602350.TD2001H | 346 | 80 | 86 | 49.5 | 67.5 | 24 | 56 | 43.5 | 17.5 | 49 | 35 | 28 | 20 | 22,8 | 32 | 55 | 20 | 21 | 8 | 10 | 10 | 131 | 20 | 76 | 38 | 1800 |
