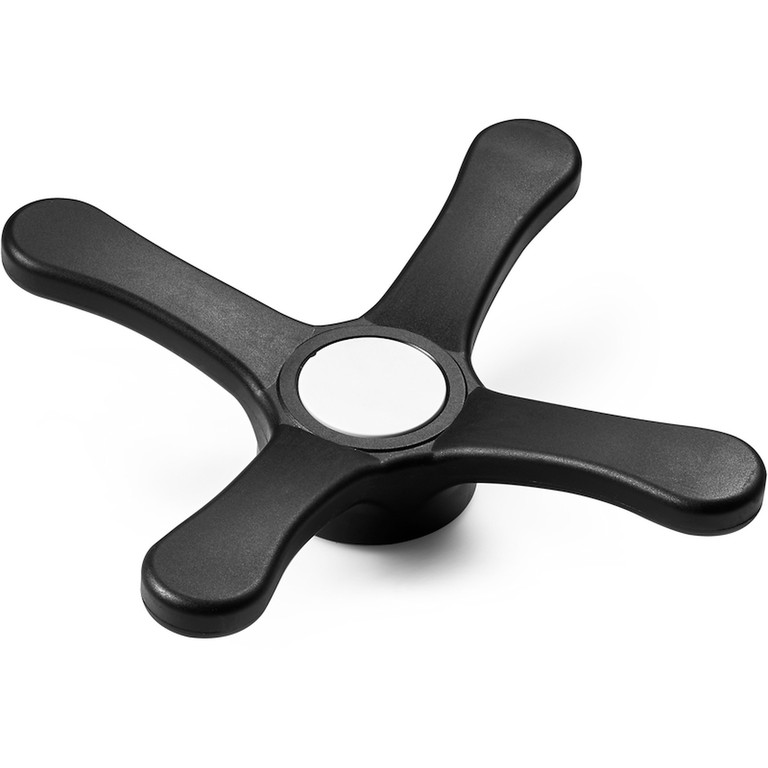

POKRĘTŁO CZTERORAMIENNE “EUROMODEL”
D454
Volantini a braccia
Materiały:
Technopolimer specjalny, wzmocniony włóknem szklanym o wysokiej wytrzymałości.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Centralna zaślepka:
Poliamid szary (RAL 7035 kod. 13).
Alternatywne kolory zaślepki:
Pomarańczowy(RAL 2004 kod 02).
Niebieski(RAL 5015 kod 07).
Żółty(RAL 1021 kod 10).
Czerwony(RAL 3000 kod 16).
Zielony(RAL 6024 kod 17).
Czarny(RAL 9011 kod 01).
Wkładka główna:
Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).
Piasta:
Piasta odciążona.
Mocowanie:
W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.
Wykonanie na specjalne zamówienie:
Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem.
Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane z otworem d1 gwintowanym.
Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.

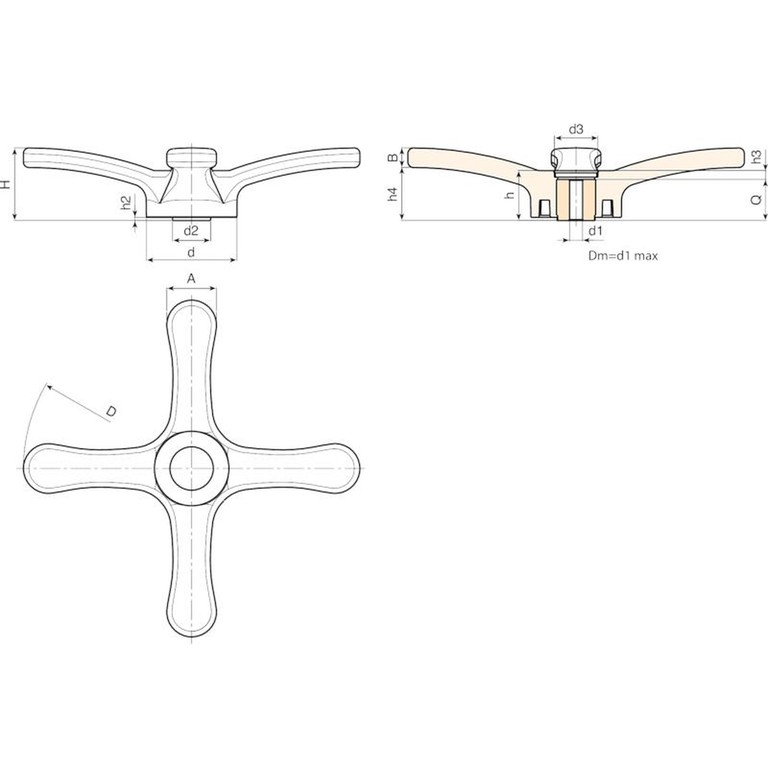

| Kod | Art. | D | H | h | d | d2 | A | B | h2 | h3 | h4 | d3 | Dm | d1 H10 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D454310.0001 | D454310.TD0801P | 308 | 66 | 45.5 | 83 | 35.5 | 45.5 | 20 | 3 | 7.5 | 46 | 34 | 26 | 08 | 38 | 900 |
