Materiały:
Poliamid wzmocniony i stabilizowany.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Centralna zaślepka:
Poliamid szary (RAL 7035 kod. 13).
Alternatywne kolory zaślepki:
Pomarańczowy(RAL 2004 kod 02).
Niebieski(RAL 5015 kod 07).
Żółty(RAL 1021 kod 10).
Czerwony(RAL 3000 kod 16).
Zielony(RAL 6024 kod 17).
Czarny(RAL 9011 kod 01).
Wkładka główna:
Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).
Wkładka boczna:
Tuleja mosiężna z przelotowym otworem gwintowanym.
Rękojeść boczna:
Rękojeść obrotowa art. M144.
Piasta:
Piasta pełna.
(*) Piasta odciążona.
Mocowanie:
W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.
Wykonanie na specjalne zamówienie:
Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem.
Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.
Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.
Na życzenie, w zależności od ilości, kolory koła z ramionami, rękojeści i zaślepki (paleta limitowana), zgodnie z tabelą barw.

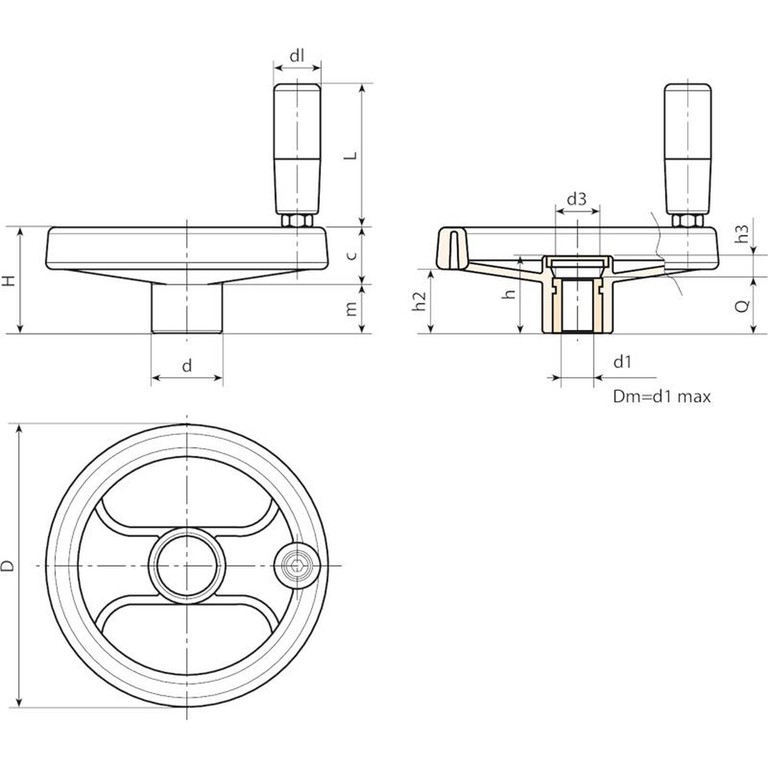

| Kod | Art. | D | H | h | d | m | c | h2 | h3 | d3 | dl | L | Dm | d1 H10 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D206080.0014 | D206080.TP0501P | 80 | 34 | 26 | 24,5 | 15,5 | 18,5 | 20 | 6 | 16,5 | 19 | 54 | 12 | 5 | 20 | 113 |
| D206080.0002 | D206080.TD0801P | 80 | 34 | 26 | 24,5 | 15,5 | 18,5 | 20 | 6 | 16,5 | 19 | 54 | 12 | 8 | 20 | 115 |
| D206080.0006 | D206080.TD1001P | 80 | 34 | 26 | 24,5 | 15,5 | 18,5 | 20 | 6 | 16,5 | 19 | 54 | 12 | 10 | 20 | 110 |
| D206100.0021 | D206100.TP0501P | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 19 | 54 | 16 | 5 | 24 | 182 |
| D206100.0003 | D206100.TD0801P | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 19 | 54 | 16 | 8 | 24 | 176 |
| D206100.0009 | D206100.TD1001P | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 19 | 54 | 16 | 10 | 24 | 160 |
| D206100.0011 | D206100.TD1201P | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 19 | 54 | 16 | 12 | 24 | 177 |
| D206130.0046 | D206130.TP0501P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 21 | 65,5 | 18 | 5 | 24 | 285 |
| D206130.0004 | D206130.TD0801P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 21 | 65,5 | 18 | 8 | 24 | 293 |
| D206130.0008 | D206130.TD1001P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11.5 | 25,5 | 21 | 65,5 | 18 | 10 | 24 | 290 |
| D206130.0014 | D206130.TD1201P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 21 | 65,5 | 18 | 12 | 24 | 280 |
| D206160.0007 | D206160.TD0801P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 23,5 | 75 | 22 | 8 | 32 | 440 |
| D206160.0019 | D206160.TD1401P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 23,5 | 75 | 22 | 14 | 32 | 430 |
| D206160.0043 | D206160.TD2001P | 160 | 57.5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 23,5 | 75 | 22 | 20 | 32 | 375 |
| D206200.0002 | D206200.TD0801P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 23,5 | 75 | 22 | 8 | 32 | 685 |
| D206200.0012 | D206200.TD1601P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 23,5 | 75 | 22 | 16 | 32 | 640 |
| D206200.0020 | D206200.TD2001P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 23,5 | 75 | 22 | 20 | 32 | 685 |
| D206250.0007 | D206250.TD0801P | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 25,5 | 87 | 28 | 8 | 36 | 1100 |
| D206250.0022 | D206250.TD2001P | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 25,5 | 87 | 28 | 20 | 36 | 1015 |
| D206350.0002 | D206350.TD0801P | 349 | 78 | 49 | 67 | 21 | 57 | 42 | 17 | 34 | 26,5 | 97,5 | 30 | (*) 8 | 32 | 1650 |
