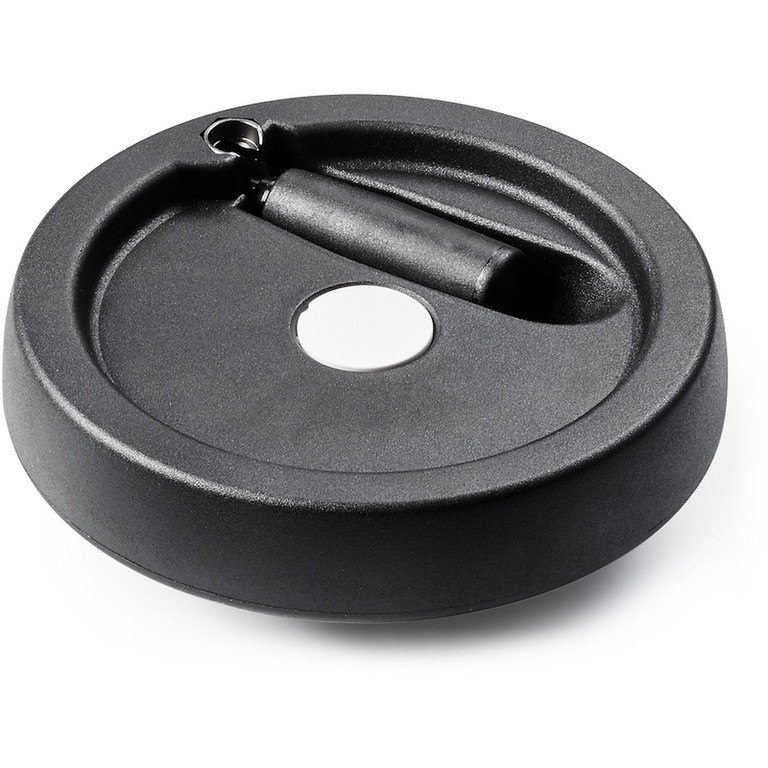

KOŁO RĘCZNE PEŁNE Z OBROTOWĄ, SKŁADANĄ I CHOWANĄ RĘKOJEŚCIĄ
C199
Volantini con manico pieghevole
Materiały:
Poliamid wzmocniony i stabilizowany. Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Centralna zaślepka:
Poliamid szary (RAL 7035 kod. 13).
Alternatywne kolory zaślepki:
Pomarańczowy(RAL 2004 kod 02).
Niebieski(RAL 5015 kod 07).
Żółty(RAL 1021 kod 10).
Czerwony(RAL 3000 kod 16).
Zielony(RAL 6024 kod 17).
Czarny(RAL 9011 kod 01).
Wkładka główna:
Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).
Rękojeść boczna:
Rękojeść obrotowa i składana, chowana wewnątrz koła, z sześciokątnym połączeniem.
Rękojeść ze wzmocnionego poliamidu. Mechanizm wewnętrzny z oksydowanej stali. Mocowanie za pomocą oksydowanej śruby z łbem grzybkowym (kulistym) z gniazdem sześciokątnym (imbus) ISO 7838.
Mocowanie:
W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.
Wykonanie na specjalne zamówienie:
Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem.
Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.
Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.
Na życzenie, w zależności od ilości, kolory koła, rękojeści i zaślepki (uwaga: paleta limitowana), zgodnie z tabelą barw.

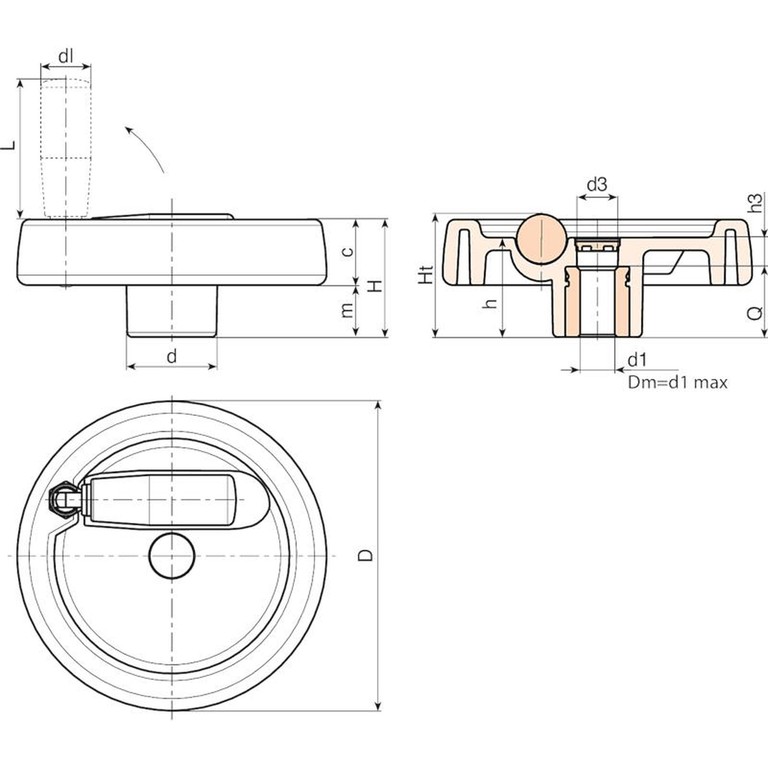

| Kod | Art. | D | H | Ht | h | d | m | c | d3 | h3 | dl | L | Dm | d1 H10 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C199125.0024 | C199125.TP0501P | 124 | 48 | 49.5 | 40 | 36 | 21.5 | 26.5 | 15 | 16 | 20 | 38 | 18 | 5 | 24 | 349 |
| C199125.0001 | C199125.TD0801P | 124 | 48 | 49.5 | 40 | 36 | 21.5 | 26.5 | 15 | 16 | 20 | 38 | 18 | 8 | 24 | 346 |
| C199125.0010 | C199125.TD1201P | 124 | 48 | 49.5 | 40 | 36 | 21.5 | 26.5 | 15 | 16 | 20 | 38 | 18 | 12 | 24 | 345 |
| C199125.0014 | C199125.TD1401P | 124 | 48 | 49.5 | 40 | 36 | 21.5 | 26.5 | 15 | 16 | 20 | 38 | 18 | 14 | 24 | 340 |
| C199150.0001 | C199150.TD0801P | 149 | 53 | - | 44 | 38 | 24.5 | 28.5 | 26 | 12 | 20 | 58 | 22 | 8 | 32 | 500 |
| C199150.0013 | C199150.TD1401P | 149 | 53 | - | 44 | 38 | 24.5 | 28.5 | 26 | 12 | 20 | 58 | 22 | 14 | 32 | 493 |
| C199150.0018 | C199150.TD1601P | 149 | 53 | - | 44 | 38 | 24.5 | 28.5 | 26 | 12 | 20 | 58 | 22 | 16 | 32 | 490 |
| C199150.0020 | C199150.TD2001P | 149 | 53 | - | 44 | 38 | 24.5 | 28.5 | 26 | 12 | 20 | 58 | 22 | 20 | 32 | 488 |
| C199175.0002 | C199175.TD0801P | 174 | 58 | - | 48 | 40 | 24.5 | 33.5 | 26 | 16 | 26 | 80 | 28 | 8 | 32 | 715 |
| C199175.0014 | C199175.TD1601P | 174 | 58 | - | 48 | 40 | 24.5 | 33.5 | 26 | 16 | 26 | 80 | 28 | 16 | 32 | 707 |
| C199175.0020 | C199175.TD2001P | 174 | 58 | - | 48 | 40 | 24.5 | 33.5 | 26 | 16 | 26 | 80 | 28 | 20 | 32 | 695 |
| C199200.0001 | C199200.TD0801P | 198 | 63 | - | 53 | 44 | 24.5 | 38.5 | 26 | 17 | 27 | 90 | 28 | 8 | 36 | 1015 |
| C199200.0009 | C199200.TD2001P | 198 | 63 | - | 53 | 44 | 24.5 | 38.5 | 26 | 17 | 27 | 90 | 28 | 20 | 36 | 990 |
| C199250.0001 | C199250.TD0801P | 250 | 67 | - | 58 | 60 | 29 | 38 | 36 | 22 | 27 | 90 | 28 | 8 | 36 | 1500 |
