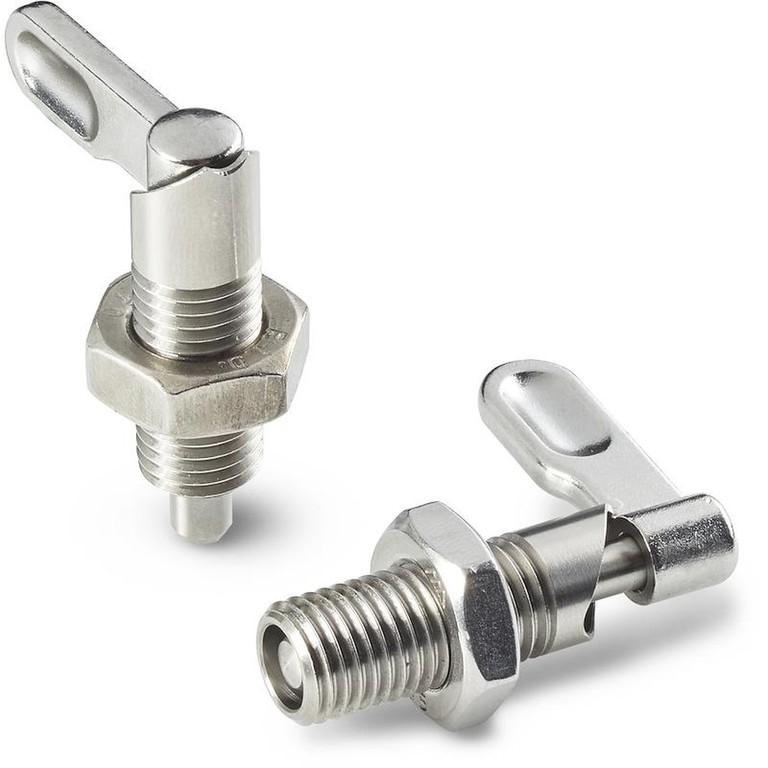

W816
GETAPTE STALEN BLOKKEERBOUT MET HENDEL, MET BLOKKEERSLEUF EN MOER
Blokkeerbouten met fijne schroefdraad - met knop
Materiaal:
(3) Greep in gegoten zamak.
W816:
(1) Blokkeerpen in gehard staal met hoge sterkteklasse.
(2) Gedraaid en getapt lichaam in staal met hoge sterkteklasse, met borgzitting.
(4) Getapte contramoer in staal (UNI 5589).
(5) Veer in verzinkt staal.
W816CIN:
(1) Blokkeerpen in RVS (AISI 303).
(2) Gedraaid en getapt lichaam in RVS (AISI 303) met hoge sterkteklasse, met borgzitting.
(4) Getapte contramoer in RVS (AISI 304) (UNI 5589).
(5) Veer in RVS (AISI 301).
Oppervlak:
(3) Gesatineerd.
(1-2-4) Glad.
Kleur:
(3) Epoxy poedercoating, zwart (RAL 9011).
W816:(1-2-4) Gebruineerd.
W816CIN:(1-2-4) Natuurlijk.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
> Moer bij levering gemonteerd.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kan het onderdeel worden geleverd met standaard grove schroefdraad.
Op aanvraag leverbaar met gedemonteerde moer.
Versie W816 - in gebruineerd staal

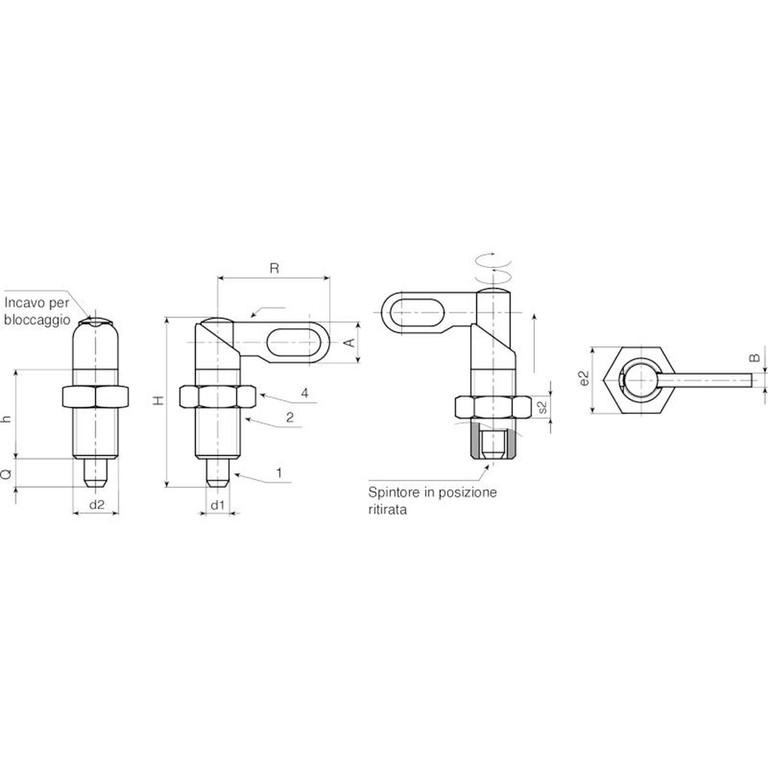

| Code | Art. | R | H | h | A | B | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W81610.0004 | W81610.V04 | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 4 | 6 | 25 |
| W81610.0005 | W81610.V05 | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 5 | 6 | 26 |
| W81610.0006 | W81610.V06 | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 6 | 6 | 28 |
| W81612.0005 | W81612.V05 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 5 | 8 | 40 |
| W81612.0006 | W81612.V06 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 6 | 8 | 40 |
| W81612.0008 | W81612.V08 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 8 | 8 | 43 |
| W81616.0004 | W81616.V06 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 6 | 10 | 91 |
| W81616.0005 | W81616.V08 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 8 | 10 | 93 |
| W81616.0006 | W81616.V10 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 10 | 10 | 95 |
| W81620.0004 | W81620.V08 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 8 | 12 | 168 |
| W81620.0005 | W81620.V10 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 10 | 12 | 173 |
| W81620.0006 | W81620.V12 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 12 | 12 | 174 |
Versie W816 CIN - in RVS (AISI 303)
| Code | Art. | R | H | h | A | B | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W81610.0001 | W81610.I04CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 4 | 6 | 25 |
| W81610.0002 | W81610.I05CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 5 | 6 | 26 |
| W81610.0003 | W81610.I06CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 6 | 6 | 28 |
| W81612.0001 | W81612.I05CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 5 | 8 | 40 |
| W81612.0002 | W81612.I06CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 6 | 8 | 40 |
| W81612.0003 | W81612.I08CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 8 | 8 | 43 |
| W81616.0001 | W81616.I06CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 6 | 10 | 91 |
| W81616.0002 | W81616.I08CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 8 | 10 | 93 |
| W81616.0003 | W81616.I10CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 10 | 10 | 95 |
| W81620.0001 | W81620.I08CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 8 | 12 | 168 |
| W81620.0002 | W81620.I10CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 10 | 12 | 173 |
| W81620.0003 | W81620.I12CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 12 | 12 | 174 |
