W804
GETAPTE BLOKKEERBOUT IN STAAL ZONDER MOER MET KNOP
Blokkeerbouten met fijne schroefdraad - met knop

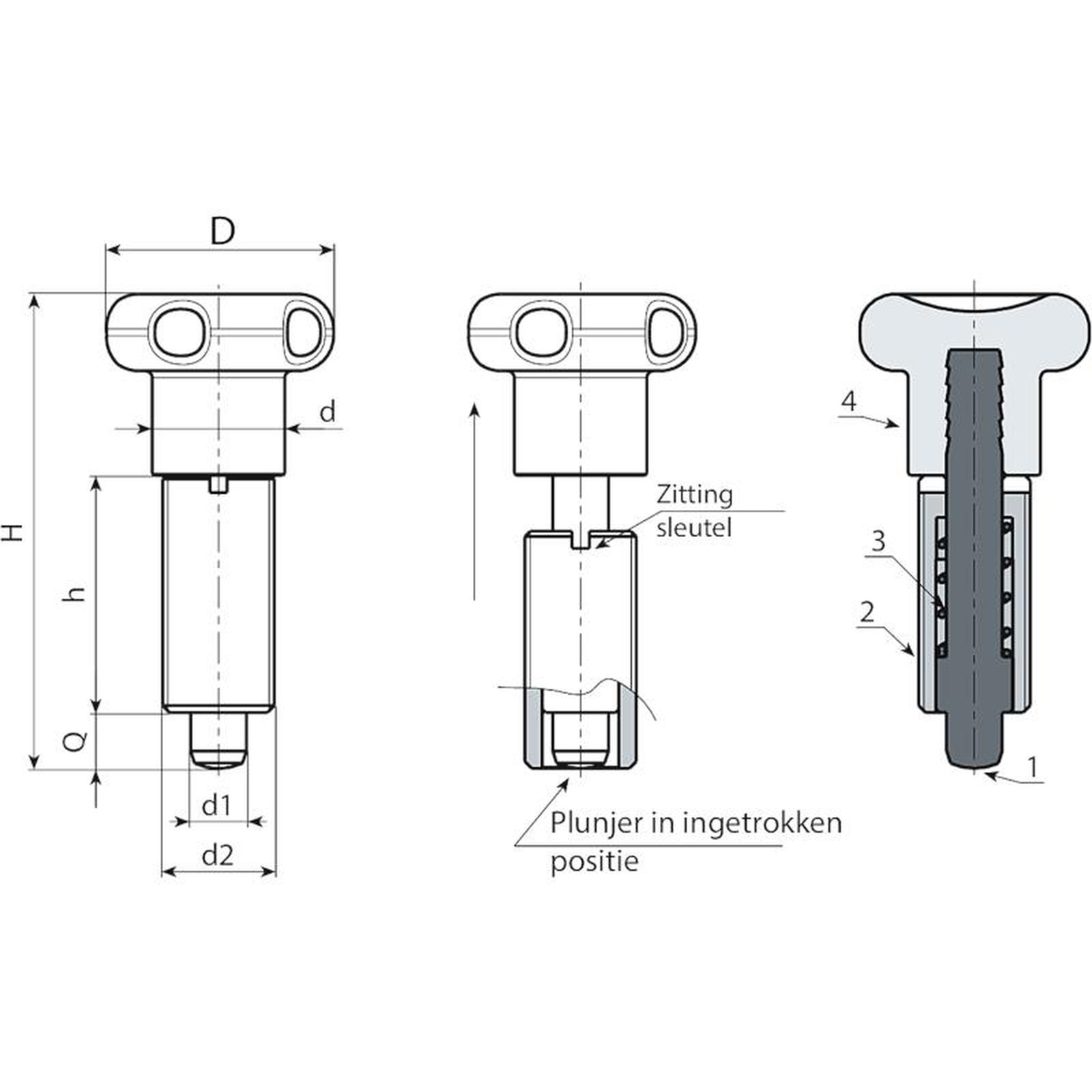

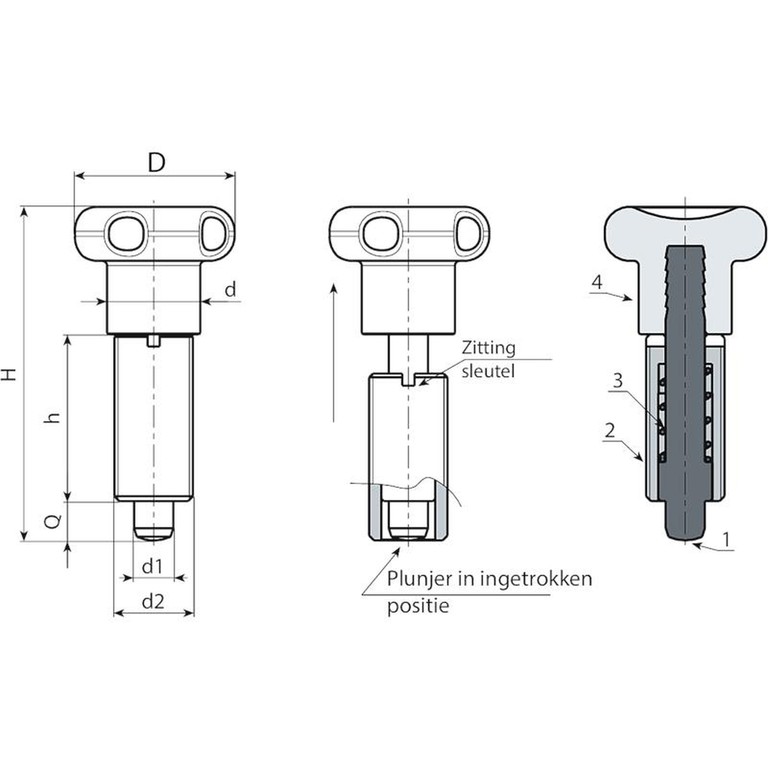

Materiaal:
(3) Veer in RVS (AISI 301).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar. Bestand tegen oliën en vetten.
W804:
(2) Getapt lichaam in staal met hoge sterkteklasse, met zitting voor sleutel.
(1) Blokkeerpen in gehard staal met hoge sterkteklasse.
W804CIN:
(2) Getapt lichaam in RVS (AISI 303) met zitting voor sleutel.
(1) Blokkeerpen in RVS (AISI 303).
Oppervlak:
(4) Gesatineerd.
(1-2) Glad.
Kleur:
(4) Zwart (RAL 9011).
W804:
(1-2) Gebruineerd.
W804CIN:
(1-2) Natuurlijk.
Bevestigingssleutel:
Op aanvraag is de spansleutel code W807 leverbaar.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.
Op aanvraag zijn de spansleutels leverbaar.
Versie W804 - in gebruineerd staal
| Code | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Gewicht (g) | Sleutel |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0005 | W804.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0006 | W804.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0007 | W804.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0008 | W804.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
Versie W804 CIN - in RVS (AISI 303)
| Code | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Gewicht (g) | Sleutel |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0001 | W804.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0002 | W804.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0003 | W804.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0004 | W804.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
