Materiaal:
(1) Lichaam drukstuk in gedraaid aluminium.
(3) Veer in RVS (AISI 302).
(2) Drukpen in witte kunststof (POM - Delrin).
Oppervlak:
Glad.
Kleur:
(1,3)#tab#Natuurlijk.
(2)#tab#Natuurlijk wit.
OPGELET:
Wij raden een tolerantie van +0.1 mm aan voor de boring van de zitting van het drukstuk.
OPGELET:
Montagebus voor drukstuk afzonderlijk bestelbaar. Zie code op productregel. Bus in gedraaid en verzinkt automatenstaal.
Speciale verzoeken:
Geen.

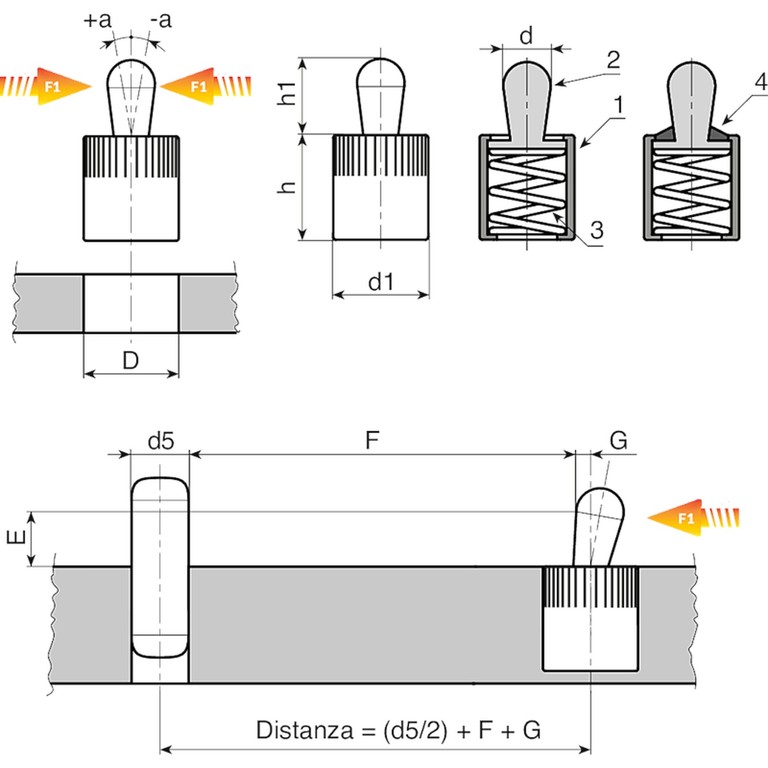

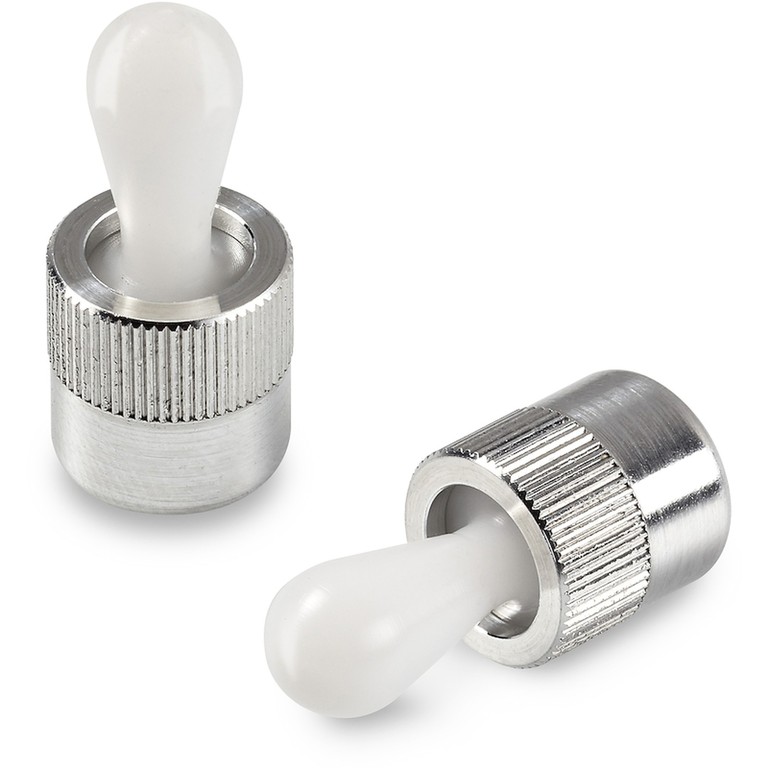

Versie W614: Zij-aandrukstuk met drukpen in POM
| Code | art. | d1 | d | h | h1 | D | a | F1 (N) | G E=1 | G E=2 | G E=3 | G E=4,5 | G E=6 | G E=8 | Gewicht (g) | Bus |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W614006.0001 | W614006.VZD03F010 | 6 | 3 | 7 | 4 | 6,1 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | 0,4 | W616.03 |
| W614010.0001 | W614010.VZD05F020 | 10 | 5 | 11 | 6,7 | 10,1 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 1,3 | W616.05 |
| W614010.0002 | W614010.VZD06F040 | 10 | 6 | 11 | 10,7 | 10,1 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | 1.5 | W616.06 |
| W614012.0001 | W614012.VZD08F050 | 12 | 8 | 13 | 13,9 | 12,1 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | 2,9 | W616.08 |
| W614016.0001 | W614016.VZD10F100 | 16 | 10 | 17 | 16,7 | 16,1 | 1,6 | 100 | - | - | - | - | - | 3,1 | 7,2 | W616.10 |
