Materiaal:
Versterkte polyamide.
Bestand tegen oliën en vetten.
Oppervlak:
Gesatineerd.
Kleur:
Zwart(RAL 9011).
Centrale dop:
Grijze polyamide (RAL 7035 code 13).
Beschikbare kleuren voor dop:
Oranje(RAL 2004 code 02).
Rood(RAL 3000 code 16).
Hemelsblauw(RAL 5015 code 07).
Groen(RAL 6024 code 17).
Geel(RAL 1021 code 10).
Zwart(RAL 9011 code 01).
Inzetstuk:
Bus met doorlopende gladde boring in verzinkt staal (tolerantie boring H10).
Laterale inzetstuk:
Bus met doorlopende schroefdraadboring in messing.
Laterale greep:
Draaibare greep art. M144.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd met een zelf ontworpen boring d1.
Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd in verschillende materialen en afwerkingen.
Op aanvraag en voor grote hoeveelheden zijn de kleuren uit de kleurentabel leverbaar.

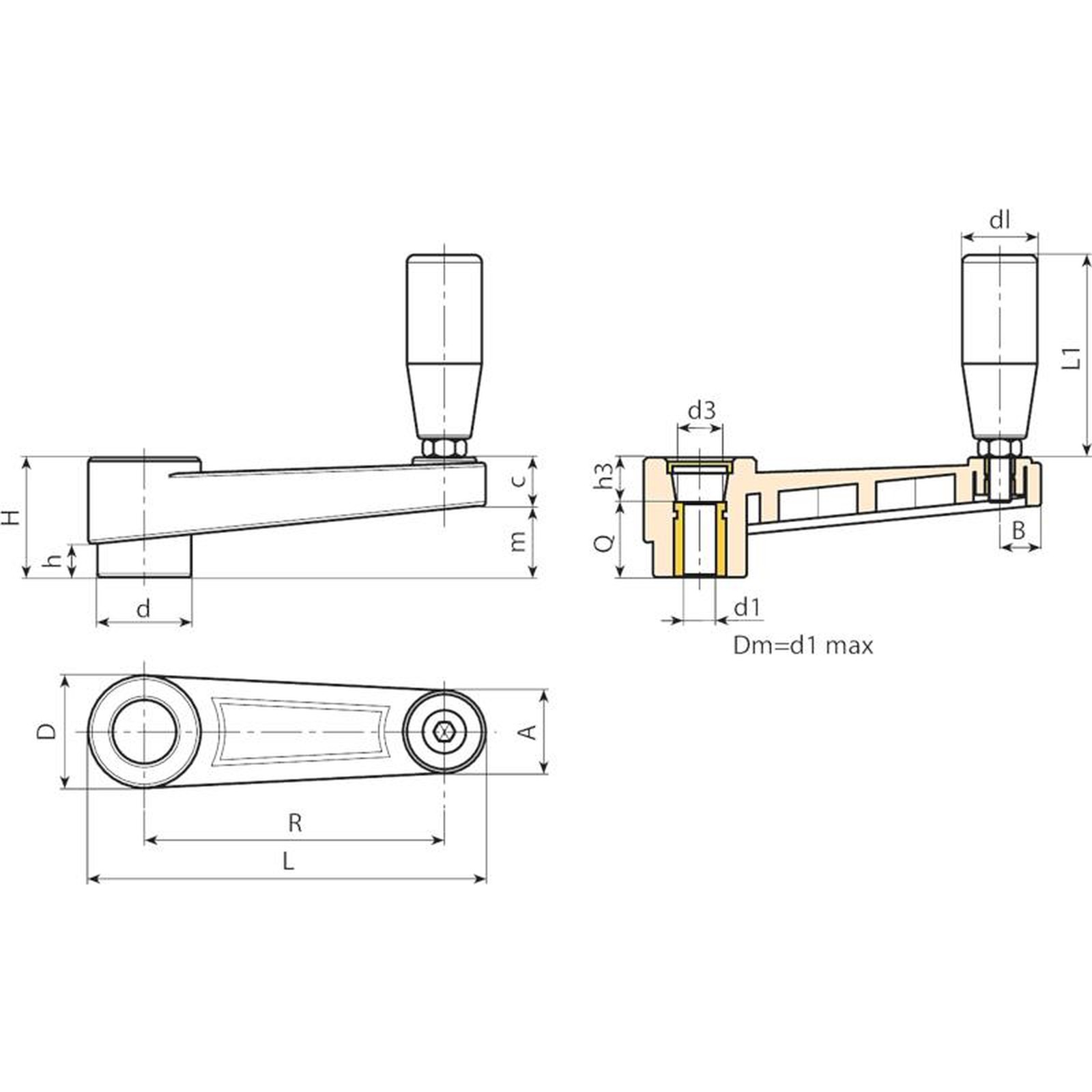

| Code | Art. | L | R | H | D | d | m | c | A | B | h | d3 | h3 | dm | d1 H10 | Q | dl | L1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E216065.0015 | E216065.TP0501 | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 12 | 5 | 20 | 19 | 54 | 96 |
| E216065.0004 | E216065.TD1001 | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 12 | 10 | 20 | 19 | 54 | 92 |
| E216065.0009 | E216065.TD1201 | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 12 | 12 | 20 | 19 | 54 | 89 |
| E216080.0020 | E216080.TP0501 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 14 | 5 | 24 | 19 | 54 | 110 |
| E216080.0007 | E216080.TD1001 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 14 | 10 | 24 | 19 | 54 | 105 |
| E216080.0009 | E216080.TD1201 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 14 | 12 | 24 | 19 | 54 | 102 |
| E216110.0003 | E216110.TD0801 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 8 | 28 | 21 | 66 | 160 |
| E216110.0005 | E216110.TD1001 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 10 | 28 | 21 | 66 | 152 |
| E216110.0006 | E216110.TD1201 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 12 | 28 | 21 | 66 | 148 |
| E216140.0002 | E216140.TD0801 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 8 | 30 | 23,5 | 76,5 | 250 |
| E216140.0007 | E216140.TD1201 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 12 | 30 | 23,5 | 76,5 | 242 |
| E216140.0011 | E216140.TD1401 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 14 | 30 | 23,5 | 76,5 | 238 |
| E216140.0017 | E216140.TD1601 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 16 | 30 | 23,5 | 76,5 | 232 |
| E216185.0001 | E216185.TD0801 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | 22 | 8 | 34 | 25,5 | 87 | 430 |
| E216185.0004 | E216185.TD1201 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | 22 | 12 | 34 | 25,5 | 87 | 400 |
Opgelet: Vanaf 50 stuks kan de diameter d1 op aanvraag worden gepersonaliseerd (tolerantie boring H10 verzinkt en H7 gebruineerd).
Dm = maximale diameter mogelijk door afwerking (verbreding).
