Materiaal:
W503:
Staal met sterkteklasse 5.8.
W503CIN:
RVS (AISI 303).
Oppervlak:
Gedraaid met lage ruwheid.
Kleur:
W503:
Vernikkeld (gegalvaniseerd).
W503CIN:
Natuurlijk.
Mogelijke afwerkingen:
Gebruineerd:
(vervang de laatste letter van de code (H) door de letter B (W503070.SM0801B).
Verzinkt:
(vervang de laatste letter van de code (H) door de letter Z (W503070.SM0801Z).
Handgreep:
Kegelknop I500 in versterkt PA6 zwart (RAL 9011).
Bevestiging handgreep:
Drukmontage, demonteerbaar.
Boring:
Blinde gladde boring gefreesd in massief metaal (tolerantie boring H10).
Bevestiging:
Raadpleeg de technische aanwijzingen in bijlage van deze catalogus voor eventuele bevestigingssystemen, de uitvoering van spieën en/of vierkanten boringen.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de spangrepen worden geleverd met een gepersonaliseerde boring d1.
Op aanvraag en voor grote hoeveelheden zijn de handgrepen verkrijgbaar in de kleuren uit de kleurentabel.
Versie W503 - in vernikkeld staal

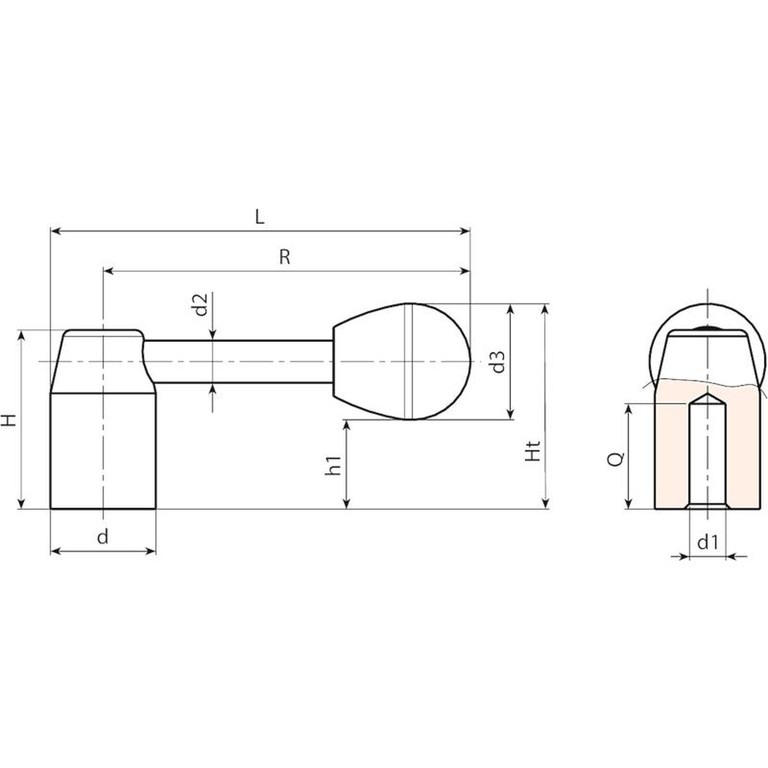

| Code | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W503070.0002 | W503070.SD0801H | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | 8 | 16 | 84 |
| W503080.0002 | W503080.SD1001H | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | 10 | 18 | 109 |
| W503095.0002 | W503095.SD1201H | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | 12 | 20 | 158 |
| W503110.0002 | W503110.SD1201H | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | 12 | 22 | 278 |
| W503125.0002 | W503125.SD1601H | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | 16 | 25 | 337 |
| W503140.0002 | W503140.SD1601H | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | 16 | 26 | 500 |
| W503150.0002 | W503150.SD2001H | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | 20 | 28 | 670 |
| W503170.0001 | W503170.SD2001H | 45 | 170 | 192.5 | 70 | 77 | 40 | 16 | 37 | 20 | 30 | 870 |
Versie W503CIN - in RVS (AISI 303)
| Code | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W503070.0001 | W503070.ID0801CIN | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | 8 | 16 | 84 |
| W503080.0001 | W503080.ID1001CIN | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | 10 | 18 | 109 |
| W503095.0001 | W503095.ID1201CIN | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | 12 | 20 | 158 |
| W503110.0001 | W503110.ID1201CIN | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | 12 | 25 | 278 |
| W503125.0001 | W503125.ID1601CIN | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | 16 | 22 | 337 |
| W503140.0001 | W503140.ID1601CIN | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | 16 | 23 | 500 |
| W503150.0001 | W503150.ID2001CIN | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | 20 | 25 | 670 |
