재질 (1):
Y711:
선삭 가공된 자유 절삭강.
Y711PIN:
선삭 가공된 스테인리스강(AISI 303).
표면 처리:
잘 가공되었습니다.
색상:
Y711:
표준 흑색 산화물 처리.
Y711PIN:
자연스러운 처리.
고정 나사(2개):
Y711:
1번 흑색 산화 처리 강철 소켓 헤드 나사, DIN 912 12.9 등급
Y711PIN:
1번 스테인리스강 소켓 헤드 나사(AISI 304) DIN 912.
주의:
샤프트의 공차는 h11 미만으로 제작하는 것을 권장합니다.
특별 요청 사항:
없음.

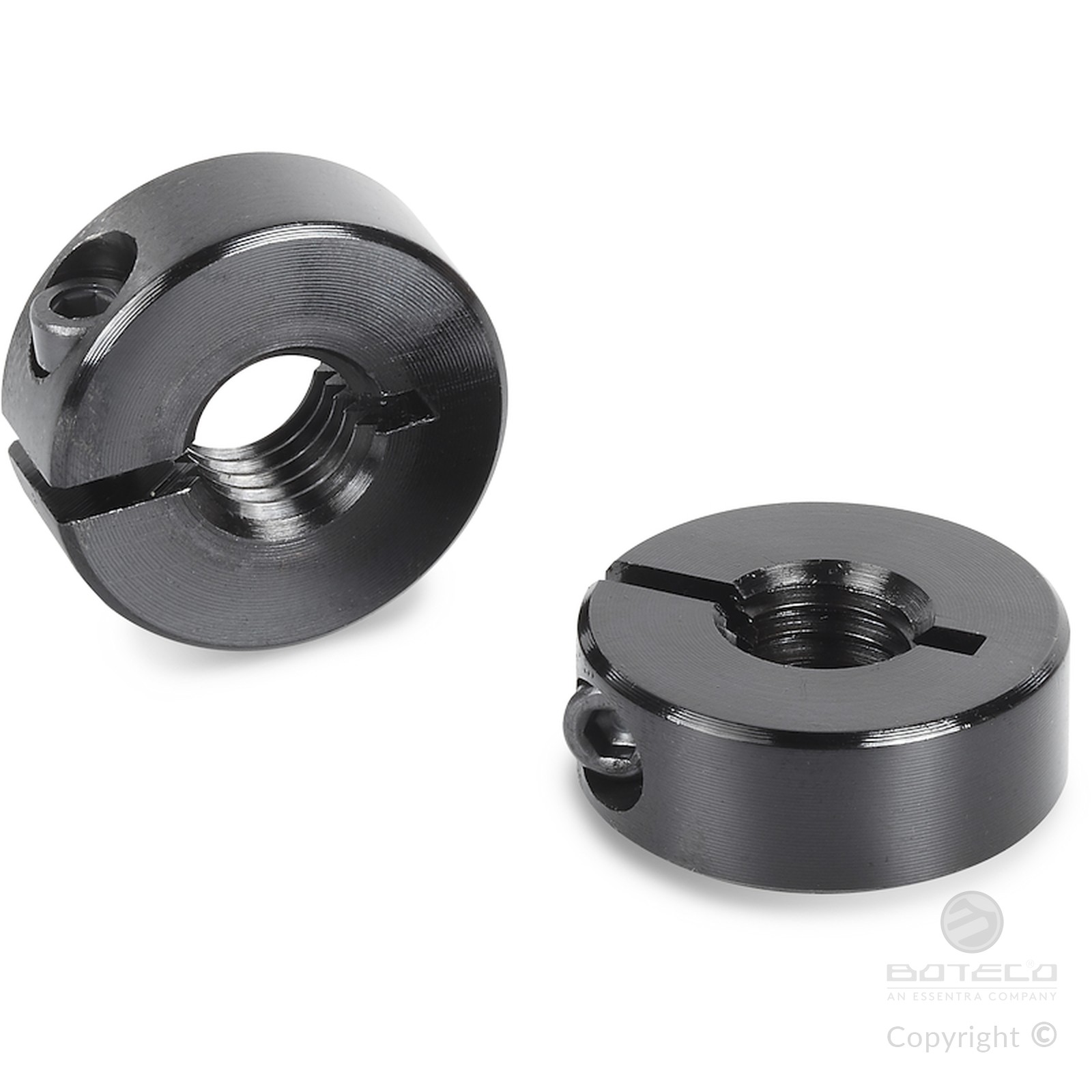

버전 Y711: 흑색 산화 처리된 스틸 샤프트 칼라

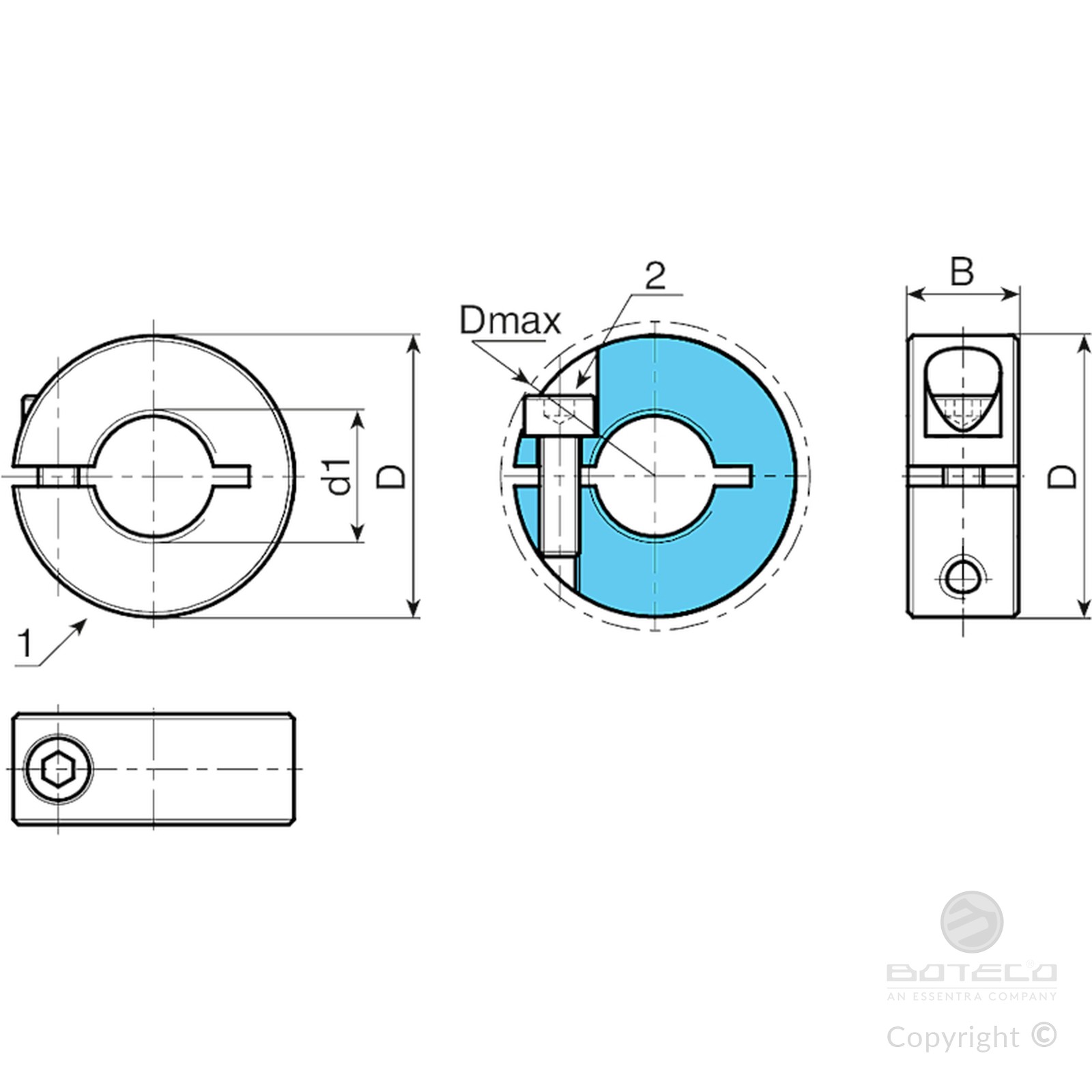

| 코드 | Art. | D | Dmax | B | d1 | DIN 912 | 무게(g) |
|---|---|---|---|---|---|---|---|
| Y711016.0004 | Y711016.VBM04 | 16 | 20,7 | 9 | M4 | M03x8 | 14 |
| Y711016.0005 | Y711016.VBM05 | 16 | 20,7 | 9 | M5 | M03x8 | 13,5 |
| Y711016.0006 | Y711016.VBM06 | 16 | 20,7 | 9 | M6 | M03x8 | 12 |
| Y711018.0002 | Y711018.VBM08 | 18 | 22,4 | 9 | M8 | M03x8 | 15 |
| Y711024.0002 | Y711024.VBM10 | 24 | 26 | 9 | M10 | M03x10 | 24.5 |
| Y711028.0002 | Y711028.VBM12 | 28 | 31,8 | 11 | M12 | M04x12 | 40 |
| Y711034.0002 | Y711034.VBM16 | 34 | 39,4 | 13 | M16 | M05x16 | 71 |
| Y711040.0002 | Y711040.VBM20 | 40 | 46,4 | 15 | M20 | M06x18 | 107 |

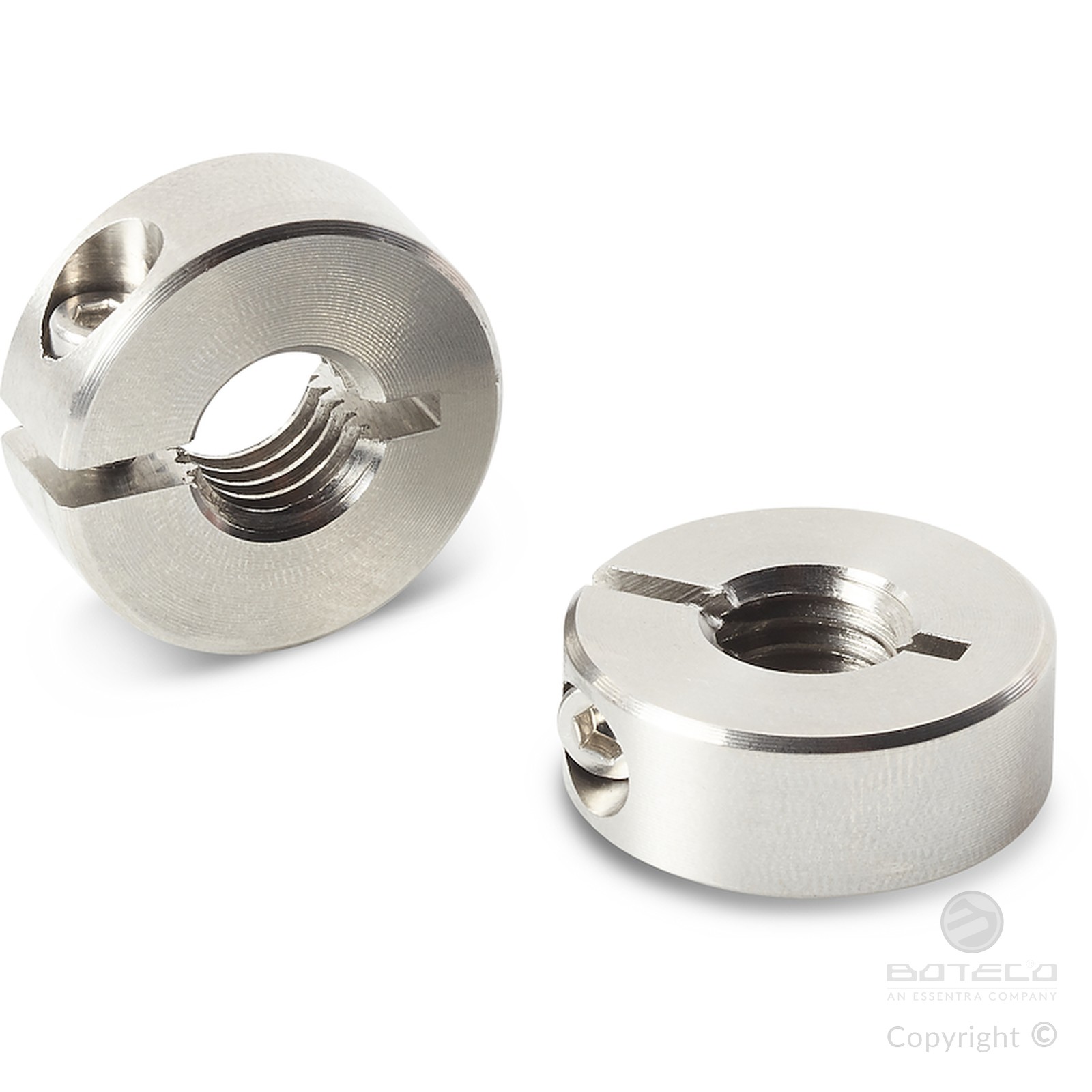

Y711 버전 PIN: 스테인리스 스틸(AISI 303) 샤프트 칼라
| 코드 | Art. | D | Dmax | B | d1 | DIN 912 | 무게(g) |
|---|---|---|---|---|---|---|---|
| Y711016.0001 | Y711016.INM04PIN | 16 | 20,7 | 9 | M4 | M03x8 | 14 |
| Y711016.0002 | Y711016.INM05PIN | 16 | 20,7 | 9 | M5 | M03x8 | 13,5 |
| Y711016.0003 | Y711016.INM06PIN | 16 | 20,7 | 9 | M6 | M03x8 | 12 |
| Y711018.0001 | Y711018.INM08PIN | 18 | 22,4 | 9 | M8 | M03x8 | 15 |
| Y711024.0001 | Y711024.INM10PIN | 24 | 26 | 9 | M10 | M03x10 | 24.5 |
| Y711028.0001 | Y711028.INM12PIN | 28 | 31,8 | 11 | M12 | M04x12 | 40 |
| Y711034.0001 | Y711034.INM16PIN | 34 | 39,4 | 13 | M16 | M05x16 | 71 |
| Y711040.0001 | Y711040.INM20PIN | 40 | 46,4 | 15 | M20 | M06x18 | 107 |
