재질 (1):
Y709:
선삭 가공된 자유 절삭강.
Y709PIN:
선삭 가공된 스테인리스강(AISI 303).
Y709AND:
선삭 가공된 알루미늄(Al 6060).
표면 처리:
잘 가공되었습니다.
색상:
Y709:
표준 흑색 산화물 처리.
Y709PIN:
자연스러운 처리.
Y709AND:
자연스러운 처리.
고정 나사(2개):
Y709:
1번 흑색 산화 처리 강철 소켓 헤드 나사, DIN 912 12.9 등급
Y709PIN - Y709AND :
1번 스테인리스강 소켓 헤드 나사(AISI 304) DIN 912.
주의:
샤프트의 공차는 h11 미만으로 제작하는 것을 권장합니다.
특별 요청 사항:
없음.

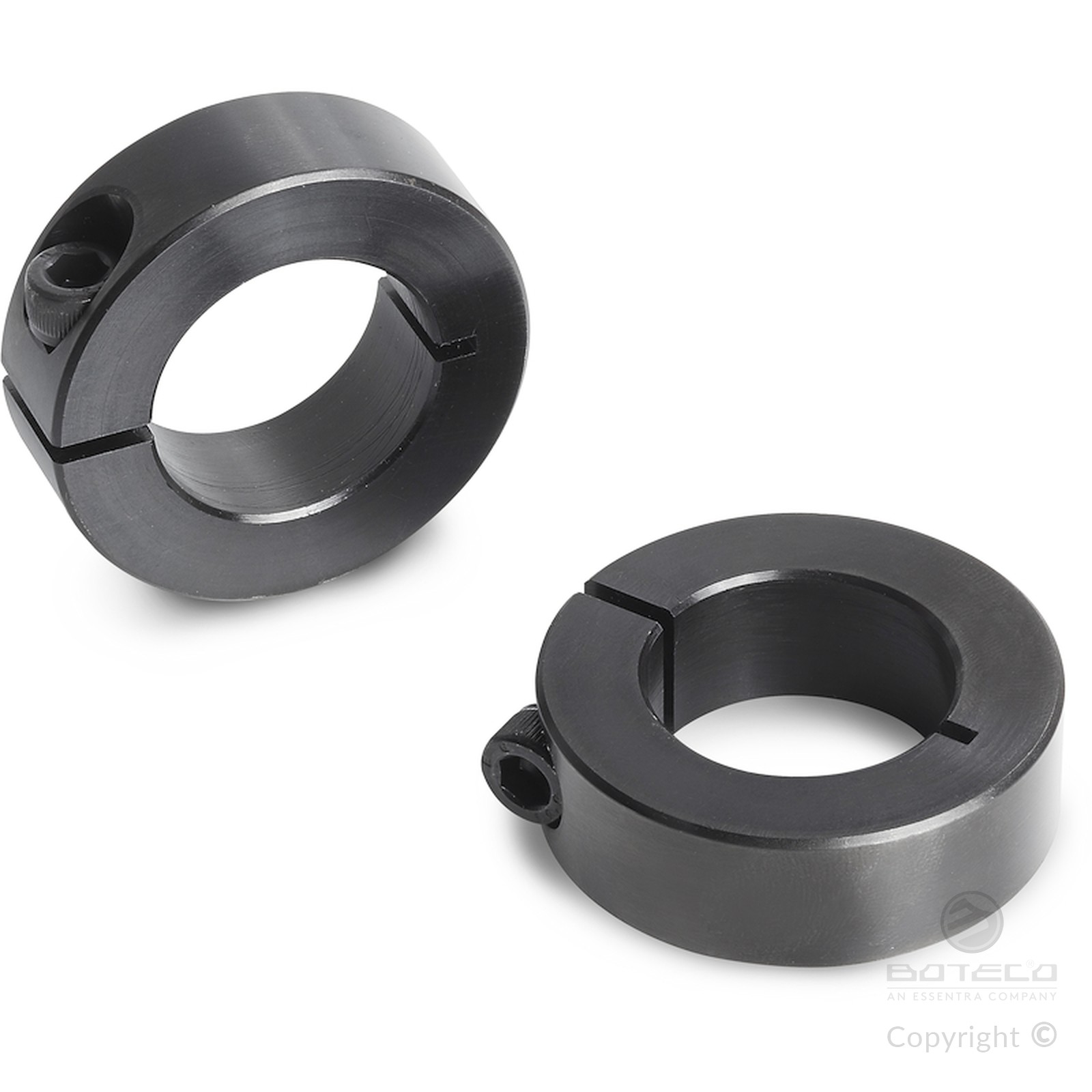

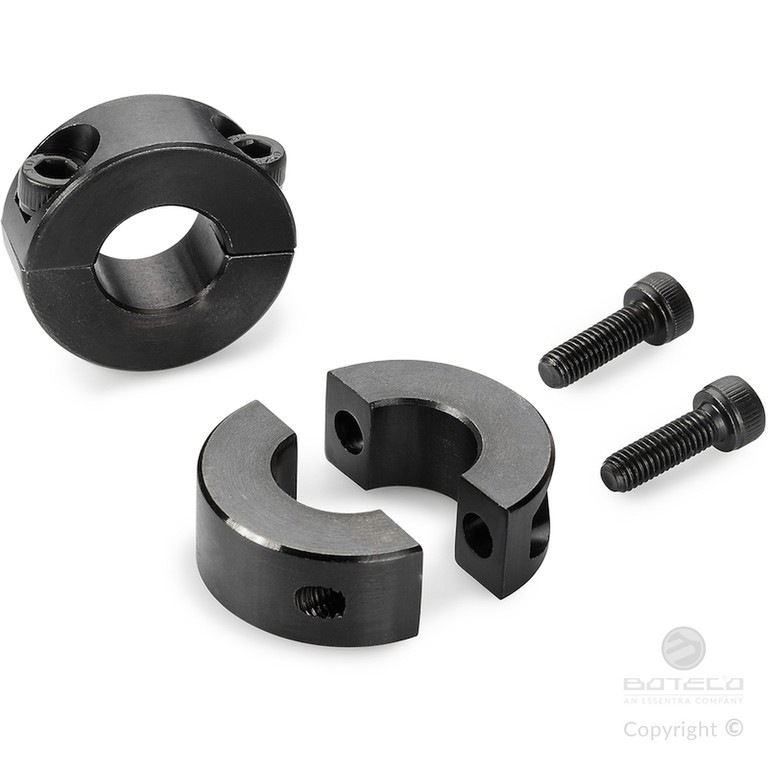

버전 Y709: 흑색 산화 처리된 스틸 샤프트 칼라

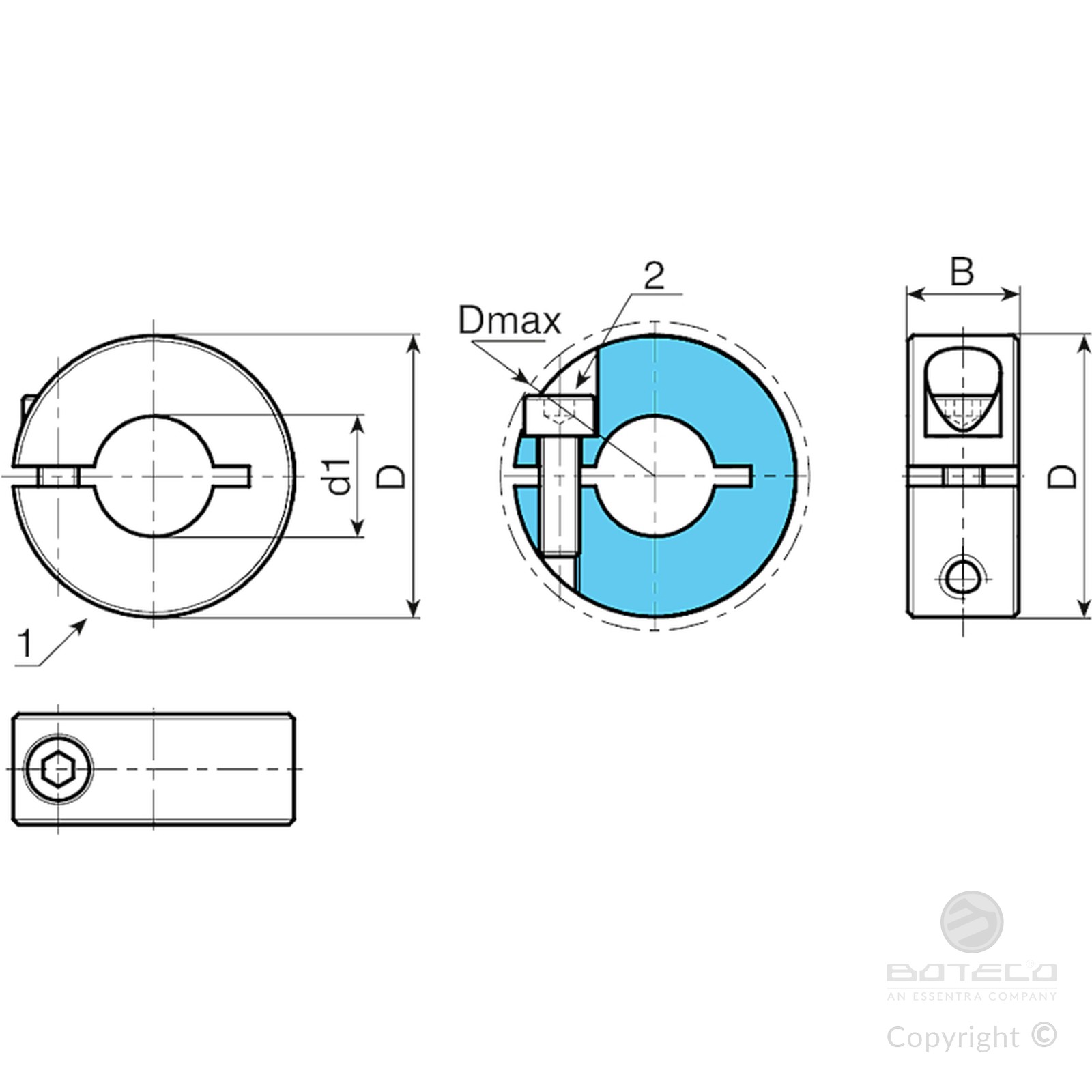

| 코드 | Art. | D | Dmax | B | d1 | DIN 912 | 무게(g) |
|---|---|---|---|---|---|---|---|
| Y709016.0007 | Y709016.VBD04 | 16 | 20.7 | 9 | 4 | M03x8 | 13.5 |
| Y709016.0008 | Y709016.VBD05 | 16 | 20.7 | 9 | 5 | M03x8 | 11.5 |
| Y709016.0009 | Y709016.VBD06 | 16 | 20.7 | 9 | 6 | M03x8 | 10.8 |
| Y709018.0003 | Y709018.VBD08 | 18 | 22.4 | 9 | 8 | M03x8 | 12.8 |
| Y709024.0003 | Y709024.VBD10 | 24 | 26 | 9 | 10 | M03x10 | 23 |
| Y709028.0003 | Y709028.VBD12 | 28 | 31.8 | 11 | 12 | M04x12 | 39 |
| Y709034.0005 | Y709034.VBD15 | 34 | 39.4 | 13 | 15 | M05x16 | 69 |
| Y709034.0006 | Y709034.VBD16 | 34 | 39.4 | 13 | 16 | M05x16 | 65 |
| Y709036.0003 | Y709036.VBD18 | 36 | 41.1 | 13 | 18 | M05x16 | 70.5 |
| Y709040.0003 | Y709040.VBD20 | 40 | 46.4 | 15 | 20 | M06x18 | 103 |
| Y709042.0003 | Y709042.VBD22 | 42 | 48.1 | 15 | 22 | M06x18 | 102 |
| Y709045.0003 | Y709045.VBD25 | 45 | 50.8 | 15 | 25 | M06x18 | 121 |
| Y709048.0003 | Y709048.VBD28 | 48 | 53.7 | 15 | 28 | M06x18 | 132 |
| Y709054.0003 | Y709054.VBD30 | 54 | 58.6 | 15 | 30 | M06x18 | 174 |
| Y709060.0003 | Y709060.VBD40 | 60 | 65 | 15 | 40 | M06x18 | 171 |
| Y709078.0003 | Y709078.VBD50 | 78 | 87 | 19 | 50 | M08x25 | 400 |

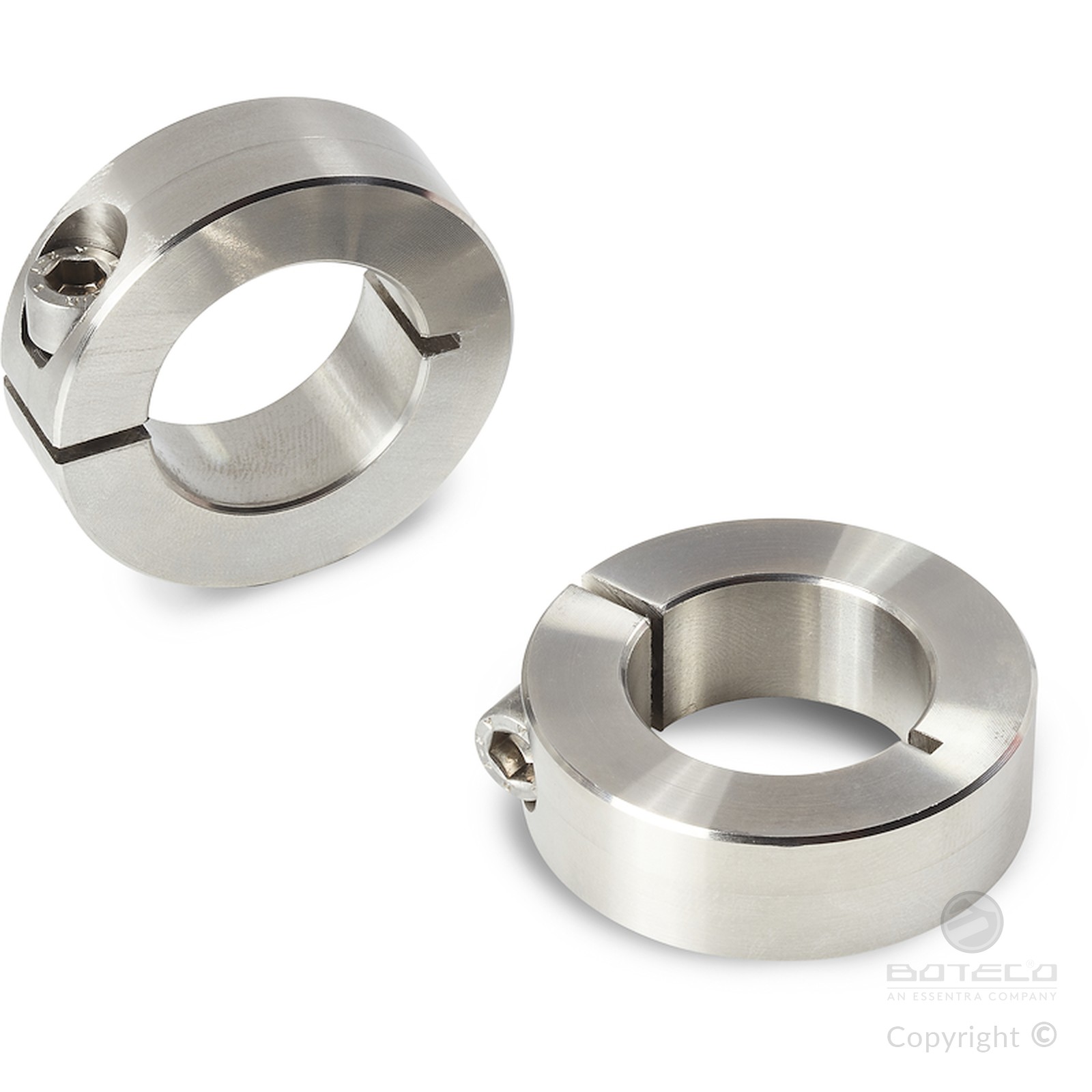

Y709 버전 PIN: 스테인리스 스틸(AISI 303) 샤프트 칼라
| 코드 | Art. | D | Dmax | B | d1 | DIN 912 | 무게(g) |
|---|---|---|---|---|---|---|---|
| Y709016.0004 | Y709016.IND04PIN | 16 | 20.7 | 9 | 4 | M03x8 | 13.5 |
| Y709016.0005 | Y709016.IND05PIN | 16 | 20.7 | 9 | 5 | M03x8 | 11.5 |
| Y709016.0006 | Y709016.IND06PIN | 16 | 20.7 | 9 | 6 | M03x8 | 10.8 |
| Y709018.0002 | Y709018.IND08PIN | 18 | 22.4 | 9 | 8 | M03x8 | 12.8 |
| Y709024.0002 | Y709024.IND10PIN | 24 | 26 | 9 | 10 | M03x10 | 23 |
| Y709028.0002 | Y709028.IND12PIN | 28 | 31.8 | 11 | 12 | M04x12 | 39 |
| Y709034.0003 | Y709034.IND15PIN | 34 | 39.4 | 13 | 15 | M05x16 | 69 |
| Y709034.0004 | Y709034.IND16PIN | 34 | 39.4 | 13 | 16 | M05x16 | 65 |
| Y709036.0002 | Y709036.IND18PIN | 36 | 41.1 | 13 | 18 | M05x16 | 70.5 |
| Y709040.0002 | Y709040.IND20PIN | 40 | 46.4 | 15 | 20 | M06x18 | 103 |
| Y709042.0002 | Y709042.IND22PIN | 42 | 48.1 | 15 | 22 | M06x18 | 102 |
| Y709045.0002 | Y709045.IND25PIN | 45 | 50.8 | 15 | 25 | M06x18 | 121 |
| Y709048.0002 | Y709048.IND28PIN | 48 | 53.7 | 15 | 28 | M06x18 | 132 |
| Y709054.0002 | Y709054.IND30PIN | 54 | 58.6 | 15 | 30 | M06x18 | 174 |
| Y709060.0002 | Y709060.IND40PIN | 60 | 65 | 15 | 40 | M06x18 | 171 |
| Y709078.0002 | Y709078.IND50PIN | 78 | 87 | 19 | 50 | M08x25 | 400 |

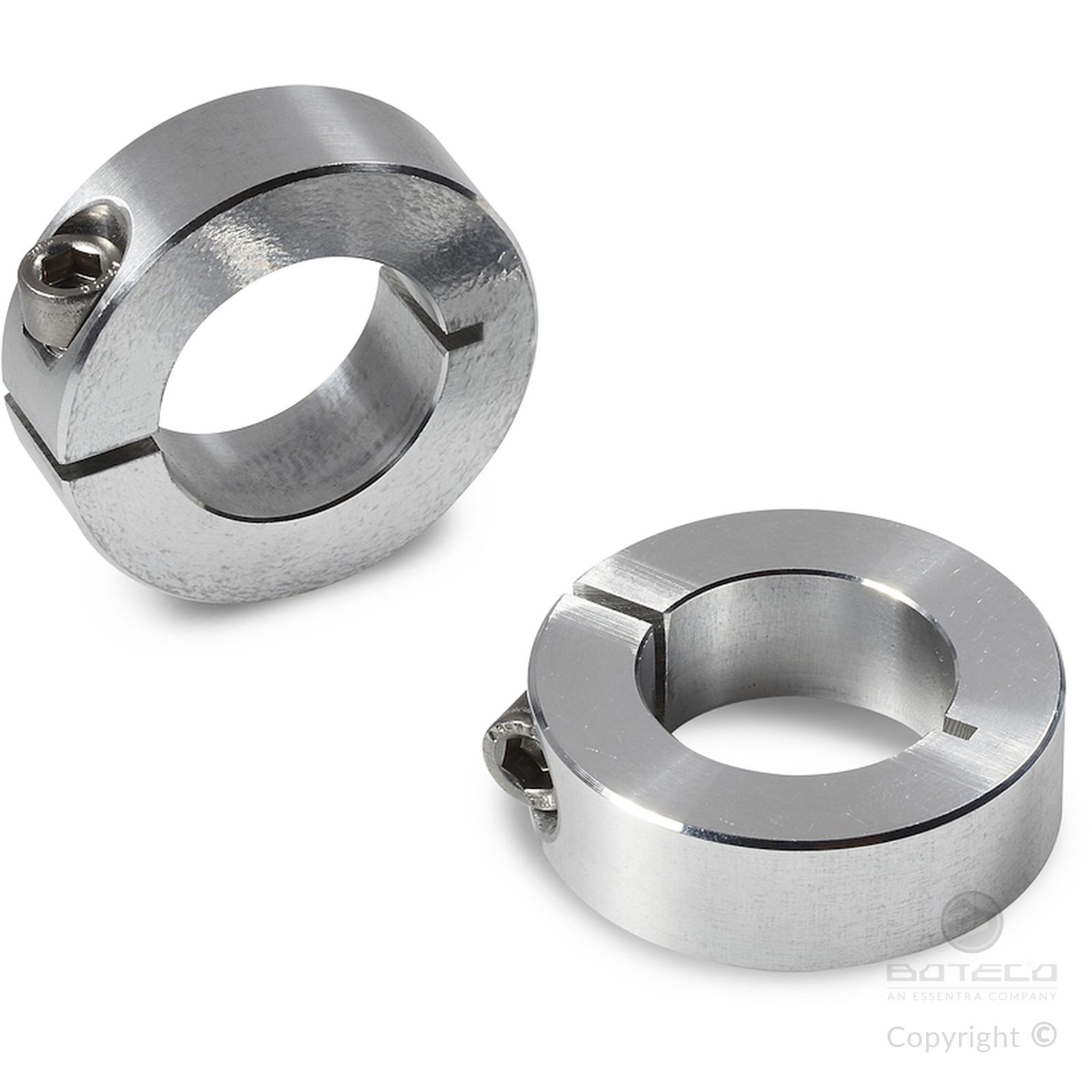

버전 Y709AN: 천연 알루미늄 샤프트 칼라
| 코드 | Art. | D | Dmax | B | d1 | DIN 912 | 무게(g) |
|---|---|---|---|---|---|---|---|
| Y709016.0001 | Y709016.AND04 | 16 | 20.7 | 9 | 4 | M03x8 | 5.2 |
| Y709016.0002 | Y709016.AND05 | 16 | 20.7 | 9 | 5 | M03x8 | 5 |
| Y709016.0003 | Y709016.AND06 | 16 | 20.7 | 9 | 6 | M03x8 | 4.6 |
| Y709018.0001 | Y709018.AND08 | 18 | 22.4 | 9 | 8 | M03x8 | 5.3 |
| Y709024.0001 | Y709024.AND10 | 24 | 26 | 9 | 10 | M03x10 | 9.2 |
| Y709028.0001 | Y709028.AND12 | 28 | 31.8 | 11 | 12 | M04x12 | 15 |
| Y709034.0001 | Y709034.AND15 | 34 | 39.4 | 13 | 15 | M05x16 | 27 |
| Y709034.0002 | Y709034.AND16 | 34 | 39.4 | 13 | 16 | M05x16 | 26.5 |
| Y709036.0001 | Y709036.AND18 | 36 | 41.1 | 13 | 18 | M05x16 | 28.5 |
| Y709040.0001 | Y709040.AND20 | 40 | 46.4 | 15 | 20 | M06x18 | 41 |
| Y709042.0001 | Y709042.AND22 | 42 | 48.1 | 15 | 22 | M06x18 | 42.5 |
| Y709045.0001 | Y709045.AND25 | 45 | 50.8 | 15 | 25 | M06x18 | 45.5 |
| Y709048.0001 | Y709048.AND28 | 48 | 53.7 | 15 | 28 | M06x18 | 50 |
| Y709054.0001 | Y709054.AND30 | 54 | 58.6 | 15 | 30 | M06x18 | 66 |
| Y709060.0001 | Y709060.AND40 | 60 | 65 | 15 | 40 | M06x18 | 65 |
| Y709078.0001 | Y709078.AND50 | 78 | 87 | 19 | 50 | M08x25 | 150 |
