재질:

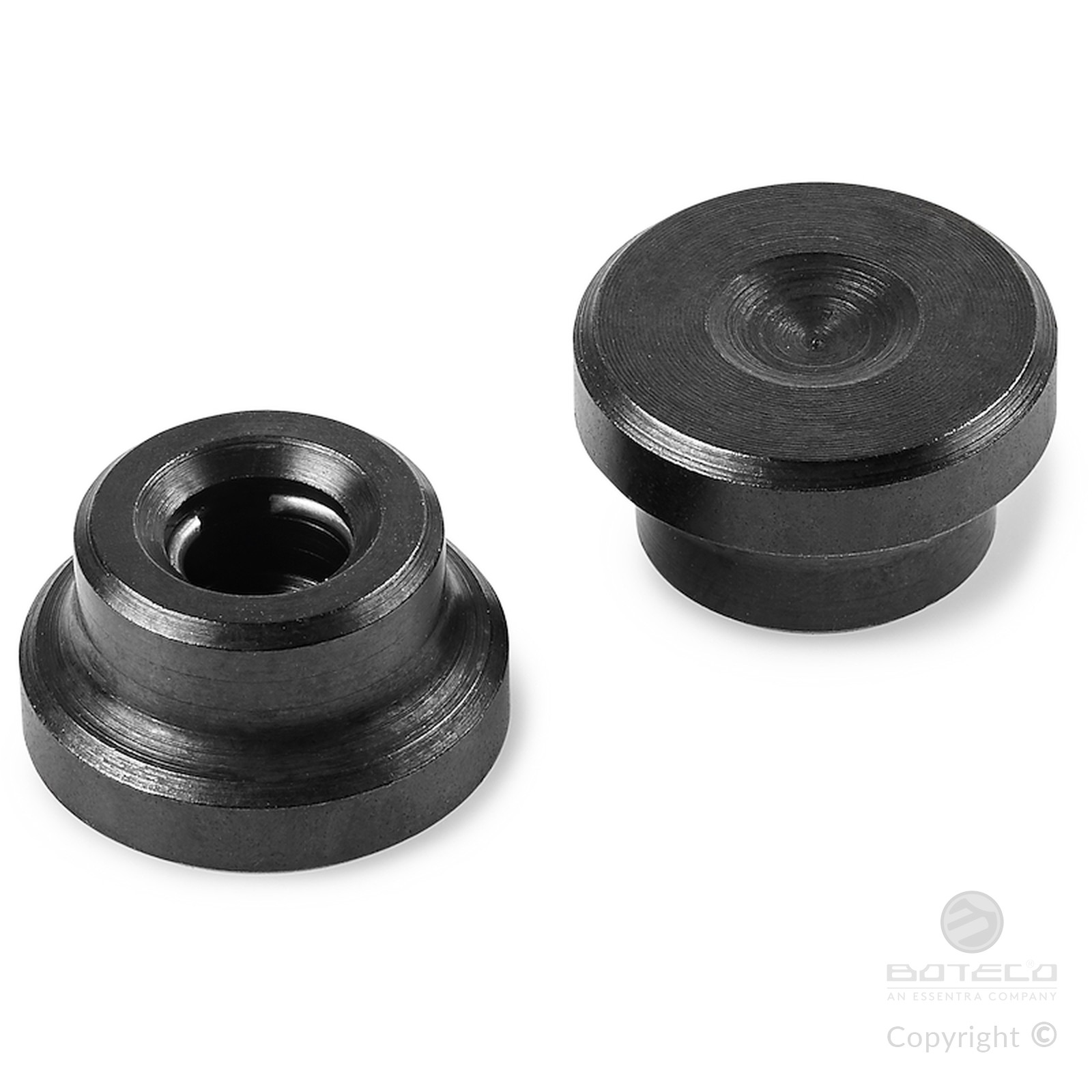

Y631:
표면 경화 처리된 베이스.
(1) 하모닉 스틸 리텐션 링.

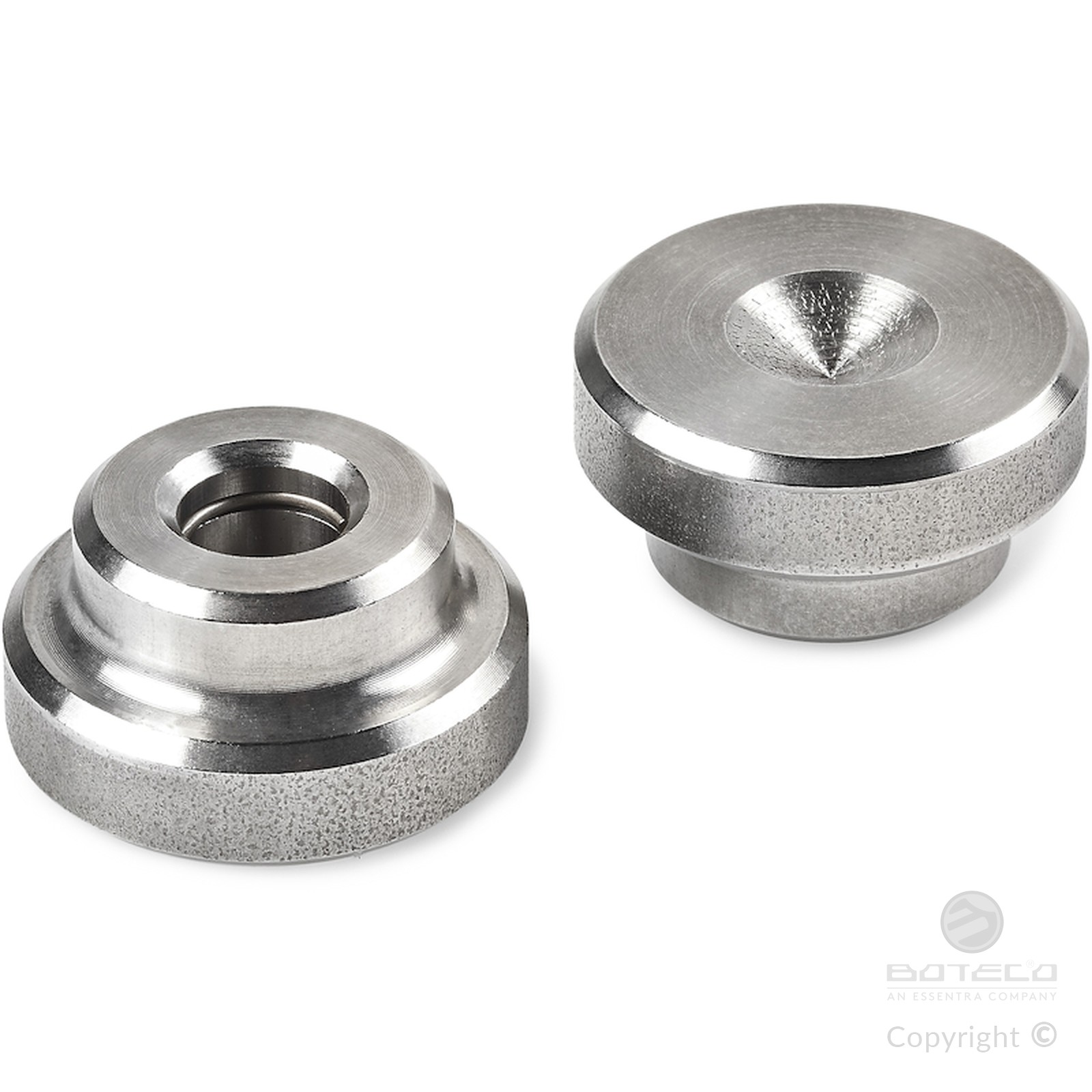

Y631 CIN:
스테인리스 스틸 재질의 받침대 (AISI 303).
(1) 스테인리스강 고정 링(AISI 302).
표면 처리:
Y631:
표면 경화 처리.
Y631 CIN:
자연 그대로의, 가공되지 않은.
색상:
Y631:
흑색 산화물 처리.
Y631 CIN:
자연스러운 처리.
특별 요청 사항:
요청 시 또는 대량 주문 시에는 베이스를 낮은 T자형 디자인과 더 넓은 클램핑 표면으로 제공할 수 있습니다.

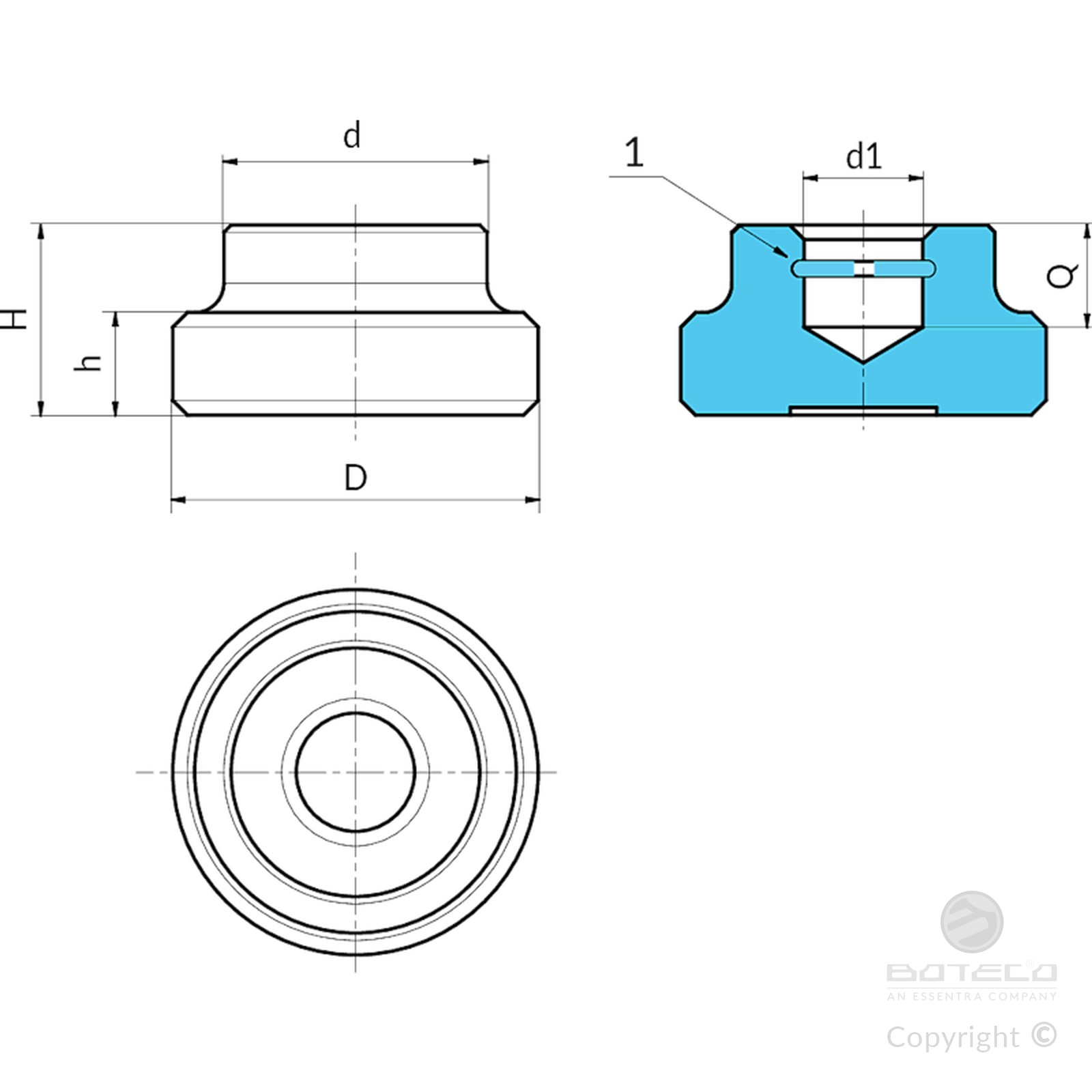

| 코드 | art. | D | d | H | h | DIN 6332 핀용 | d1 H12 | Q | 무게(g) |
|---|---|---|---|---|---|---|---|---|---|
| Y631012.0002 | Y631012.SBD04.6 | 12 | 10 | 7 | 2.5 | M06 | 4.6 | 4 | 4 |
| Y631016.0002 | Y631016.SBD06.1 | 16 | 12 | 9 | 4 | M08 | 6.1 | 5 | 9 |
| Y631020.0002 | Y631020.SBD08.1 | 20 | 15 | 11 | 5 | M10 | 8.1 | 6 | 12 |
| Y631025.0002 | Y631025.SBD08.1 | 25 | 18 | 13 | 7 | M12 | 8.1 | 7 | 34 |
| Y631032.0002 | Y631032.SBD12.1 | 32 | 22 | 15 | 7 | M16 | 12.1 | 7.5 | 57 |
| Y631040.0002 | Y631040.SBD15.6 | 40 | 28 | 16 | 9 | M20 | 15.6 | 8 | 103 |
| 코드 | art. | D | d | H | h | DIN 6332 핀용 | d1 H12 | Q | 무게(g) |
|---|---|---|---|---|---|---|---|---|---|
| Y631012.0001 | Y631012.IND04.6CIN | 12 | 10 | 7 | 2.5 | M06 | 4.6 | 4 | 4 |
| Y631016.0001 | Y631016.IND06.1CIN | 16 | 12 | 9 | 4 | M08 | 6.1 | 5 | 9 |
| Y631020.0001 | Y631020.IND08.1CIN | 20 | 15 | 11 | 5 | M10 | 8.1 | 6 | 12 |
| Y631025.0001 | Y631025.IND08.1CIN | 25 | 18 | 13 | 7 | M12 | 8.1 | 7 | 34 |
| Y631032.0001 | Y631032.IND12.1CIN | 32 | 22 | 15 | 7 | M16 | 12.1 | 7.5 | 57 |
| Y631040.0001 | Y631040.IND15.6CIN | 40 | 28 | 16 | 9 | M20 | 15.6 | 8 | 103 |
