재질:
강화 폴리아미드.
오일과 그리스에 강함.
표면 처리:
새틴처리 (광택이 곱고 부드러운).
색상:
회색(RAL 7035 cod. 13).
스케일:
검정색 패드 인쇄.
고정 나사:
아연 도금 셀프 태핑 나사 3개, 규격 2.9x9.5 UNI6954.
특별 요청 사항:
요청 시 플랜지는 검정색으로 제공 가능하며, 흰색 눈금이 표시되어 있습니다.
요청 시 또는 특별 수량의 경우 고객 도면에 따라 눈금자를 제공합니다.

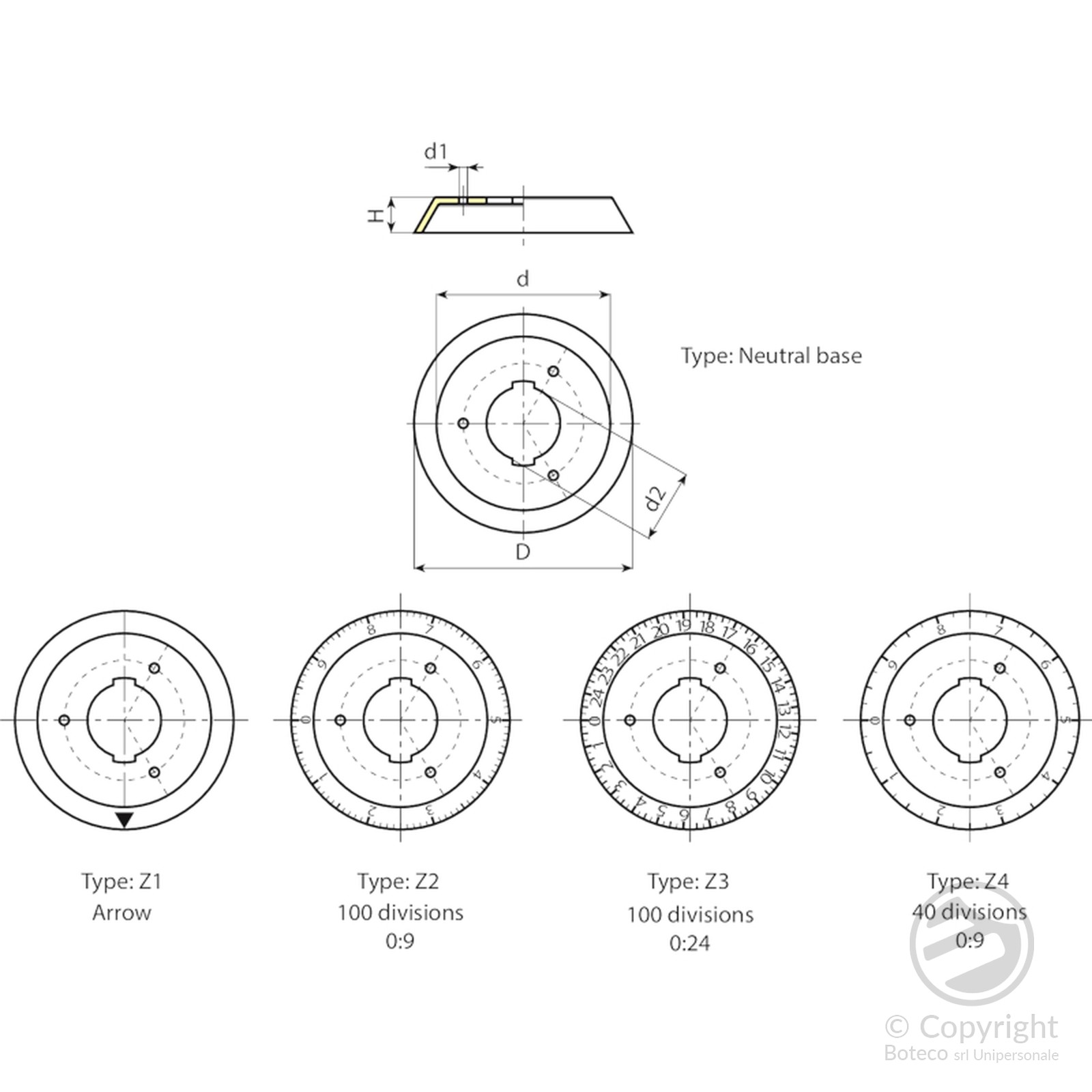

| 코드 | Art. | D | H | d/N246/N248 | d1 | d2 | 유형 | 무게(g) |
|---|---|---|---|---|---|---|---|---|
| NFLAN.T3013 | NFLAN.T3013 | 38 | 7 | 30 | - | 20 | - | 5 |
| NFLAN.0005 | NFLAN.T3013Z1 | 38 | 7 | 30 | - | 20 | Z1 | 5 |
| NFLAN.T4313 | NFLAN.T4313 | 53,5 | 9 | 43 | 3,5 | 23,5 | - | 8 |
| NFLAN.0009 | NFLAN.T4313Z1 | 53,5 | 9 | 43 | 3,5 | 23,5 | Z1 | 8 |
| NFLAN.T5413 | NFLAN.T5413 | 67 | 11 | 54 | 3,5 | 27,5 | - | 13 |
| NFLAN.0012 | NFLAN.T5413Z1 | 67 | 11 | 54 | 3,5 | 27,5 | Z1 | 13 |
| NFLAN.T6513 | NFLAN.T6513 | 80 | 13 | 65 | 3,5 | 27,5 | - | 20 |
| NFLAN.0015 | NFLAN.T6513Z1 | 80 | 13 | 65 | 3,5 | 27,5 | Z1 | 20 |
| NFLAN.0016 | NFLAN.T6513Z2 | 80 | 13 | 65 | 3,5 | 27,5 | Z2 - 0:9 100 | 20 |
| NFLAN.0017 | NFLAN.T6513Z3 | 80 | 13 | 65 | 3,5 | 27,5 | Z3 - 0:24 100 | 20 |
| NFLAN.0018 | NFLAN.T6513Z4 | 80 | 13 | 65 | 3,5 | 27,5 | Z4 - 0:9 40 | 20 |
| NFLAN.T7813 | NFLAN.T7813 | 93 | 13 | 78 | 3,5 | 31,5 | - | 27 |
| NFLAN.0019 | NFLAN.T7813Z1 | 93 | 13 | 78 | 3,5 | 31,5 | Z1 | 27 |
