재질:
강화 폴리아미드.
오일과 그리스에 강함.
표면 처리:
새틴처리 (광택이 곱고 부드러운).
색상:
검정(RAL 9011).
캡:
중앙 캡은 회색 폴리아미드(RAL 7035) 재질입니다.
인서트:
나사산이 있는 관통 구멍이 있는 아연 도금 강철 삽입물(나사산 공차 6H).
노트
(*) 측면 NFLAN 플랜지 고정(선택 사항).
특별 요청 사항:
대응 가능 수량 주문시, 주문 d1 홀 인서트 공급 가능.
대응 가능 수량 주문시, 다른 재질과 다른 표면 처리 인서트 공급 가능.
요청 시 및 특별 수량 주문 시 차트에 표시된 색상으로 제공 가능합니다 (주의: 색상 종류가 제한적입니다).

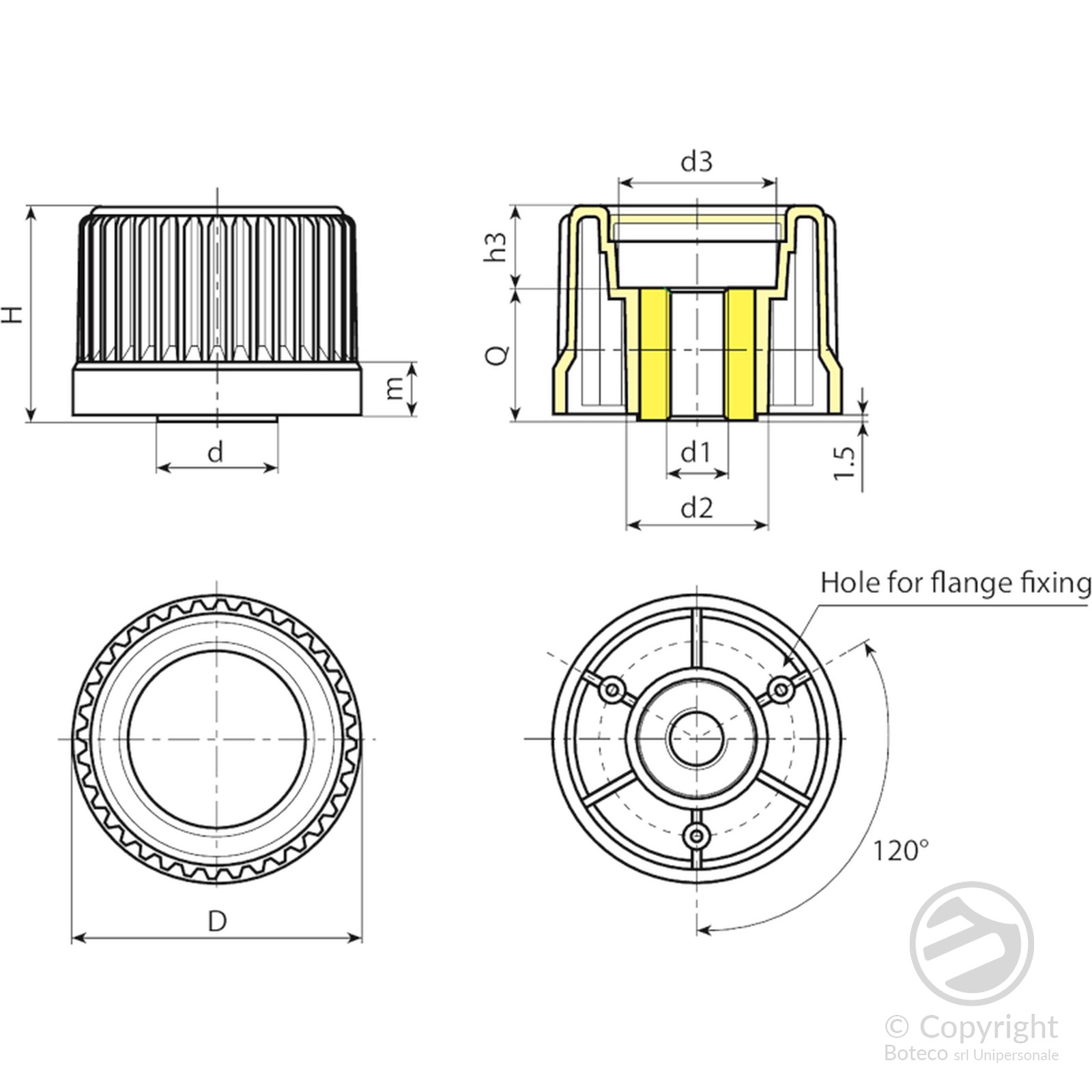

| 코드 | Art. | D | H | m | d | d2 | d3 | h3 | d1 6H | Q | 무게(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N24830.0001 | N24830.TM0801 (*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | M8 | 26 | 79 |
| N24843.0002 | N24843.TM1001 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | M10 | 24 | 85 |
| N24854.0002 | N24854.TM1201 | 54 | 43,5 | 12 | 26 | 32 | 31 | 13,5 | M12 | 30 | 155 |
| N24865.0001 | N24865.TM1201 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | M12 | 30 | 180 |
| N24878.0001 | N24878.TM1401 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | M14 | 32 | 270 |
나사산 구멍이 이미 제공되어 있습니다: N248-30 : M08-M10-M12
나사산 구멍이 이미 제공되어 있습니다: N248-43 : M08-M10-M12
나사산 구멍이 이미 제공되어 있습니다: N248-54 : M08-M10-M12
나사 구멍이 이미 제공되어 있습니다: N248-65 : M10-M12-M14
나사산 구멍이 이미 제공되어 있습니다: N248-78 : M12-M14-M16
주의: 최소 100개 이상 주문 시, 지름 d1 제품은 요청하신 치수로 제작 가능합니다.
