재질:
강화 및 안정 폴리아미드(polyamide).
오일과 그리스에 강함.
표면 처리:
새틴처리 (광택이 곱고 부드러운).
색상:
검정(RAL 9011).
인써트:
매끄러운 관통 구멍이 있는 아연 도금 스틸 삽입물(공차 H10).
사이드 인서트:
나사산이 있는 관통 구멍이 있는 황동 인서트.
사이드 핸들:
회전 핸들 타입 M145.
적용 인디게이터:
중력 인디게이터 K650 또는 K660 시리즈 사용. 인디게이터는 수평 축 기계에서 사용 가능. 인디게이터와 그러브 나사(d7)는 별도 구매품. 자세한 설명은 페이지 K-24/25 참고. (*) 어댑터 KS08050.T01에는 인디게이터 K650080 사용 가능. FAM_K650-Codice 그리고 페이지 FAM_K660-Codice ].
(*) 어댑터 K650050.T01에는 인디게이터 K650080 사용 가능.
고정 방법:
고정 시스템은 키홈 또는 사각홀을 이용하며, 카다로그 기술 노트 참고.
특별 요청 사항:
요청 시 최소 50개 이상 주문하시면, H7 공차의 d1 구멍과 흑색 산화 처리 마감이 된 인서트를 공급해 드릴 수 있습니다.
대응 가능 수량 주문시, 주문 d1 홀 인서트 공급 가능.
대응 가능 수량 주문시, 다른 재질과 다른 표면 처리 인서트 공급 가능.
인디케이터는 별도로 주문해야 합니다.
요청 시, 그리고 특별 수량의 경우, 인디케이터 시트를 교체할 수 있습니다.
치수별 대응 인디게이터:
d5=50 --> K650050
d5=80 --> K650080 o K660080

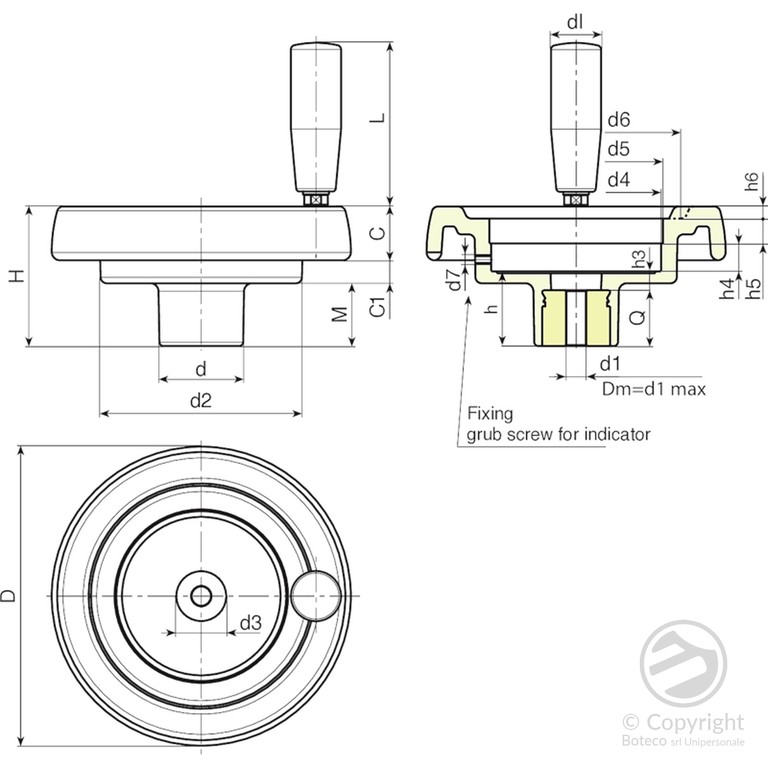

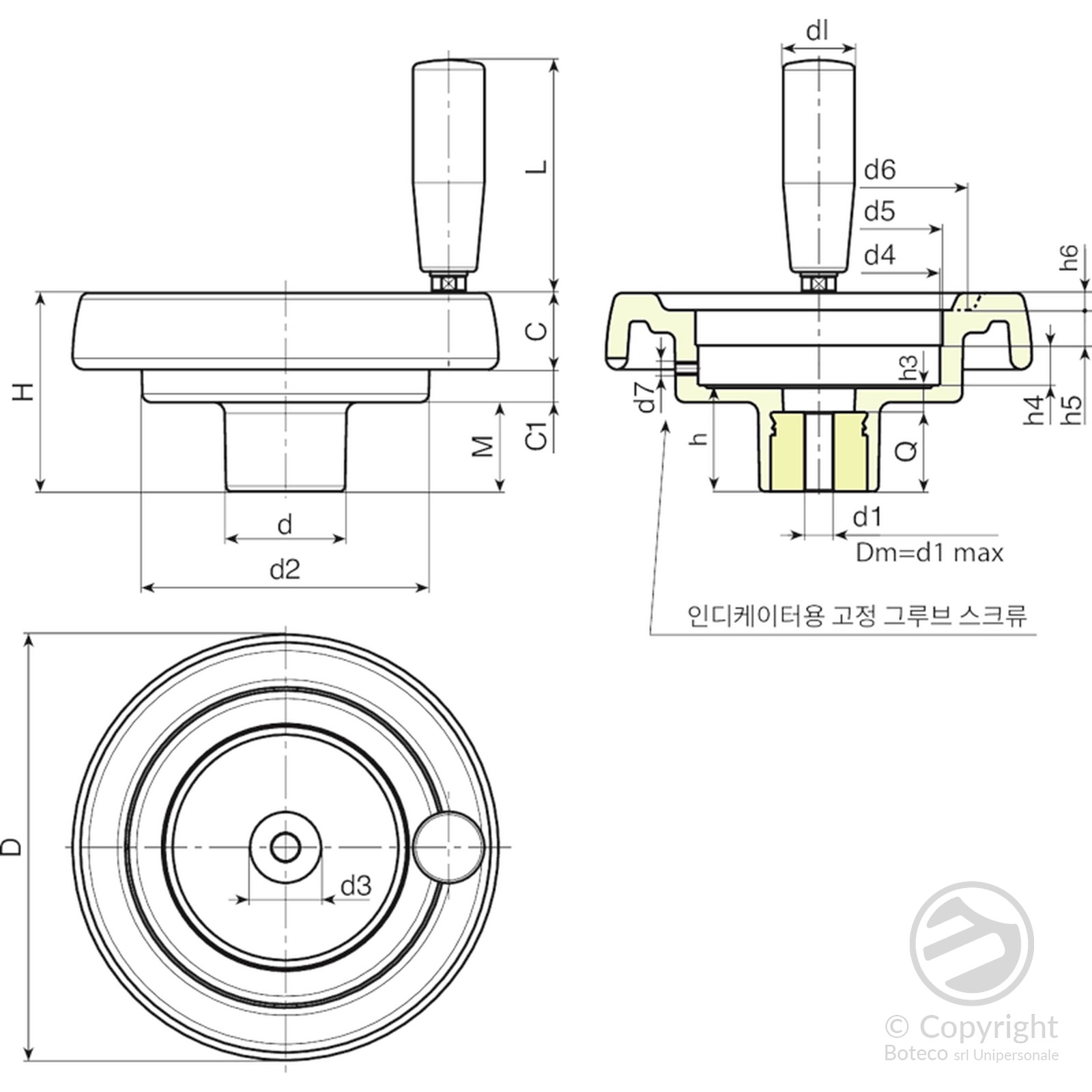

| 코드 | art. | D | H | d | d2 | M | C | C1 | d3 | d4 | d5 | d6 | d7 | h | h3 | h4 | h5 | h6 | dl | L | Dm | d1 | Q | 무게(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K907087.0001 | K907087.T050P5.801P | 86 | 53 | 32 | 62 | 21 | 17 | 15 | 20 | 50.8 | 50 | 63 | M6 | 26.5 | 6.5 | 11.5 | 12 | 3 | 20 | 55 | 12 | 5.8 | 20 | 187 |
| K907100.0002 | K907100.T050P6.801P | 99 | 55.5 | 32 | 63 | 23.5 | 20.5 | 11.5 | 20 | 50.8 | 50 | 68 | M6 | 29 | 9 | 11.5 | 12 | 3.5 | 20 | 55 | 12 | 6.8 | 20 | 205 |
| K907130.0001 | K907130.T080P6.801P | 130 | 65.5 | 42 | 98 | 28.5 | 23,5 | 13,5 | 29 | 85,2 | 80* | 90 | M6 | 34 | 10 | 13.5 | 12.5 | 5 | 23 | 66 | 20 | 6.8 | 24 | 424 |
| K907150.0001 | K907150.T080P6.801P | 149 | 69 | 42 | 101 | 31 | 25.5 | 12.5 | 29 | 85,2 | 80* | 106 | M6 | 37 | 9 | 13.5 | 12.5 | 6.5 | 25 | 76 | 20 | 6.8 | 28 | 516 |
| K907175.0001 | K907175.T080P6.801P | 174 | 73 | 41 | 114 | 30 | 31,5 | 11.5 | 26 | 85,2 | 80* | 126 | M6 | 39 | 11 | 13,5 | 12,5 | 8 | 25 | 87 | 20 | 6.8 | 28 | 745 |
| K907200.0001 | K907200.T080P6.801P | 201 | 71 | 46 | 136 | 24,5 | 32 | 14,5 | 30 | 85,2 | 80* | 145 | M6 | 35 | 12 | 13.6 | 12.5 | 10 | 27 | 87 | 22 | 6.8 | 23 | 900 |
주의: 최소 50개 이상 주문 시 직경 d1을 맞춤 제작할 수 있습니다 (구멍 공차 H10 아연 도금 및 H7 흑색 산화 처리).
Dm = 표의 Dm가능 치수까지 보링을 사용하여 홀 크기 확장 가능.
