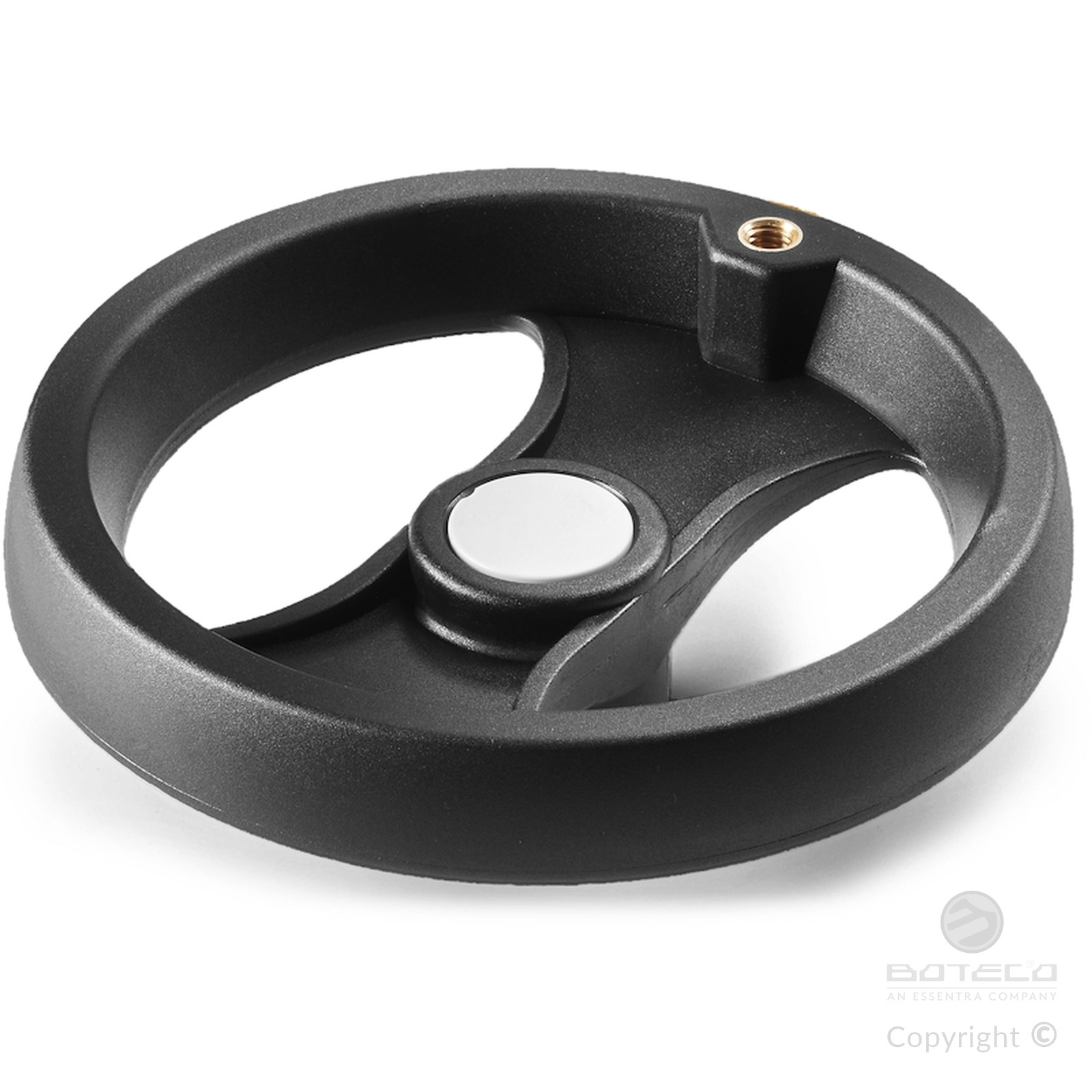

BASE VOLANTINO DI MANOVRA A 2 RAZZE CON PREDISPOSIZIONE PER MANICO
DBASE
Volantini a razze
Materiali:
Poliammide rinforzata e stabilizzata. Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero(RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori alternativi tappo:
Arancio(RAL 2004 cod. 02).
Blu(RAL 5015 cod. 07).
Giallo(RAL 1021 cod. 10).
Rosso(RAL 3000 cod. 16).
Verde(RAL 6024 cod. 17).
Nero(RAL 9011 cod. 01).
Inserto principale:
Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).
Inserto laterale:
Boccola con foro filettato passante in ottone.
Mozzo:
Mozzo Pieno.
(*) Mozzo scaricato.
Fissaggio:
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.
Richieste speciali:
Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.
Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.
Su richiesta e per quantità colori come da tabella colori.

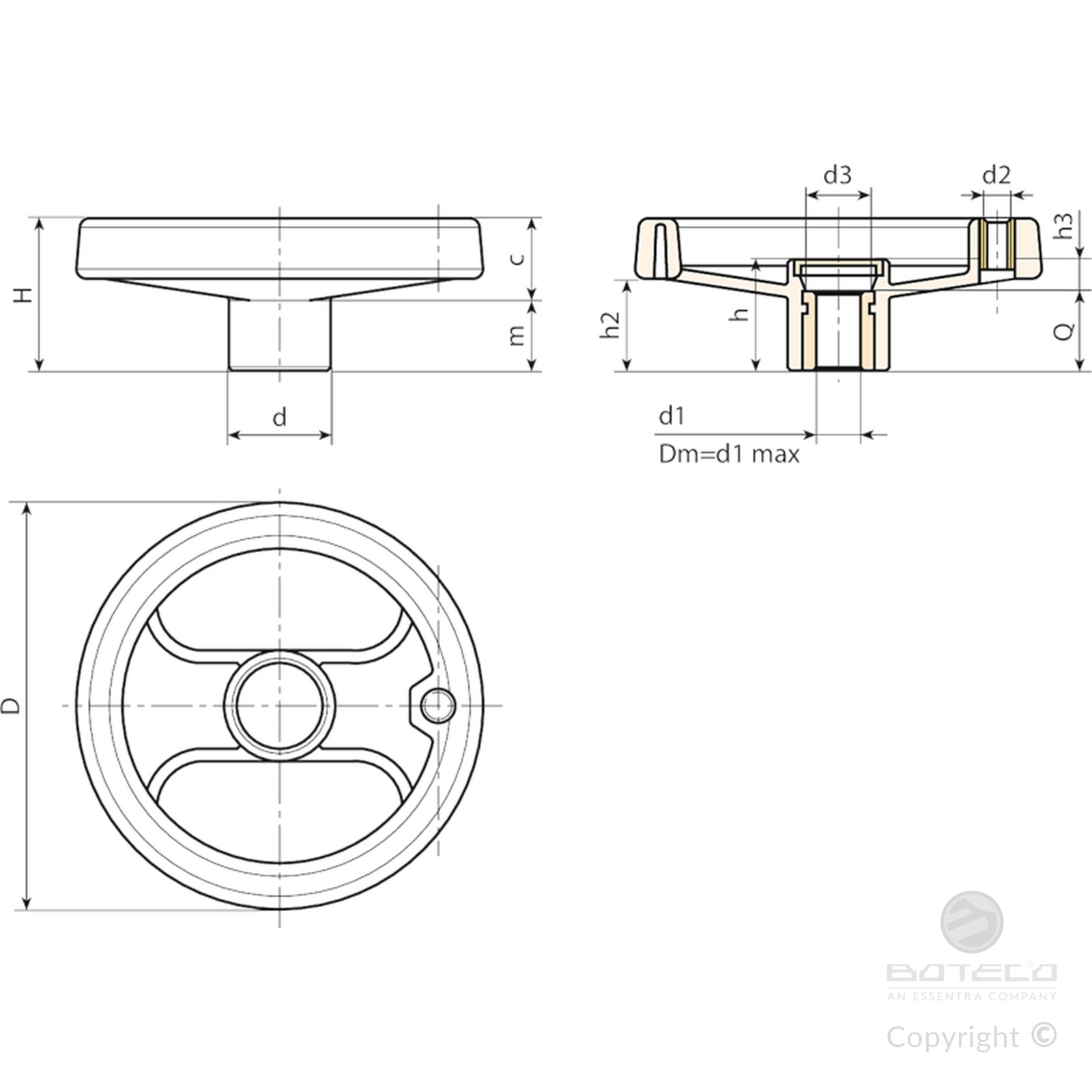

| Codice | Art. | D | H | h | d | m | c | h2 | h3 | d3 | Dm | d2 6H | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D080.TP0501PZ1 | D080.TP0501PZ1 | 80 | 34 | 26 | 24,5 | 15,5 | 18,5 | 20 | 6 | 16,5 | 12 | M6 | 5 | 20 | 90 |
| D100.TP0501PZ1 | D100.TP0501PZ1 | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 16 | M6 | 5 | 24 | 150 |
| D130.TP0501PZ1 | D130.TP0501PZ1 | 129 | 50 | 35.5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 18 | M8 | 5 | 24 | 230 |
| D160.TD0801PZ1 | D160.TD0801PZ1 | 160 | 57,5 | 41 | 40 | 20 | 37.5 | 34 | 9 | 26 | 22 | M8 | 8 | 32 | 375 |
| D200.TD0801PZ1 | D200.TD0801PZ1 | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | M8 | 8 | 32 | 615 |
| D250.TD0801PZ1 | D250.TD0801PZ1 | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 28 | M10 | 8 | 36 | 920 |
| D350.TD0801PZ1 | D350.TD0801PZ1 | 349 | 78 | 49 | 67 | 21 | 57 | 42 | 17 | 34 | 30 | M10 | (*) 8 | 32 | 1510 |
