VOLANTINO DI MANOVRA A DUE RAZZE CON MANICO GIREVOLE M129
D210
Volantini a razze
Materiali:
Poliammide rinforzata e stabilizzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero(RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori alternativi tappo:
Arancio(RAL 2004 cod. 02).
Blu(RAL 5015 cod. 07).
Giallo(RAL 1021 cod. 10).
Rosso(RAL 3000 cod. 16).
Verde(RAL 6024 cod. 17).
Nero(RAL 9011 cod. 01).
Inserto principale:
Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).
Inserto laterale:
Boccola con foro filettato passante in ottone.
Manico laterale:
Manico girevole art. M129.
Mozzo:
Mozzo Pieno.
(*) Mozzo scaricato.
Fissaggio:
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.
Richieste speciali:
Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.
Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.
Su richiesta e per quantità colori del volantino a razze, manico e tappo (gamma ridotta) come da tabella colori.

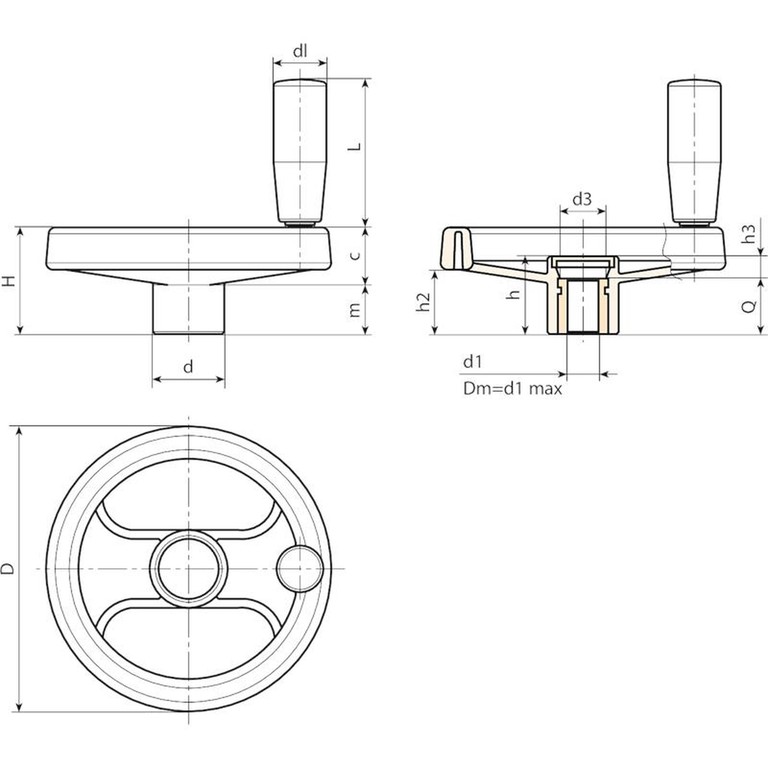

| Codice | Art. | D | H | h | d | m | c | h2 | h3 | d3 | dl | L | Dm | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D210080.0002 | D210080.TP0501P | 80 | 34 | 26 | 24,5 | 15,5 | 18,5 | 20 | 6 | 16,5 | 20 | 52 | 12 | 5 | 20 | 130 |
| D210100.0002 | D210100.TP0501P | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 20 | 52 | 16 | 5 | 24 | 185 |
| D210130.0001 | D210130.TD0501P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 23,5 | 62,5 | 18 | 5 | 24 | 280 |
| D210160.0001 | D210160.TD0801P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 25 | 72 | 22 | 8 | 32 | 455 |
| D210200.0001 | D210200.TD0801P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 25 | 72 | 22 | 8 | 32 | 700 |
| D210250.0001 | D210250.TD0801P | 252 | 70 | 48 | 56 | 23 | 47 | 38.5 | 12 | 31,5 | 26 | 81,5 | 28 | 8 | 36 | 1050 |
| D210350.0001 | D210350.TD0801P | 349 | 78 | 49 | 67 | 2 | 57 | 42 | 17 | 34 | 28 | 89,5 | 30 | (*) 8 | 32 | 1600 |
