Materiali:
Alluminio.
Superficie:
Superficie satinata, a parte le zone (T) tornite a bassa rugosità.
Colore:
Naturale.
Manico laterale:
Manico girevole art. M129.
Foro:
Foro liscio passante, rilavorato con tolleranza H7.
Fissaggio:
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.
Richieste Speciali:
Su richiesta e per quantità i volantini possono essere forniti con il foro d1 a disegno.

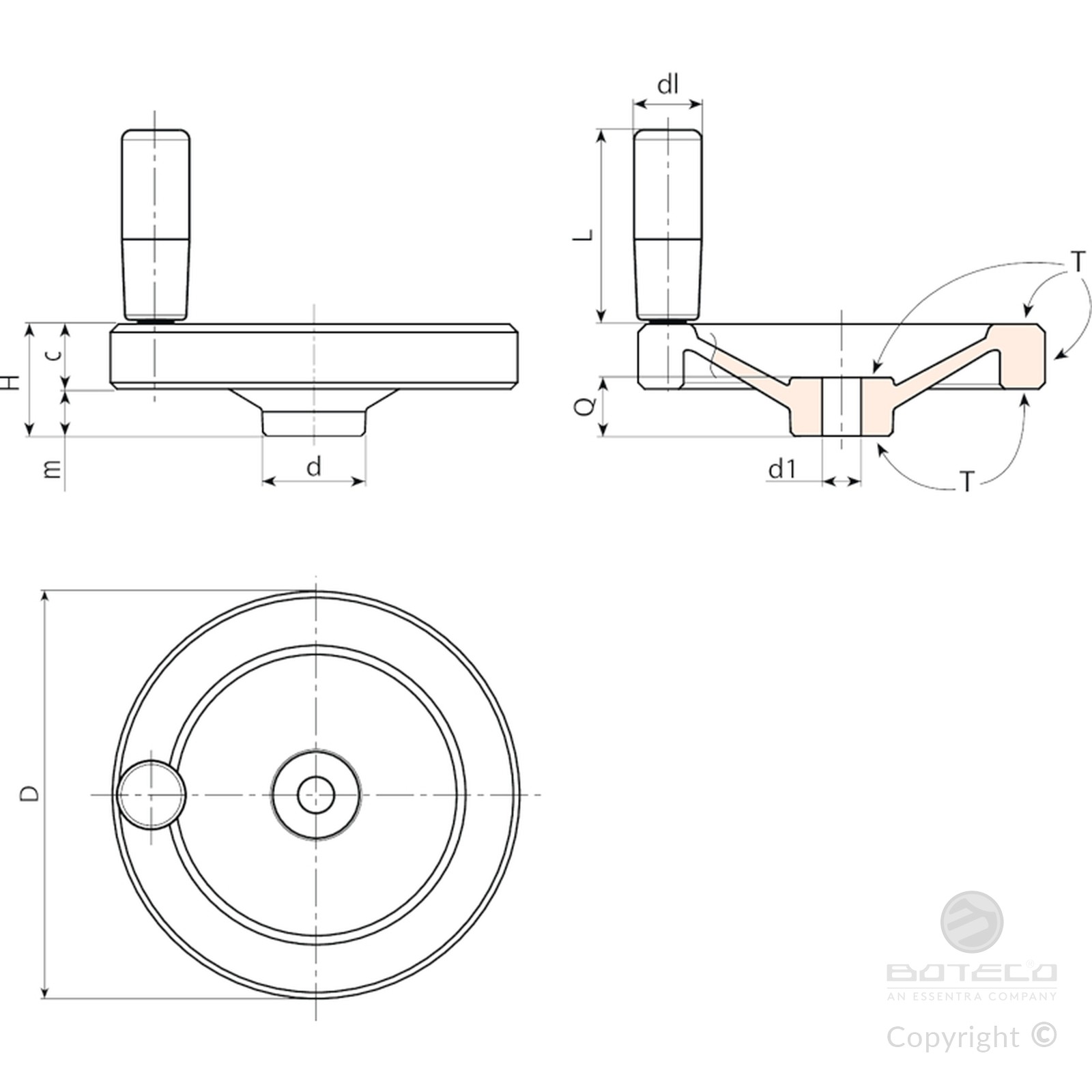

| Codice | Art. | d | D | H | m | c | Q | d1 H7 | dl | L | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C476080.0001 | C497080.AD08 | 26 | 80,5 | 28,5 | 14 | 14,5 | 16 | 10 | 20 | 52 | 178 |
| C476100.0001 | C497100.AD10 | 30,5 | 101 | 33 | 15 | 18 | 17 | 10 | 20 | 52 | 292 |
| C497125.0001 | C497125.AD12 | 31,5 | 125,5 | 34,5 | 14,5 | 20 | 18 | 12 | 23,5 | 62,5 | 453 |
| C497160.0001 | C497160.AD15 | 42 | 161 | 40 | 19,5 | 20,5 | 20 | 15 | 25 | 72 | 746 |
| C4972000.0001 | C497200.AD18 | 51,5 | 201 | 45 | 24,5 | 20,5 | 24 | 18 | 26 | 81,5 | 1155 |
Attenzione: Con un minimo di 50 pezzi il diametro d1 può essere prodotto a richiesta (tolleranza foro H7).
