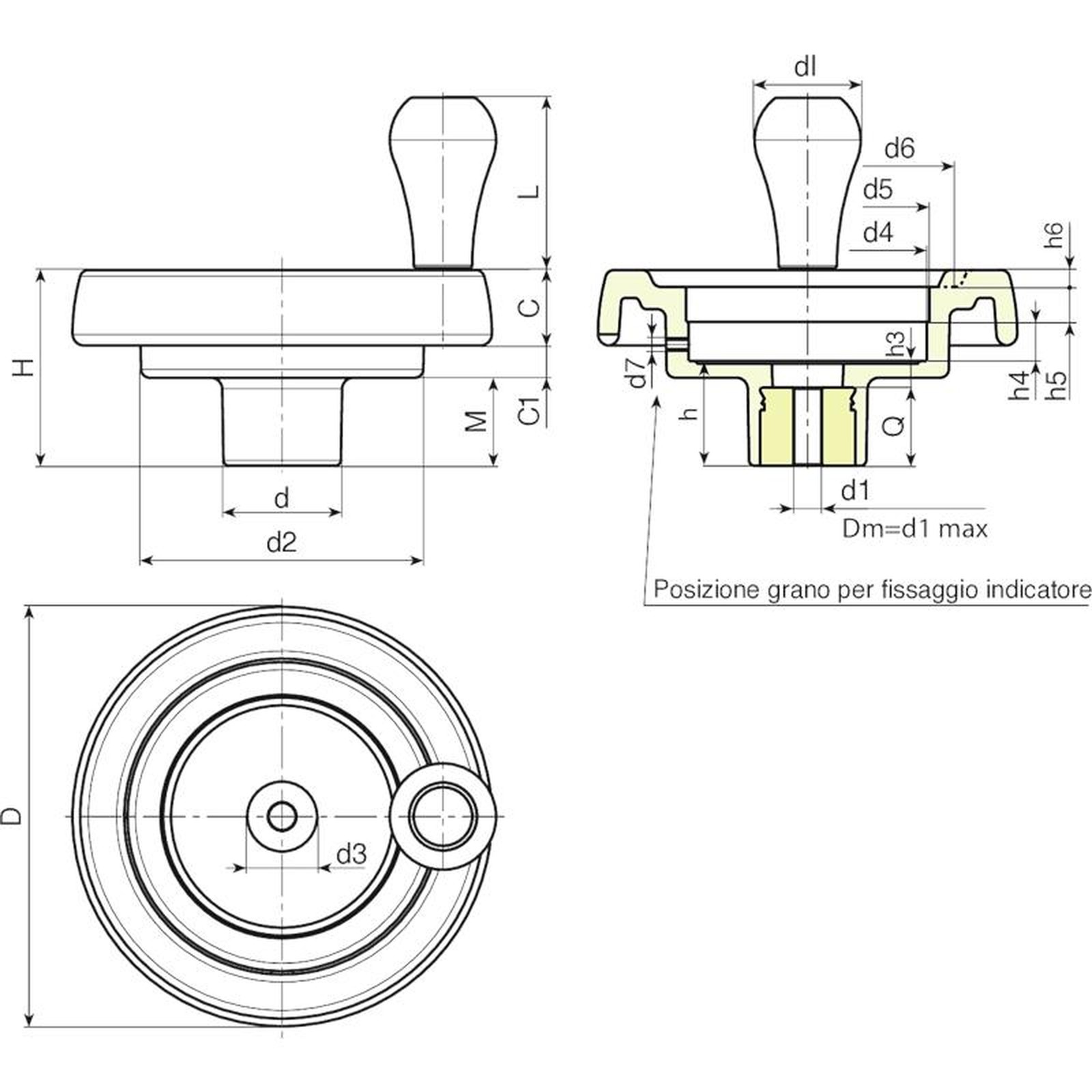

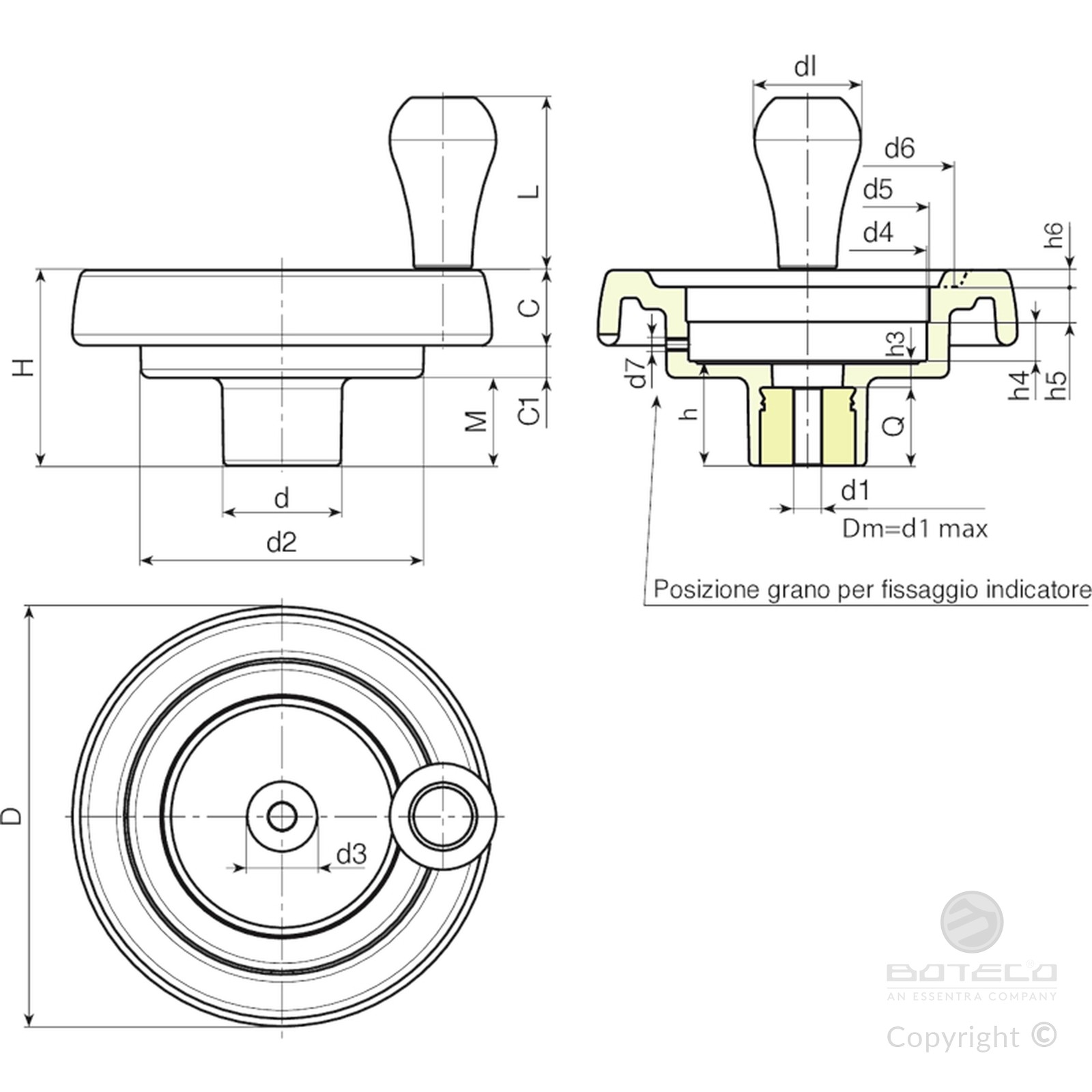

VOLANTINO DI MANOVRA PIENO CON SEDE INDICATORE E MANICO GIREVOLE M202

Materiali:

Poliammide rinforzata e stabilizzata.

Resistente ad olii e grassi.

Superficie:

Satinata.

Colore:

Nero(RAL 9011).

Inserto:

Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

Inserto laterale:

Boccola in ottone con foro filettato passante.

Manico laterale:

Manico girevole Art. M202.

Indicatore Montabile:

Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagine relative agli articoli K650 e K660.

(*) Con l’adattatore KS08050.T01 è possibile montare l’indicatore K650050.

Fissaggio:

Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.

Richieste Speciali:

Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.

Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.

Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.

Indicatore da ordinare a parte.

Su richiesta e per quantità la sede indicatore può essere variata.

Corrispondenze Diametri/Indicatori:

d5=50 --> K650050

d5=80 --> K650080 o K660080
