J127

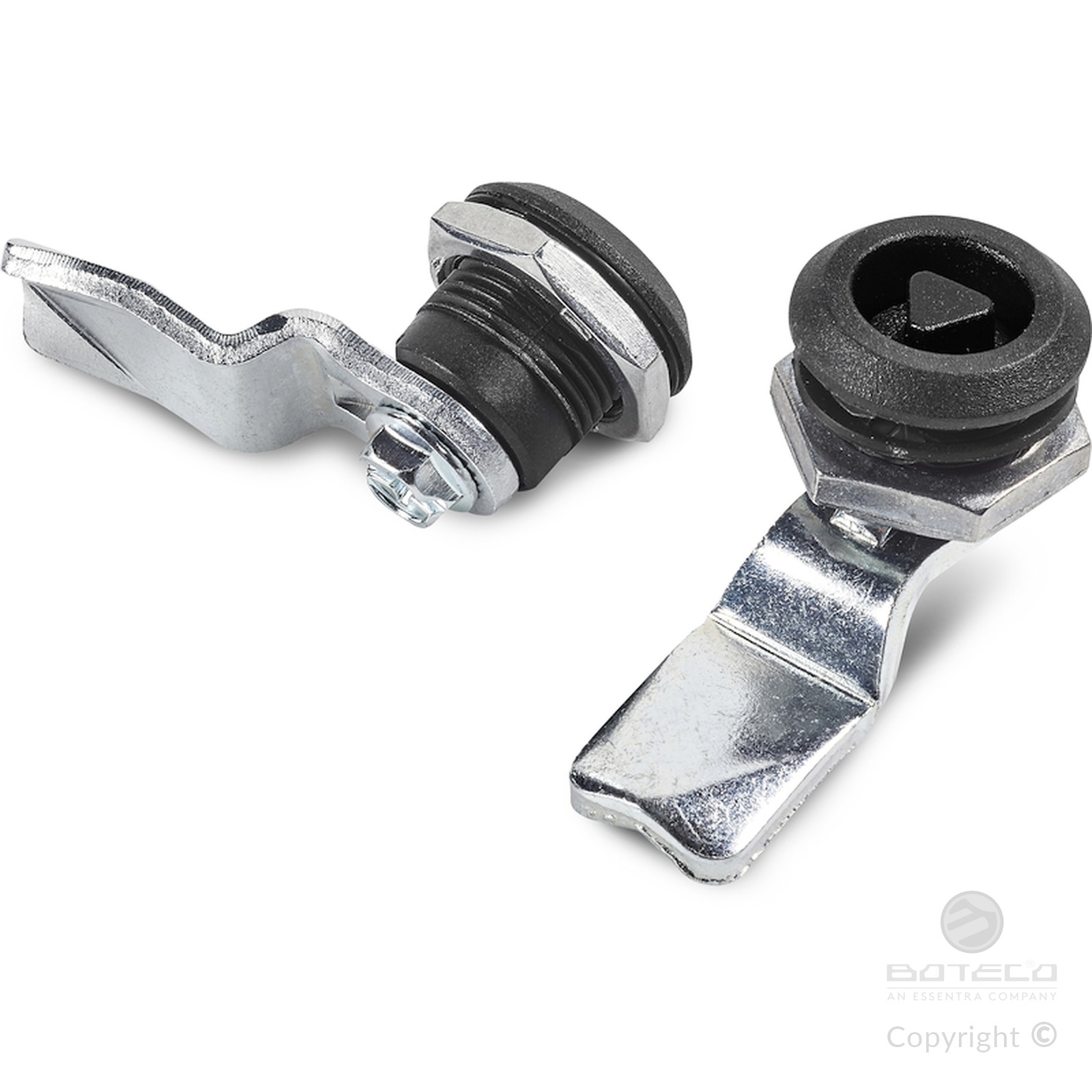

CHIUSURA UNIVERSALE 1/4 GIRO IN PLASTICA FILETTO M22 CON CHIAVE CON TRIANGOLO
Serrature 1/4 giro M22

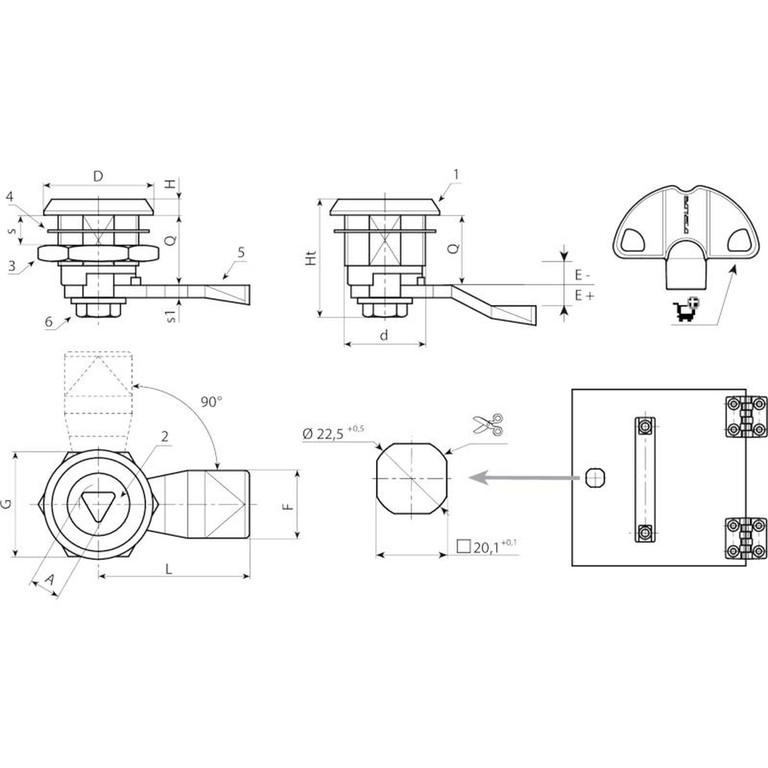

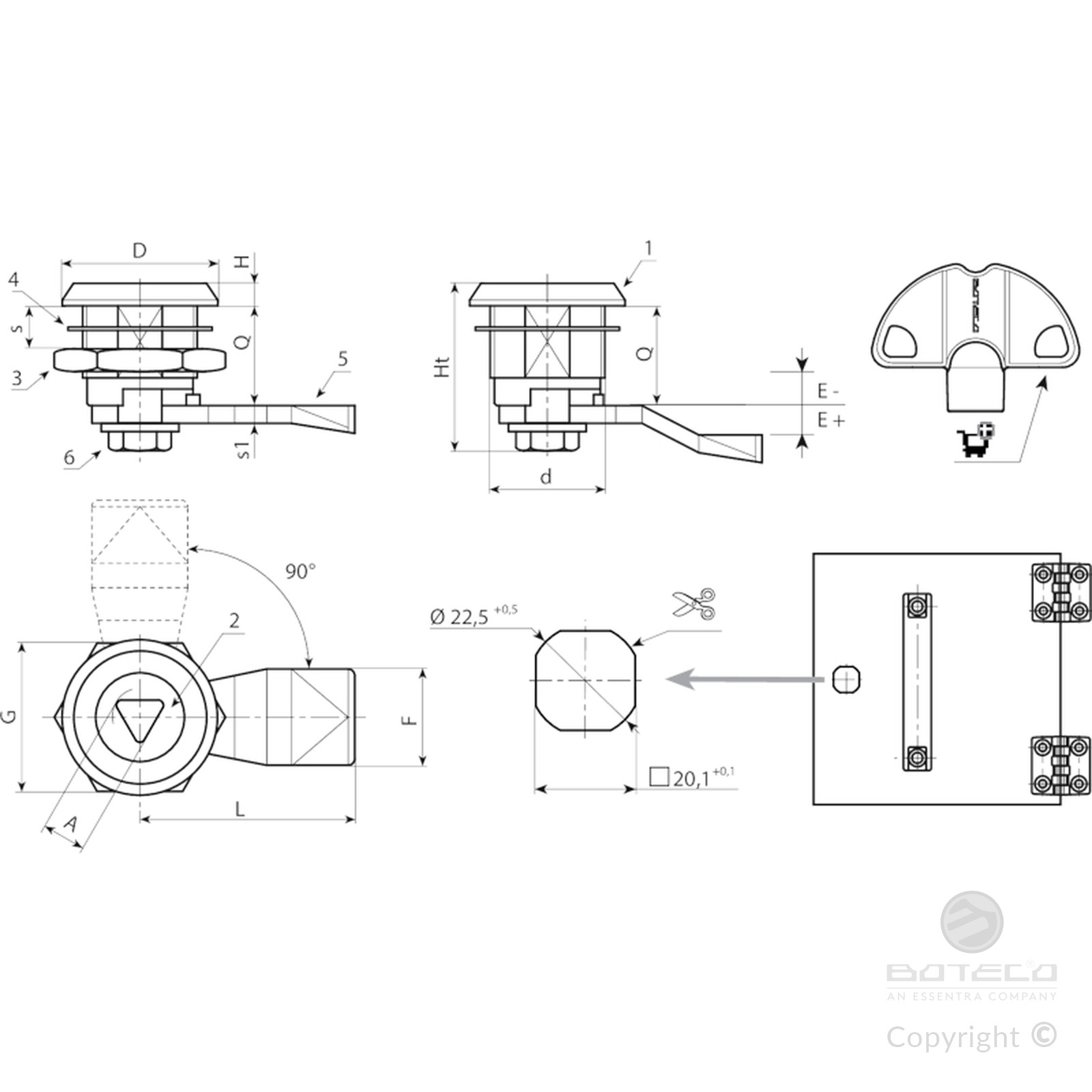

Materiali:
(1) Corpo serratura M22x1,5 (statore), in poliammide PA6.6 rinforzata. Resistente ad oli e grassi.
(2) Nottolino con forma trinagolare, in poliammide PA6.6 rinforzata.
(3) Dado esagonale di fissaggio M22x1,5 in zama pressofusa.
(4) Guarnzione in gomma.
(5) Leva di chiusura in acciaio, (E=0 forma diritta, E=2,4,6,8,10 forma piegata esterna, E=-2 forma piegata interna).
(6) Vite di fissaggio M6x10 con testa a taglio a croce in acciaio.
Superficie:
(1) Satinata.
(2-3-4-5-6) Liscia.
Colore:
(1) Nero (RAL 9011).
(2-3-4-5-6) Zincatura standard.

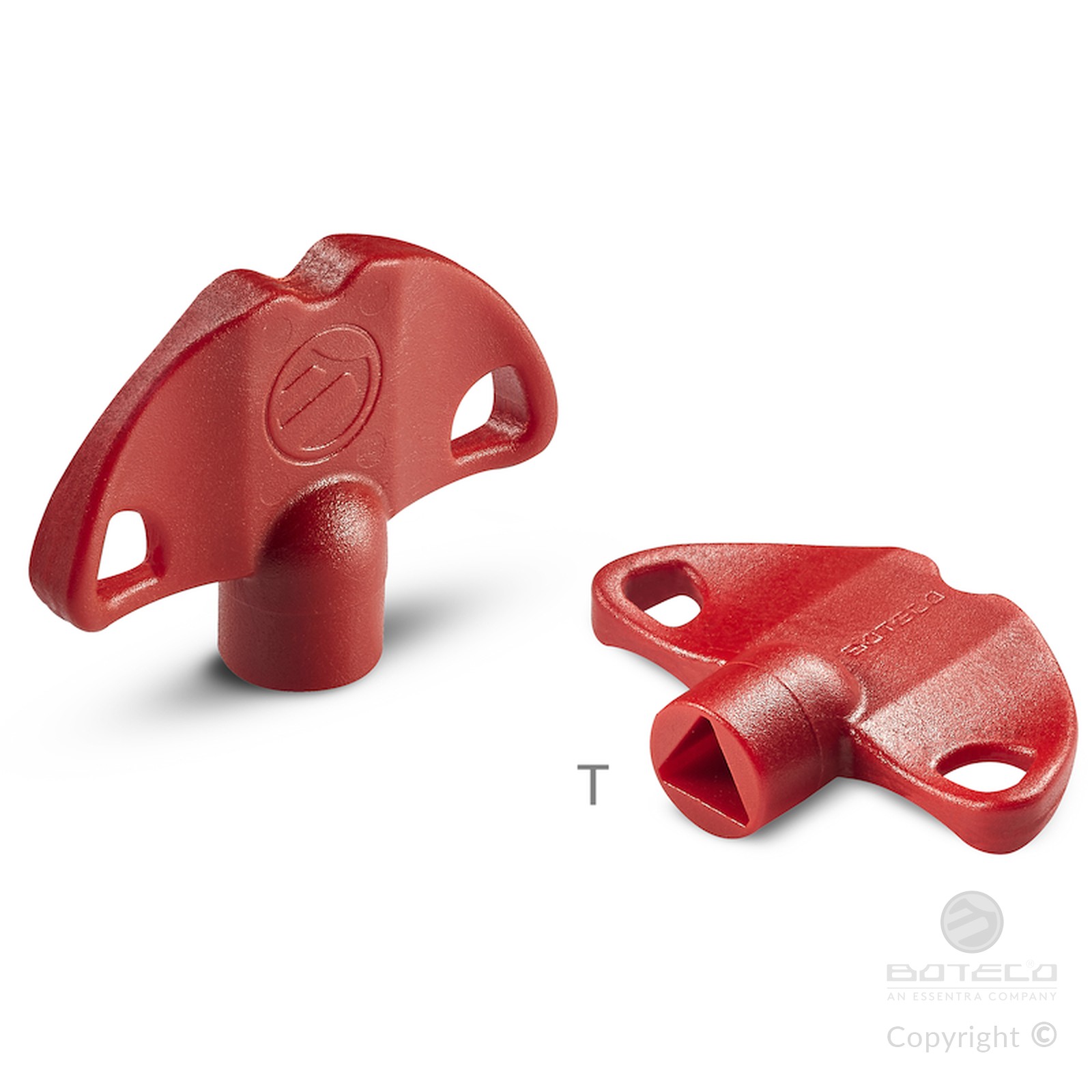

Chiave (Opzionale):
Chiave in poliammide (PA6) rossa art. J090.
ATTENZIONE: La chiave non è in dotazione. Da ordinare separatamente.
Rotazione:
90°.
Richieste Speciali:
Su richiesta è possibile avere la serratura completa della sua chiave. Aggiungere la lettera C in fondo al codice principale.
| Codice | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chiave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J12722.T08E-4X4501 | 8 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J12722.T08E-2X4501 | 8 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J12722.T08E00X4501 | 8 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J12722.T08E02X4501 | 8 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J12722.T08E04X4501 | 8 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J12722.T08E06X4501 | 8 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J12722.T08E08X4501 | 8 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J12722.T08E10X4501 | 8 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J12722.T08E12X4501 | 8 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
