Descrizione

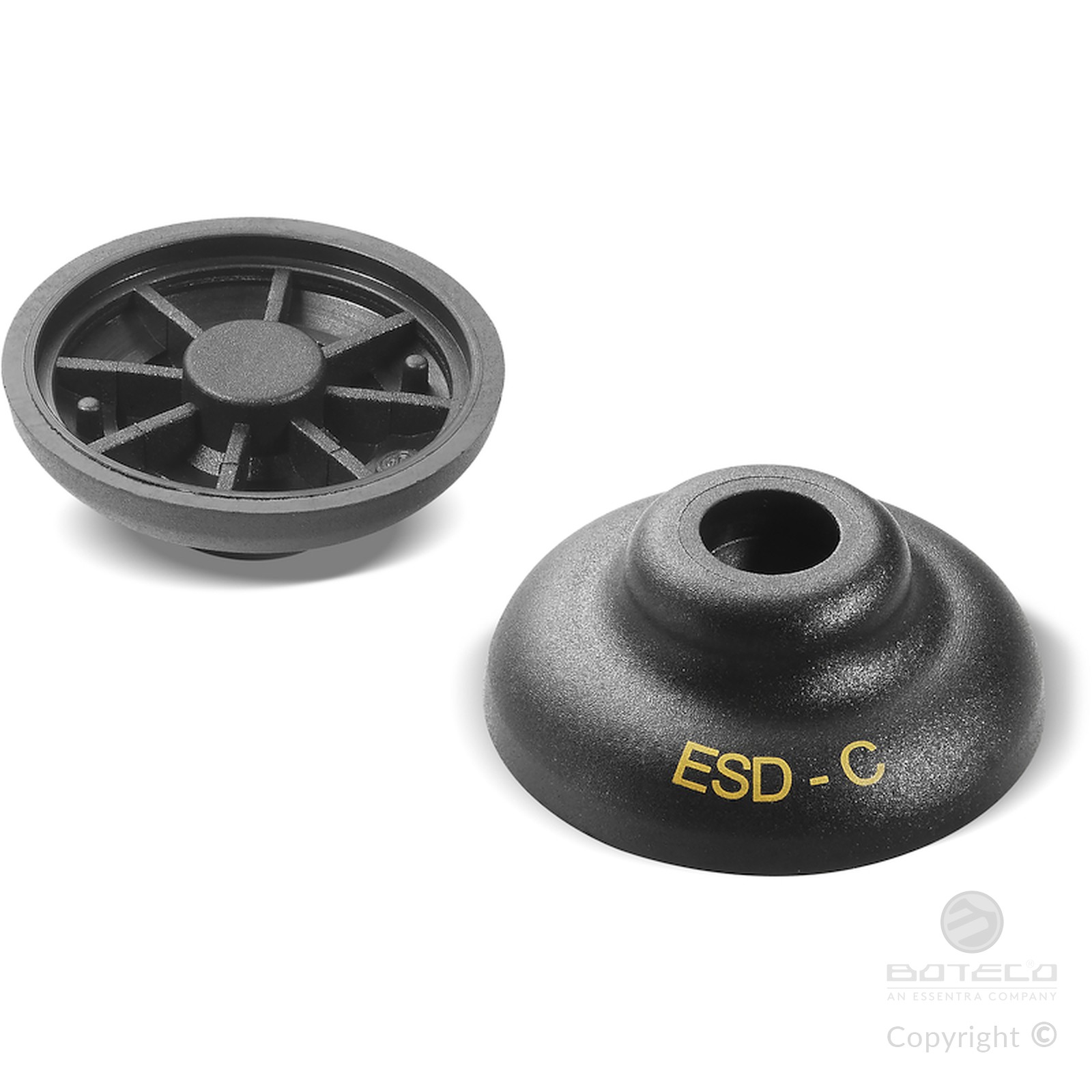

Note: Questo articolo è prodotto con materiale additivato ESD-C (Electro Static Discharge – Conductive) secondo la norma EN 100015/1 e IEC 61340-5-1. Il prodotto risulta conduttivo e previene la formazione di scariche elettrostatiche facilitandone il passaggio a terra. Una tampografia in colore giallo (ESD-C) aiuta la sua identificazione. Prodotto adatto per linee di produzione di materiale elettronico e per uso su atmosfere esplosive.
Materiali:
PIE.40-50-60:
Poliammide rinforzata. Resistente ad olii e grassi.
PIE.40-50-60ESD:
Poliammide rinforzata, con additivi conduttivi (ESD-C). Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero(RAL 9011).
Richieste speciali:
PIE.40-50-60: Su richiesta e per quantità il piede può essere fornito di colore Arancio (RAL 2004).
PIE.40-50-60ESD: Nessuna.

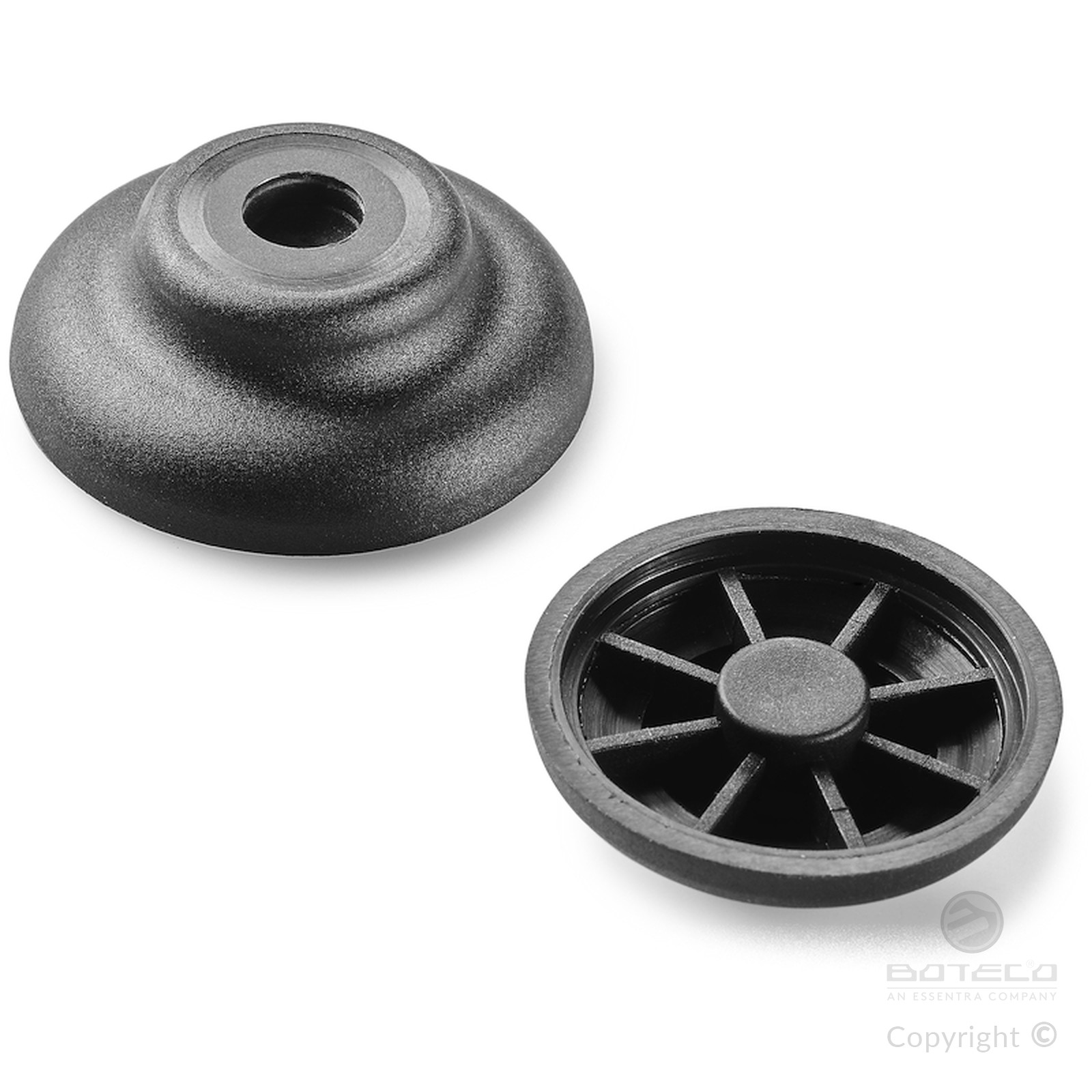

Versione standard

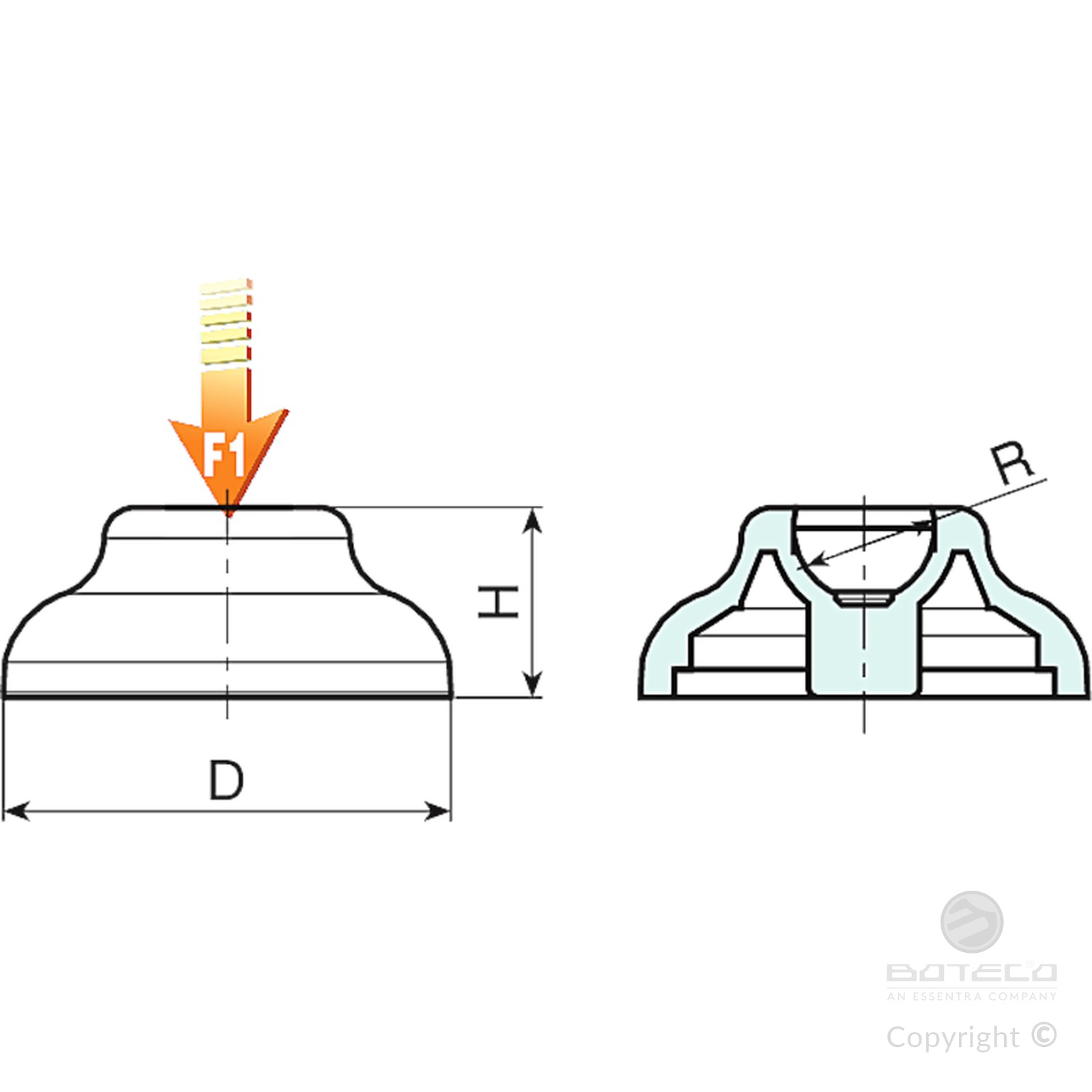

| Codice | Art. | D | H | R | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|
| PIE.040S12.4 | PIE.040S12.4 | 40 | 17 | 12.4 | 12 | 10000 |
| PIE.040S15 | PIE.040S15 | 40 | 17 | 15 | 12 | 10000 |
| PIE.050S12.4 | PIE.050S12.4 | 50 | 18 | 12.4 | 16 | 10000 |
| PIE.050S15 | PIE.050S15 | 50 | 18 | 15 | 16 | 10000 |
| PIE.060S12.4 | PIE.060S12.4 | 60 | 20 | 12.4 | 25 | 10000 |
| PIE.060S15 | PIE.060S15 | 60 | 20 | 15 | 24 | 15000 |
| PIE.060S24 | PIE.060S24 | 60 | 20 | 24 | 24 | 15000 |
Versione ESD

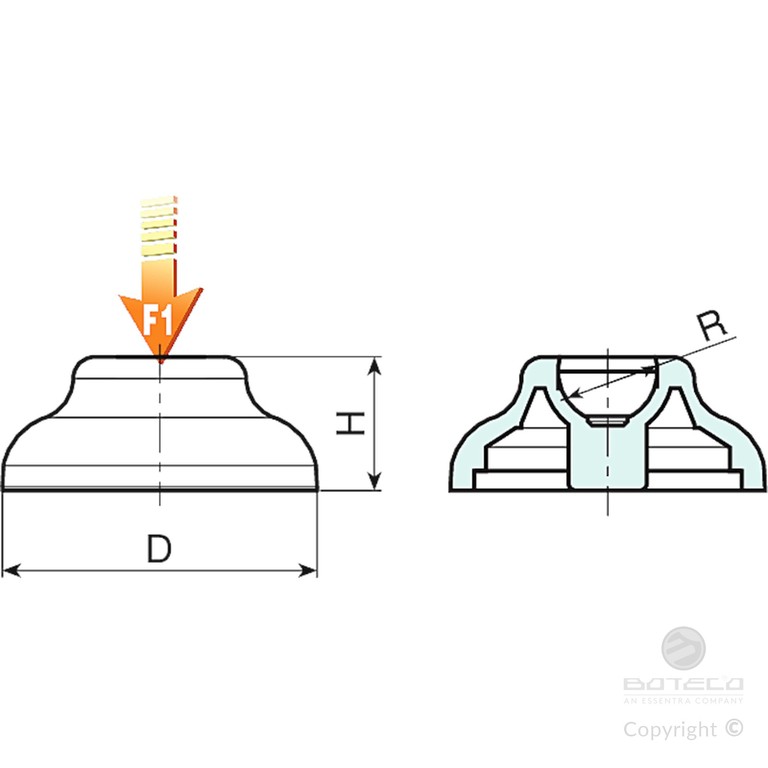

| Codice | Art. | D | H | R | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|
| PIE.040S12.4ESD | PIE.040S12.4ESD | 40 | 17 | 12.4 | 12 | 10000 |
| PIE.040S15ESD | PIE.040S15ESD | 40 | 17 | 15 | 12 | 10000 |
| PIE.050S12.4ESD | PIE.050S12.4ESD | 50 | 18 | 12.4 | 16 | 10000 |
| PIE.050S15ESD | PIE.050S15ESD | 50 | 18 | 15 | 16 | 10000 |
| PIE.060S12.4ESD | PIE.060S12.4ESD | 60 | 20 | 12.4 | 25 | 10000 |
| PIE.060S15ESD | PIE.060S15ESD | 60 | 20 | 15 | 24 | 15000 |
| PIE.060S24ESD | PIE.060S24ESD | 60 | 20 | 24 | 24 | 15000 |
