P906

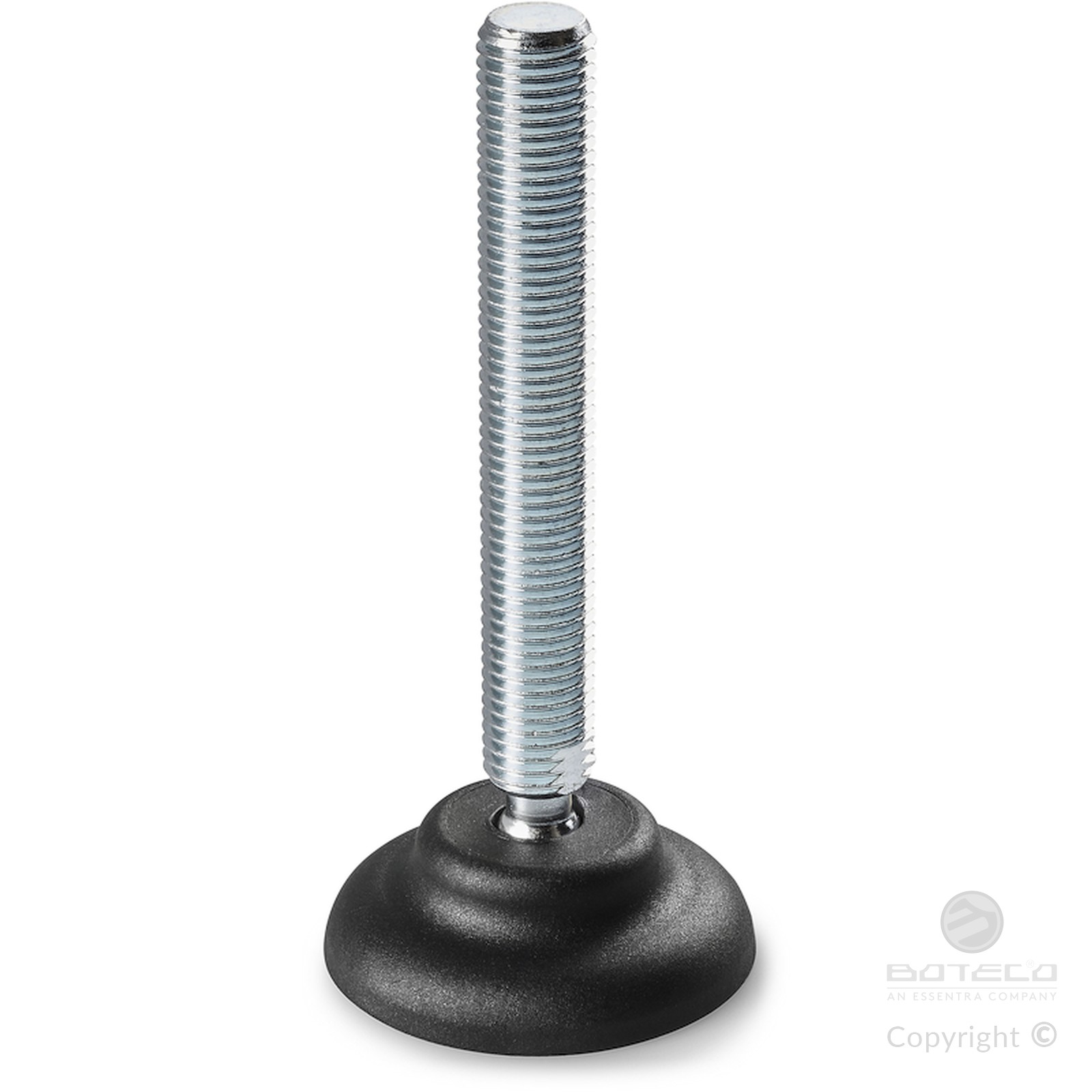

PIEDINO DI APPOGGIO PICCOLO CON STELO SNODATO TIPO B IN ACCIAIO E CON SFERA 12.4
Piedi in plastica - stelo snodato
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero(RAL 9011).
Inserti:
Stelo filettato e snodato (sfera 12,4) con sede per chiave fresata (tipo B) in acciaio zincato, (tolleranza filetto 6g).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.
Su richiesta e per quantità il piede può essere fornito di colore Arancio (RAL 2004).
Versione P906: Piede di appoggio con stelo tipo B (sede chiave fresata) e sfera 12,4

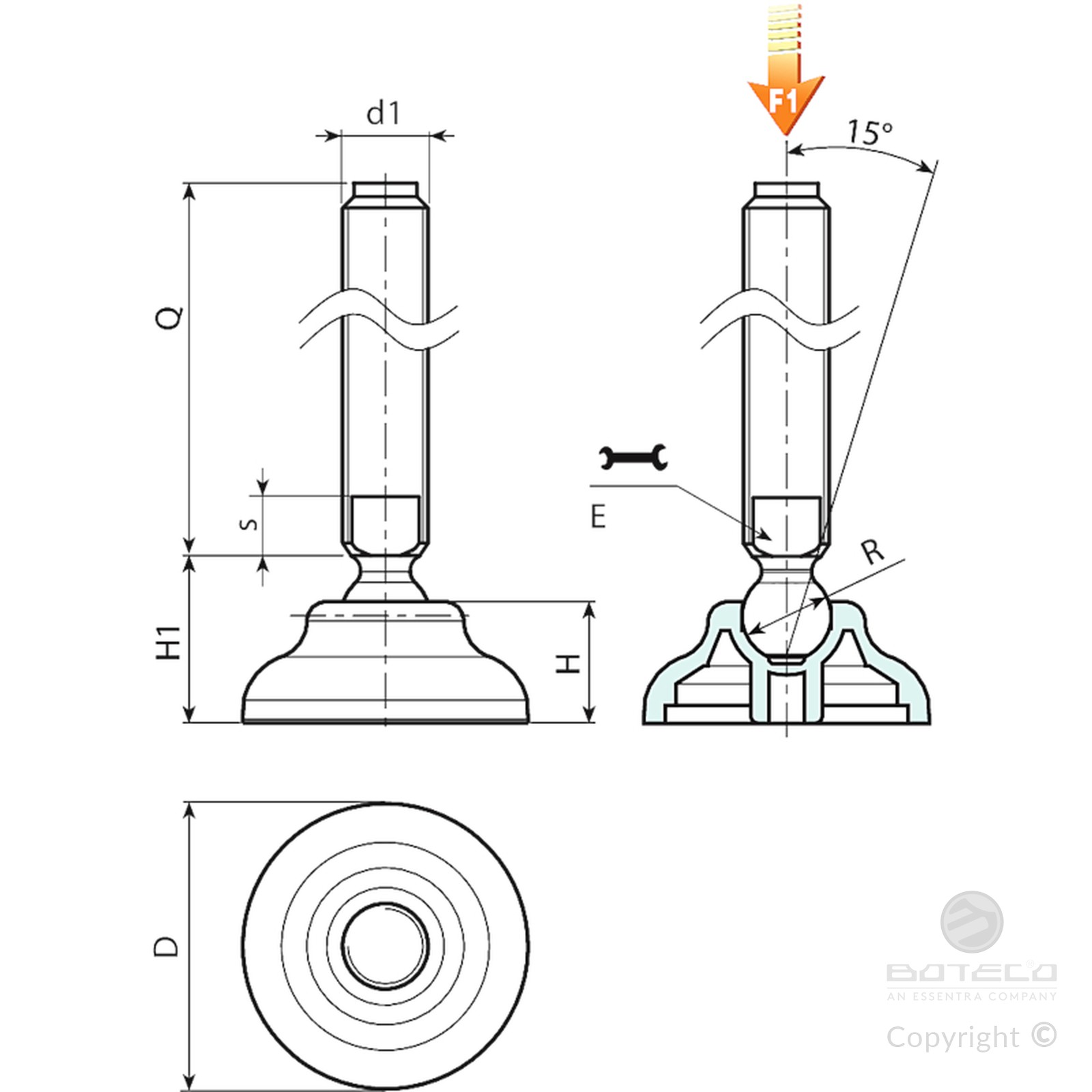

| Codice | Art. | D | H | H1 | E | s | R | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P90660.0005 | P90660.TM16X7001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 70 | 126 | 10 |
| P90660.0006 | P90660.TM16X9001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 90 | 152 | 10 |
| P90660.0001 | P90660.TM16X11001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 110 | 178 | 10 |
| P90660.0002 | P90660.TM16X13001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 130 | 204 | 10 |
| P90660.0003 | P90660.TM16X15001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 150 | 230 | 10 |
| P90660.0004 | P90660.TM16X17001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 170 | 256 | 10 |
Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
Lunghezze perno a richiesta con un minimo di 100 pezzi.
