Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero( RAL 9011).
Inserti:

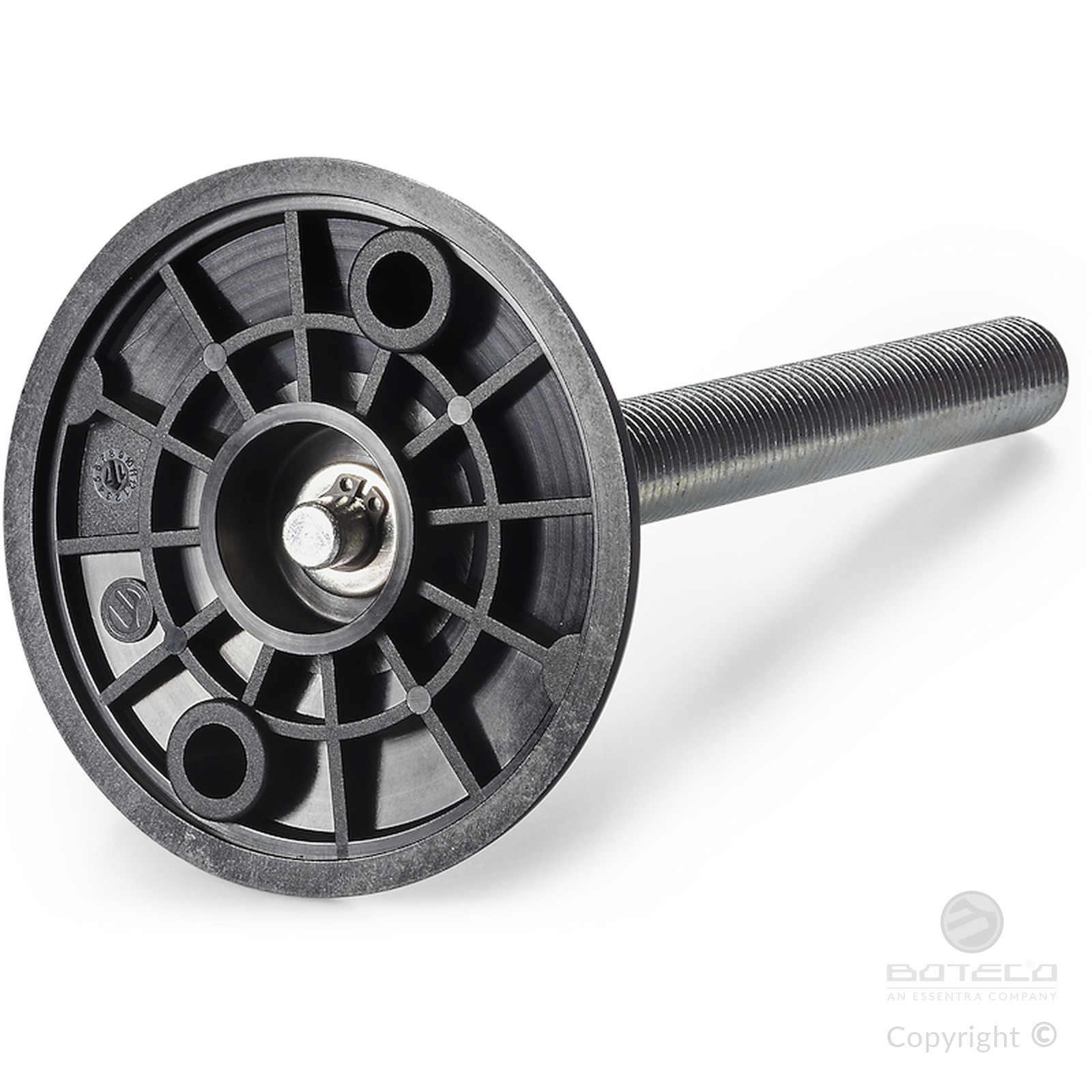

Stelo filettato girevole non snodato in acciaio zincato, con fissaggio tramite seeger.
(1) Anello seeger in acciaio brunito UNI 7435.
(2) Rondella in acciaio inox Aisi 304.
Fissaggio a terra:

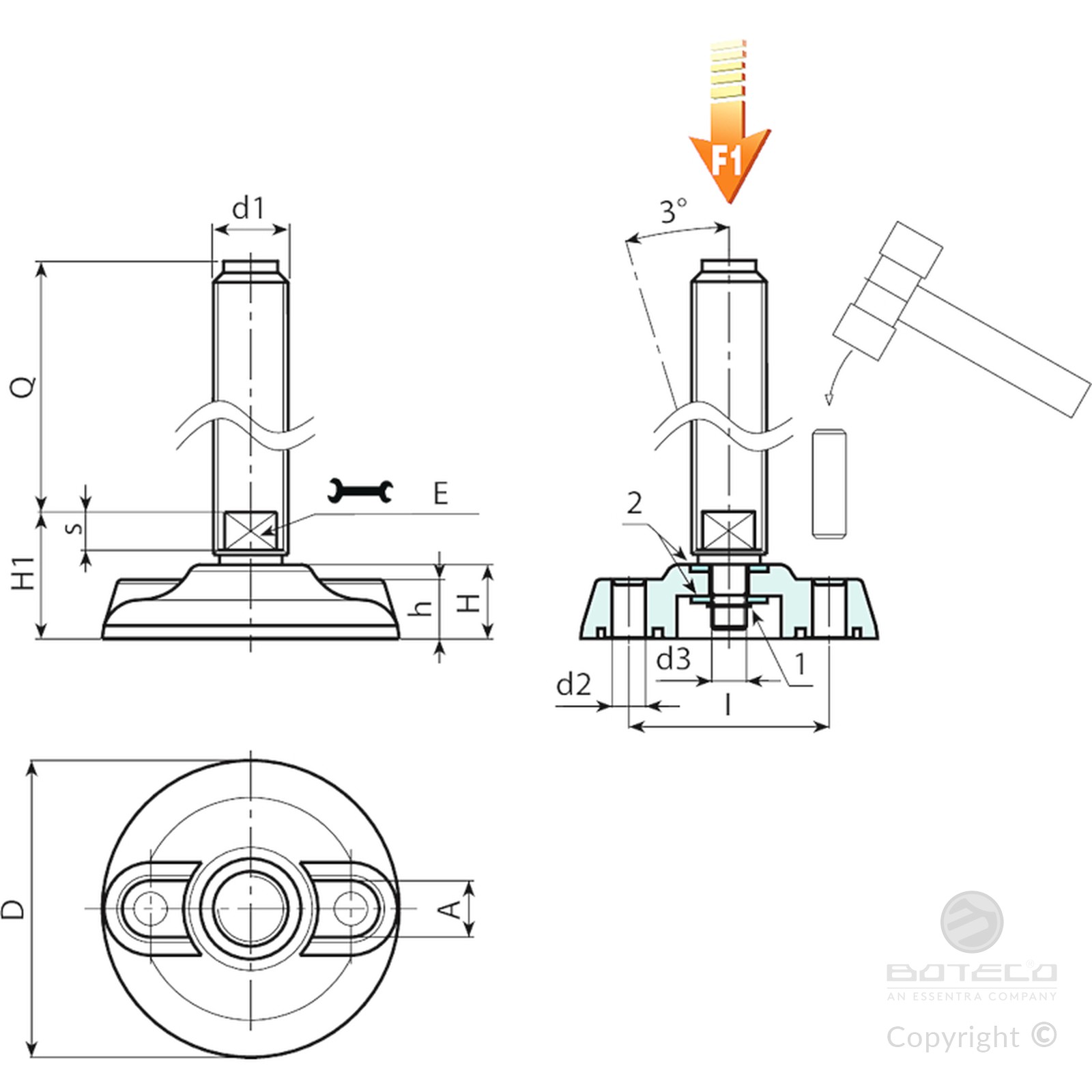

ll piedino viene fornito con i fori per il fissaggio a terra chiusi. Per aprirli rompere la membrana in plastica (vedi disegno).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.
Su richiesta e per quantità il piede può essere fornito di colore Arancio (RAL 2004).
Versione P801: Piede di appoggio con stelo girevole con fissaggio tramite seeger
| Codice | Art. | D | H | I | H1 | h | A | s | d2 | d3 | E | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P801080.0025 | P801080.TM12X05001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 10 | M12 | 50 | 130 | 13 |
| P801080.0001 | P801080.TM12X09001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 10 | M12 | 90 | 143 | 13 |
| P801080.0008 | P801080.TM14X11001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 12 | M14 | 110 | 175 | 13 |
| P801080.0016 | P801080.TM16X15001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 13 | M16 | 150 | 274 | 13 |
| P801105.0016 | P801105.TM16X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 8 | 11 | 10 | 13 | M16 | 150 | 324 | 15 |
| P801105.0022 | P801105.TM20X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 17 | M20 | 150 | 417 | 15 |
| P801105.0024 | P801105.TM20X19001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 17 | M20 | 190 | 500 | 15 |
| P801105.0028 | P801105.TM24X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 19 | M24 | 150 | 553 | 15 |
| P801105.0030 | P801105.TM24X19001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 19 | M24 | 190 | 673 | 15 |
| P801105.0034 | P801105.TM30X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 24 | M30 | 150 | 866 | 15 |
| P801105.0036 | P801105.TM30X19001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 24 | M30 | 190 | 1055 | 15 |
| P801130.0001 | P801130.TM16X09001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 13 | M16 | 90 | 310 | 17 |
| P801130.0004 | P801130.TM16X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 13 | M16 | 150 | 391 | 17 |
| P801130.0007 | P801130.TM20X11001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 17 | M20 | 110 | 404 | 17 |
| P801130.0009 | P801130.TM20X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 17 | M20 | 150 | 485 | 17 |
| P801130.0011 | P801130.TM20X19001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 17 | M20 | 190 | 565 | 17 |
| P801130.0016 | P801130.TM24X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 19 | M24 | 150 | 618 | 17 |
| P801130.0018 | P801130.TM24X19001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 19 | M24 | 190 | 738 | 17 |
| P801130.0022 | P801130.TM30X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 24 | M30 | 150 | 931 | 17 |
| P801130.0024 | P801130.TM30X19001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 24 | M30 | 190 | 1120 | 17 |
Lunghezze perno a richiesta con un minimo di 100 pezzi.
Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
