P534
PIEDINO DI APPOGGIO IN ACCIAIO INTEGRALE CON STELO SNODATO TIPO A E SFERA 24
Piedi metallo con stelo snodato
Materiali:
P534:
Base del piede in acciaio automatico tornito.
P534CIN:
Base del piede in acciaio inox (Aisi 303) tornito.
Superficie:
Liscia.
Colore:
P534:
Zincatura standard blue.
P534CIN:
Naturale.
Inserti:
P534:
Stelo filettato e snodato (sfera 24) con base esagonale in acciaio zincato, (tolleranza filetto 6g).
P534CIN:
Stelo filettato e snodato (sfera 24) con base esagonale in acciaio inox (Aisi 303), (tolleranza filetto 6g).
Fissaggio stelo:
Stelo non smontabile. La sfera non è toglibile in quanto il bordo della sede è stato ribattuto.
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.

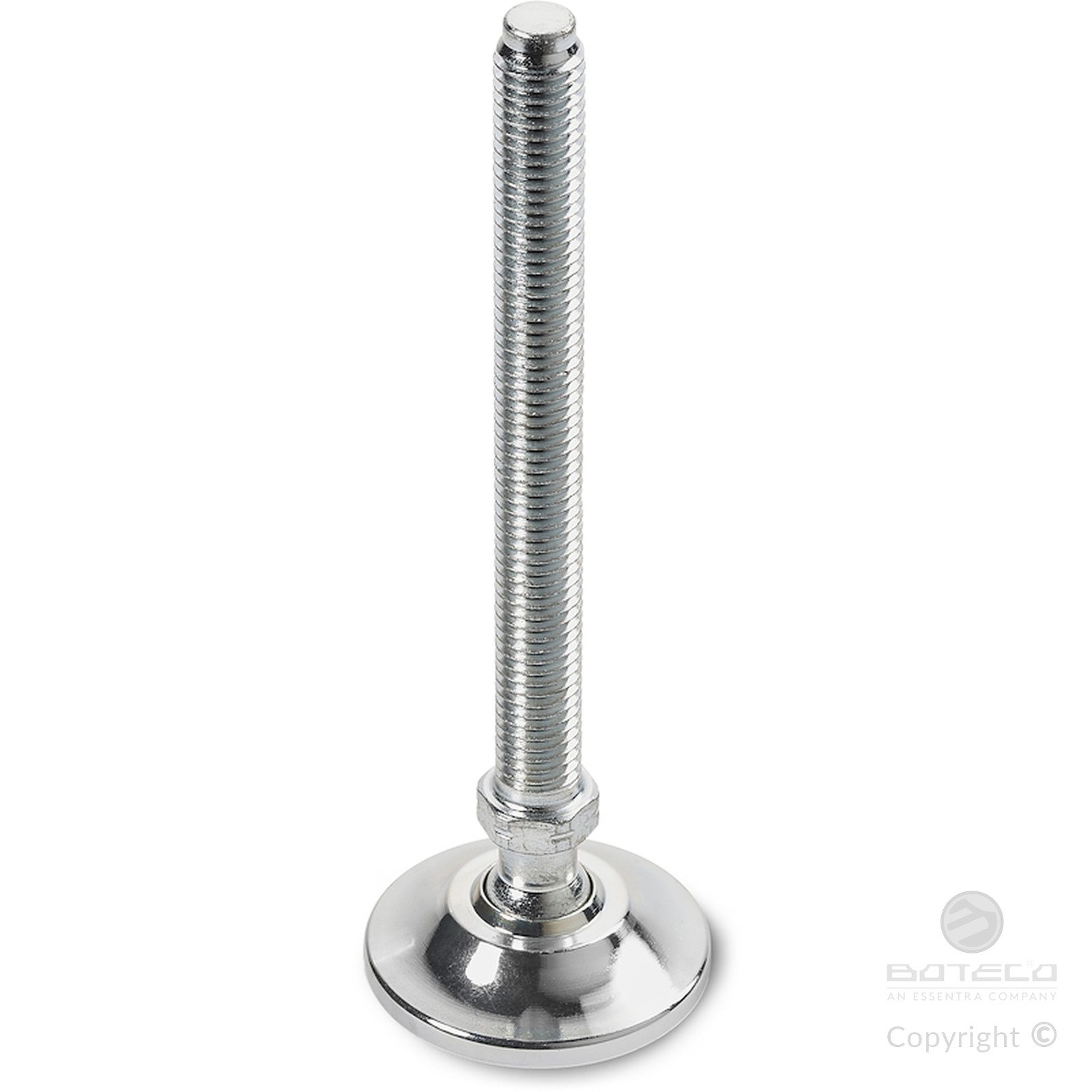

Versione P534: Piede di appoggio in acciaio zincato con stelo tipo A (con esagono) e sfera 24

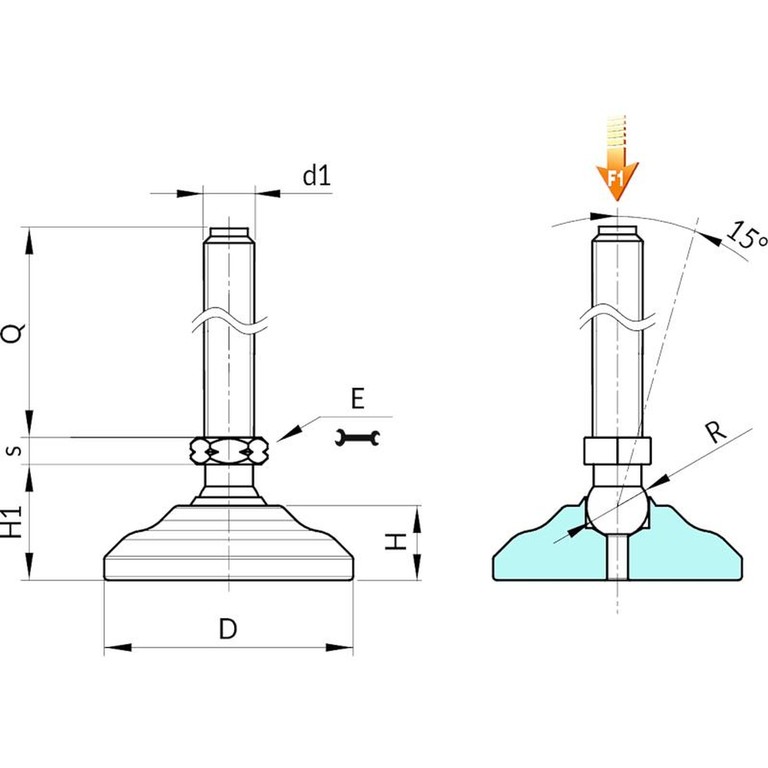

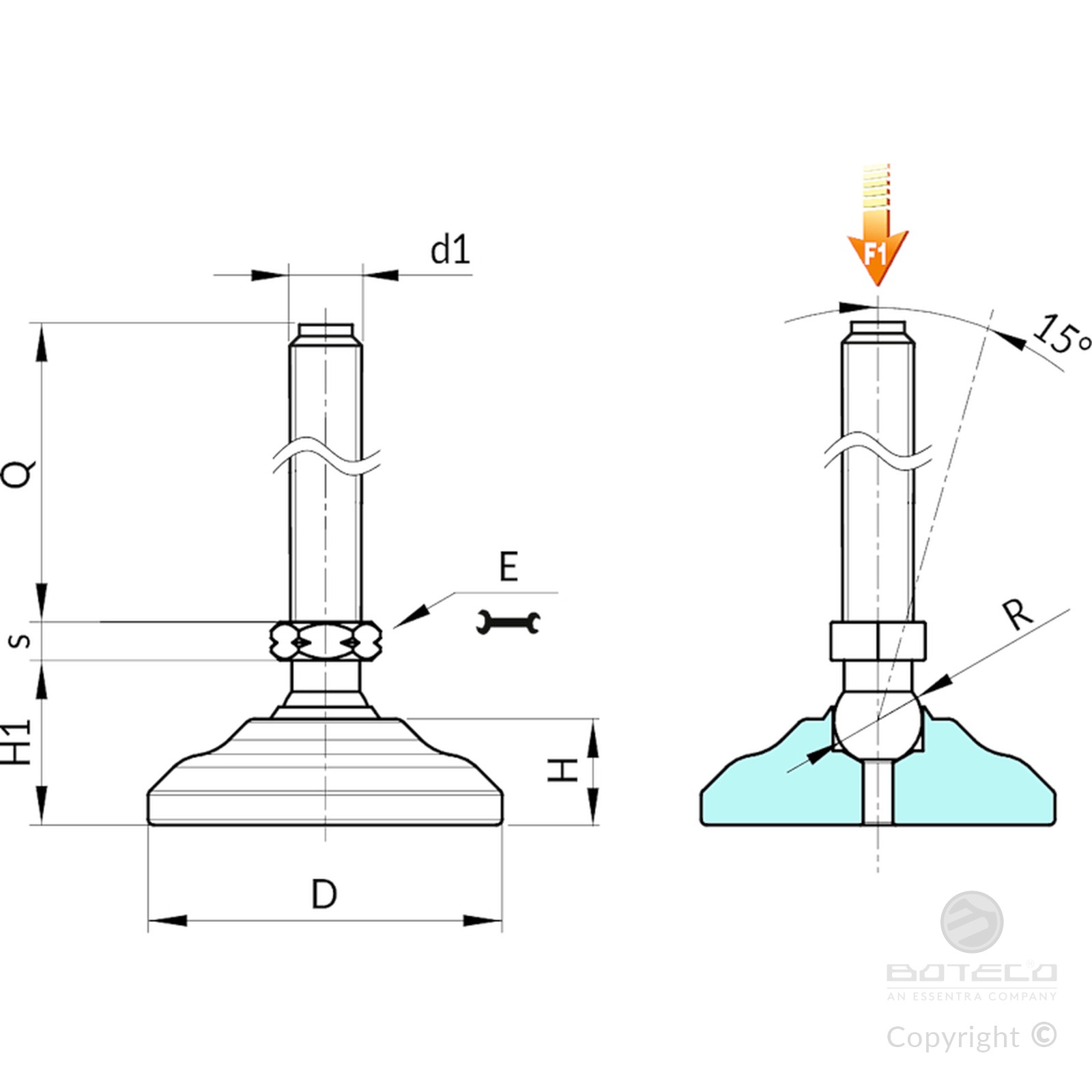

| Codice | Art. | D | H | H1 | E | s | R | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P53460.0012 | P53460.VZM16X90 | 60 | 18 | 40 | 13 | 7 | 24 | M16 | 90 | - | 60 |
| P53460.0013 | P53460.VZM16X110 | 60 | 18 | 40 | 13 | 7 | 24 | M16 | 110 | - | 60 |
| P53460.0014 | P53460.VZM16X130 | 60 | 18 | 40 | 13 | 7 | 24 | M16 | 130 | - | 60 |
| P53460.0015 | P53460.VZM16X150 | 60 | 18 | 40 | 13 | 7 | 24 | M16 | 150 | - | 60 |
| P53460.0016 | P53460.VZM16X170 | 60 | 18 | 40 | 13 | 7 | 24 | M16 | 170 | - | 60 |
| P53460.0017 | P53460.VZM20X90 | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 90 | - | 90 |
| P53460.0018 | P53460.VZM20X110 | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 110 | - | 90 |
| P53460.0019 | P53460.VZM20X130 | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 130 | - | 90 |
| P53460.0020 | P53460.VZM20X150 | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 150 | - | 90 |
| P53460.0021 | P53460.VZM20X170 | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 170 | - | 90 |
Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
Lunghezze perno a richiesta con un minimo di 100 pezzi.

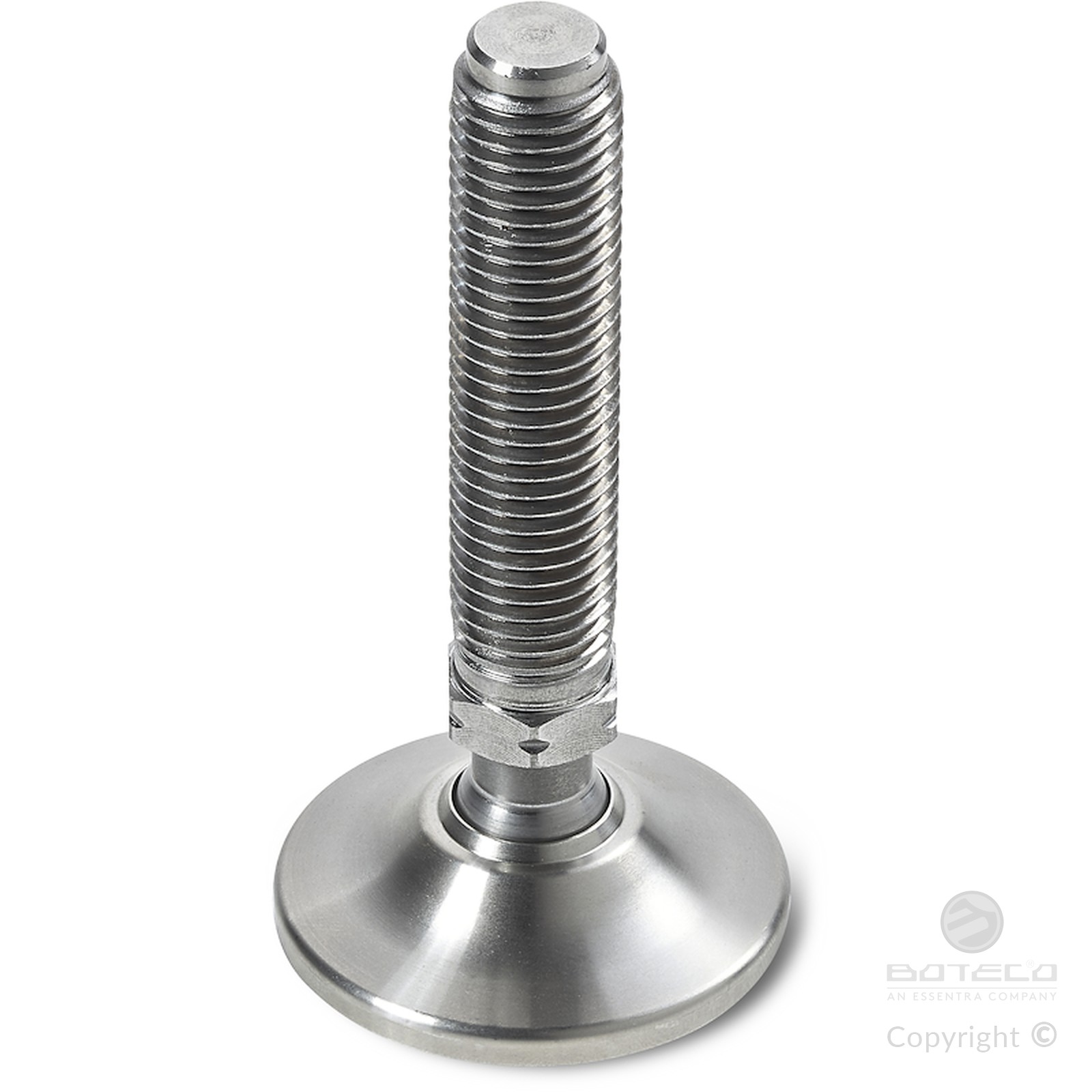

Versione P534CIN: Piede di appoggio in acciaio INOX con stelo tipo A - (con esagono) e sfera 24

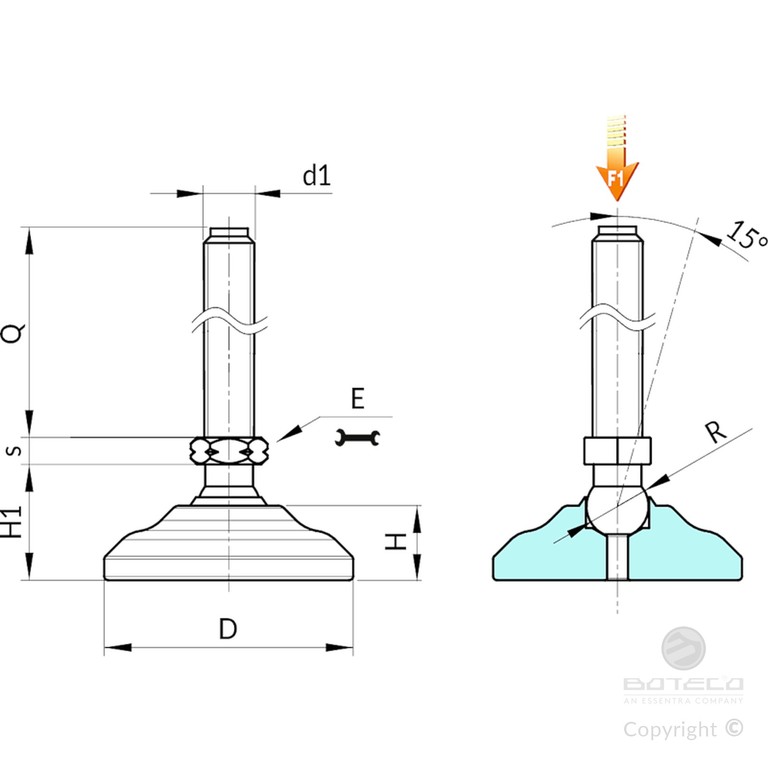

| Codice | Art. | D | H | H1 | E | s | R | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P53460.0001 | P53460.INM16X90CIN | 60 | 18 | 40 | 13 | 7 | 24 | M16 | 90 | - | 60 |
| P53460.0002 | P53460.INM16X110CIN | 60 | 18 | 40 | 13 | 7 | 24 | M16 | 110 | - | 60 |
| P53460.0003 | P53460.INM16X130CIN | 60 | 18 | 40 | 13 | 7 | 24 | M16 | 130 | - | 60 |
| P53460.0004 | P53460.INM16X150CIN | 60 | 18 | 40 | 13 | 7 | 24 | M16 | 150 | - | 60 |
| P53460.0006 | P53460.INM20X90CIN | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 90 | - | 90 |
| P53460.0007 | P53460.INM20X110CIN | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 110 | - | 90 |
| P53460.0008 | P53460.INM20X130CIN | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 130 | - | 90 |
| P53460.0009 | P53460.INM20X150CIN | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 150 | - | 90 |
| P53460.0010 | P53460.INM20X170CIN | 60 | 18 | 40 | 16 | 7 | 24 | M20 | 170 | - | 90 |
Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
Lunghezze perno a richiesta, con un minimo di 100 pezzi.
