P481

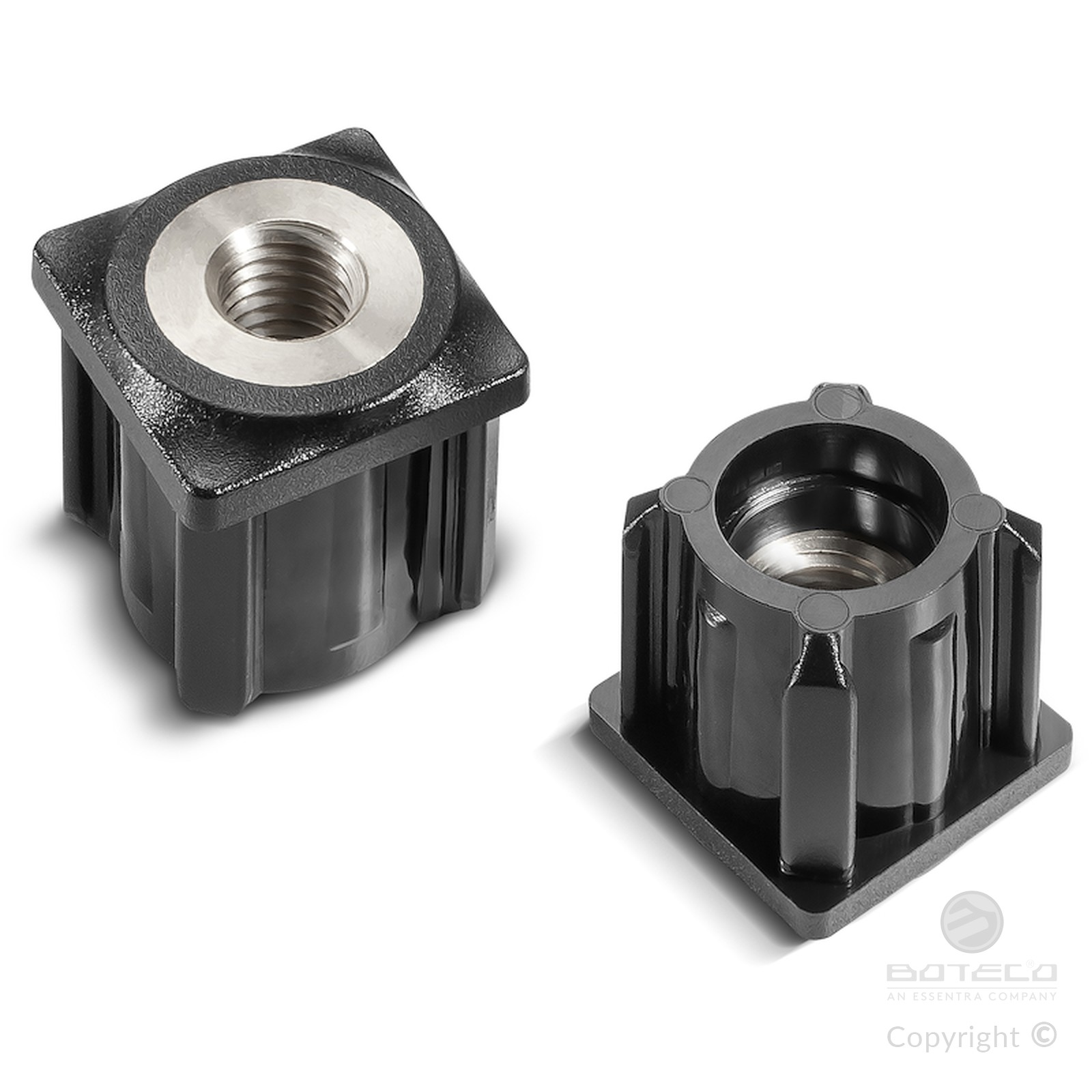

TAPPO PER TUBO QUADRO CON INSERTO FILETTATO PASSANTE (SERIE PESANTE)
Tappi con foro filettato
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero(RAL 9011).
Inserti:
Boccola in ottone nichelato con foro filettato passante, (tolleranza filetto 6H).
Fissaggio:
A pressione.
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.

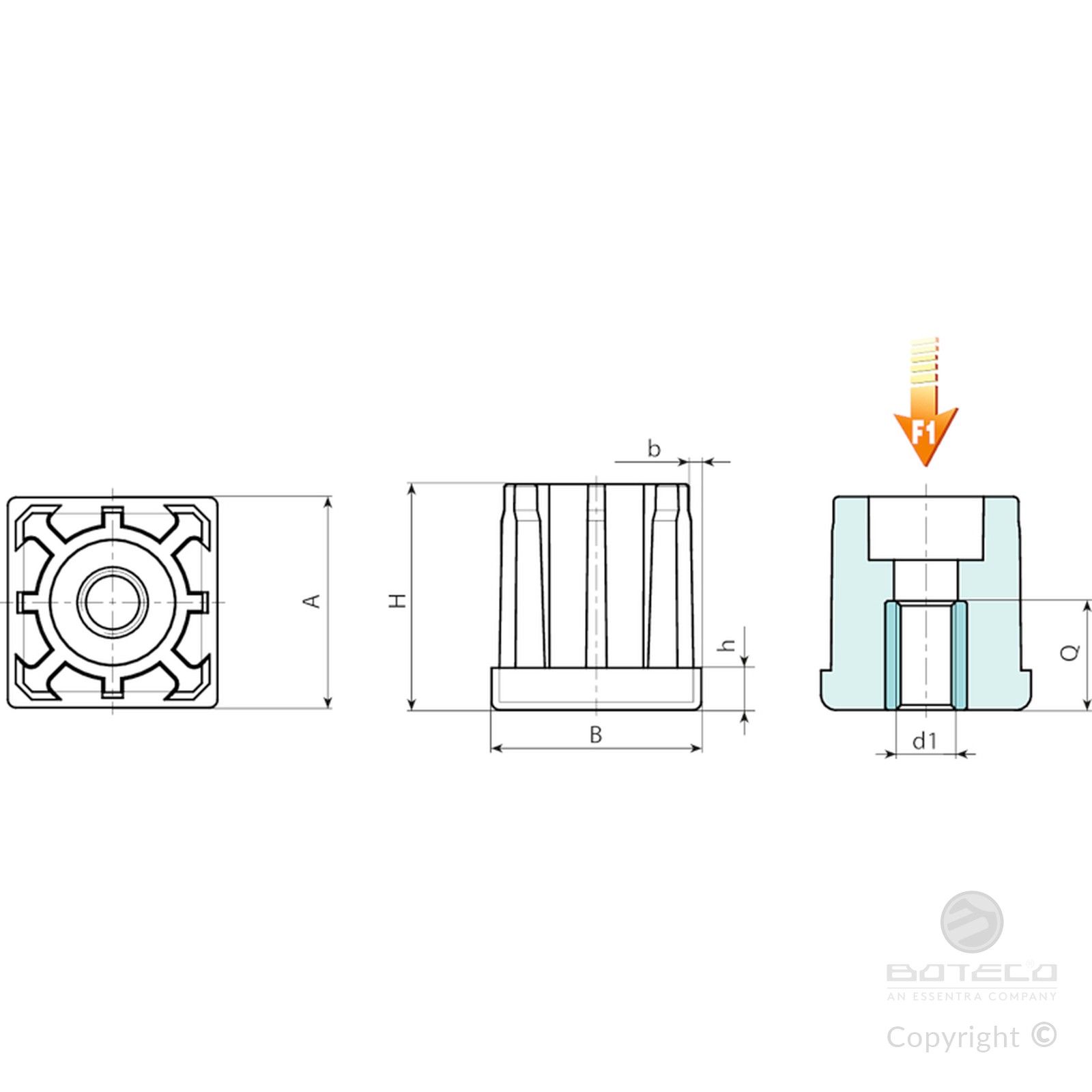

| Codice | art. | A | B | H | h | b spessore del tubo | d1 6H | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|
| P481030.0009 | ART_P481030.T1.5M0801 | 30 | 30 | 32.5 | 6 | 1,5 | M8 | 26 | 63 | 17 |
| P481030.0001 | ART_P481030.T1.5M1001 | 30 | 30 | 32.5 | 6 | 1,5 | M10 | 26 | 59 | 17 |
| P481030.0002 | ART_P481030.T1.5M1201 | 30 | 30 | 32.5 | 6 | 1,5 | M12 | 26 | 55 | 17 |
| P481030.0003 | ART_P481030.T1.5M1401 | 30 | 30 | 32.5 | 6 | 1,5 | M14 | 26 | 50 | 17 |
| P481030.0004 | ART_P481030.T1.5M1601 | 30 | 30 | 32.5 | 6 | 1,5 | M16 | 26 | 46 | 17 |
