W806
POMELLO CON SPINTORE LISCIO SALDABILE IN ACCIAIO BRUNITO
Spintori con corpo liscio con fissaggi alternativi
Materiali:
(4) Pomello lobato in poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
(4) Satinata.
(1-2) Liscia.
Colore:
(4) Nero (RAL 9011).
(1-2) Nero da brunitura.
Inserti:
(3) Molla in acciaio zincato.
(2) Corpo liscio forato in acciaio saldabile.
(1) Perno spintore in acciaio ad alta resistenza e temprato.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
Richieste Speciali:
Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.
ATTENZIONE:
Per evitare problemi durante la saldatura del corpo in acciaio al macchinario, il pomello in plastica viene fornito smontato. Il pomello potra' essere avvitato dopo che il pezzo si sia raffreddato.

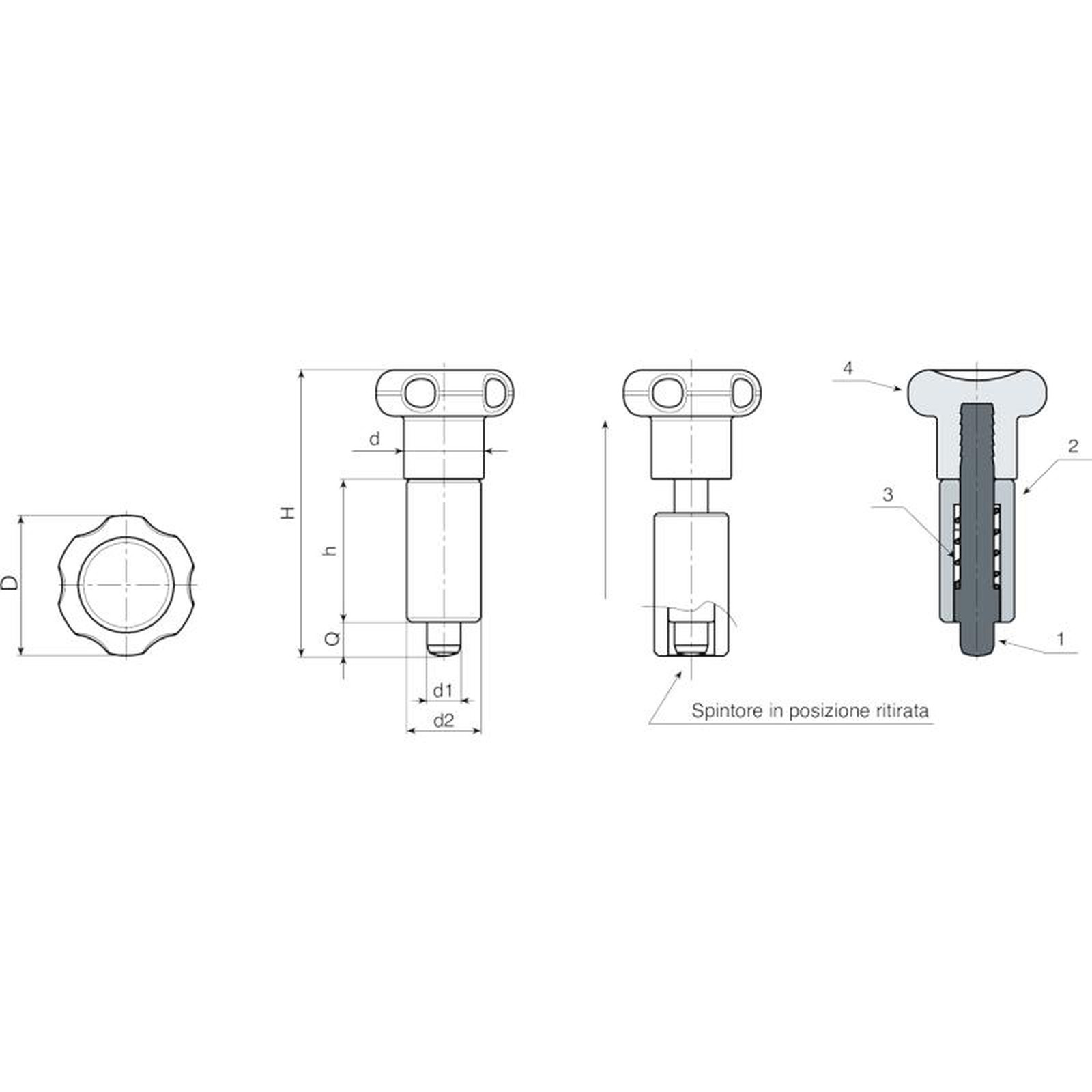

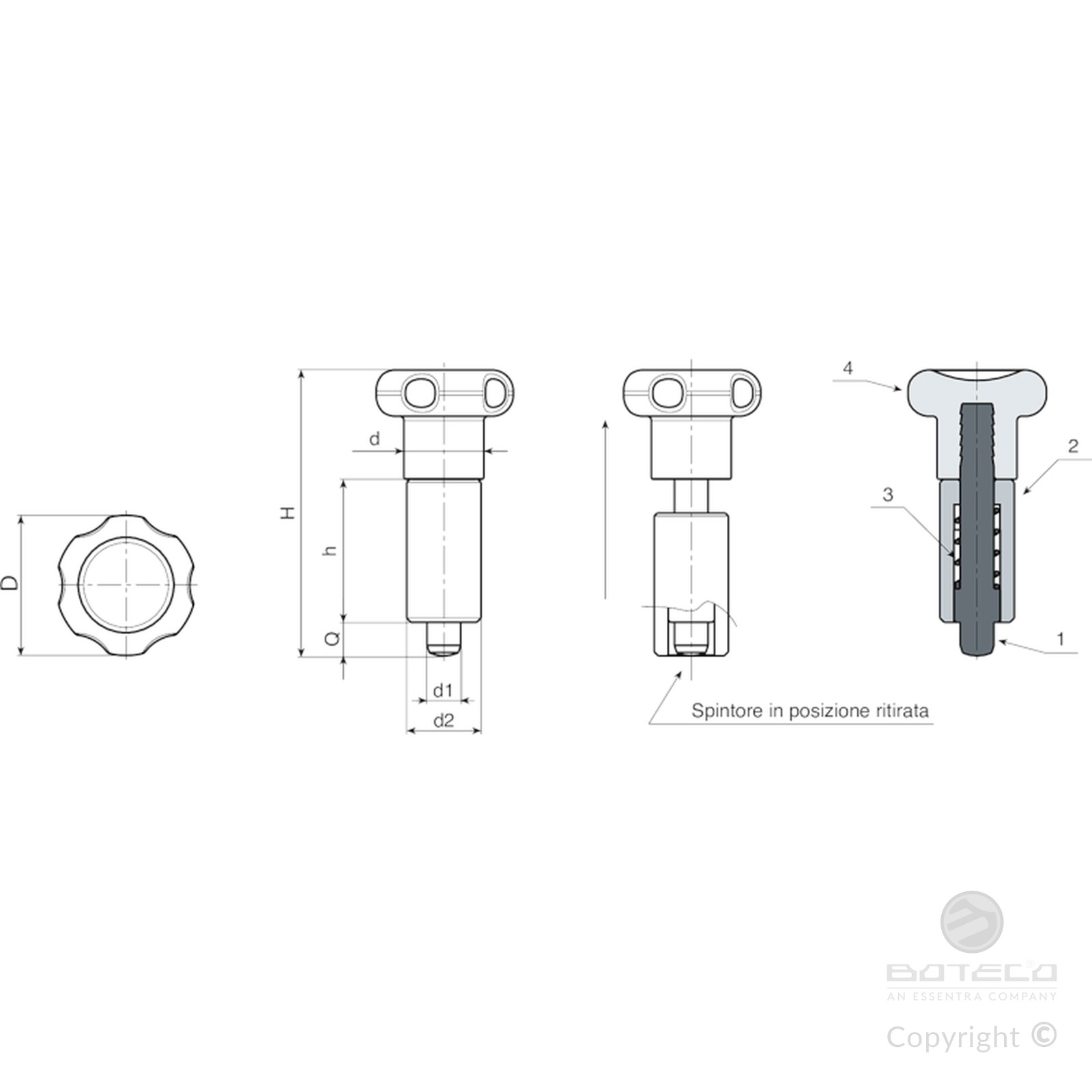

| Codice | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
