W801
POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON DADO DI BLOCCAGGIO
Spintori filettati passo fine - con pomello
Materiali:
(3) Molla in acciaio inox, (Aisi 301).
(4) Pomello lobato in poliammide rinforzata. Non smontabile. Resistente ad olii e grassi.
W801:
(2) Ghiera esagonale filettata in acciaio ad alta resistenza.
(1) Perno spintore in acciaio ad alta resistenza e temprato.
(5) Dado di bloccaggio filettato in acciaio (UNI 5589).
W801CIN:
(2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
(1) Perno spintore in acciaio inox, (Aisi 303).
(5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).
Superficie:
(4) Satinata.
(1-2-3-5) Liscia.
Colore:
(4) Nero (RAL 9011).
W801:
(1-2-5) Brunito.
W801CIN:
(1-2-5) Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
> Dado fornito assemblato.
Richieste Speciali:
Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.
Su richiesta il dado può essere fornito smontato.

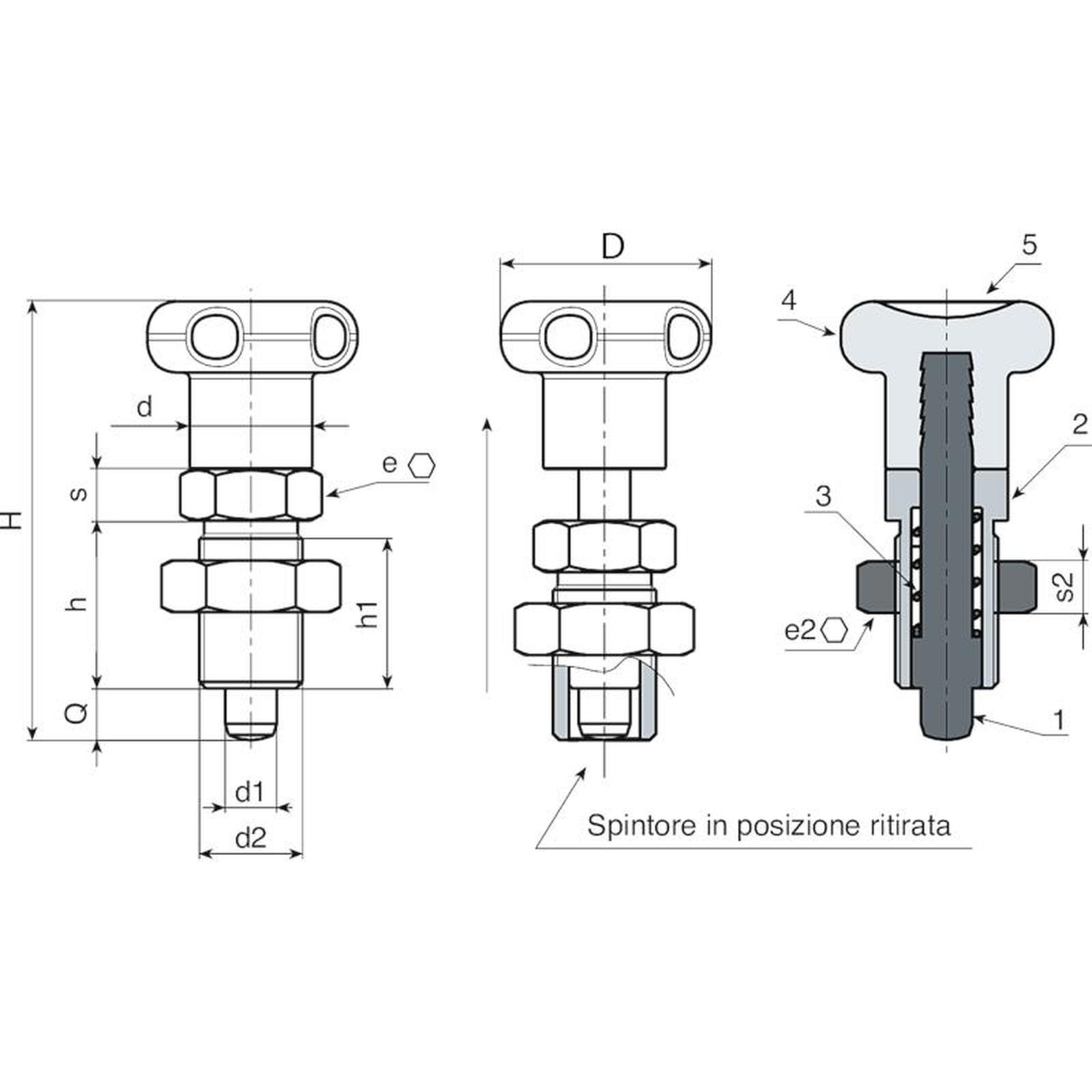

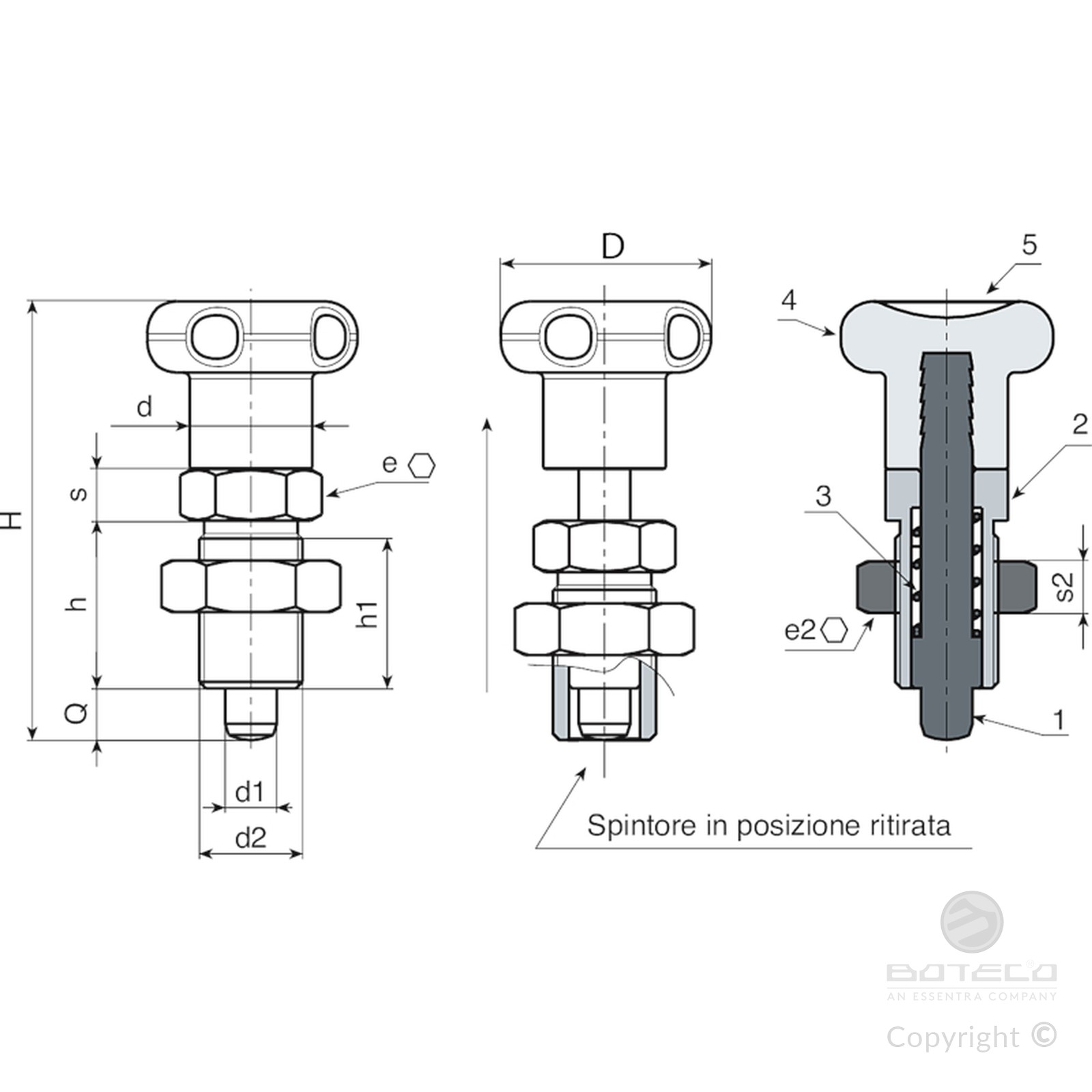

Versione W801 - in acciaio brunito
| Codice | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W801.0007 | W801.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 25 |
| W801.0008 | W801.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 41 |
| W801.0009 | W801.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 89 |
| W801.0010 | W801.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 153 |
Versione W801 CIN - in acciaio inox (Aisi 303)
| Codice | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W801.0001 | W801.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 25 |
| W801.0003 | W801.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 41 |
| W801.0004 | W801.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 89 |
| W801.0006 | W801.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 153 |
