W737CIN

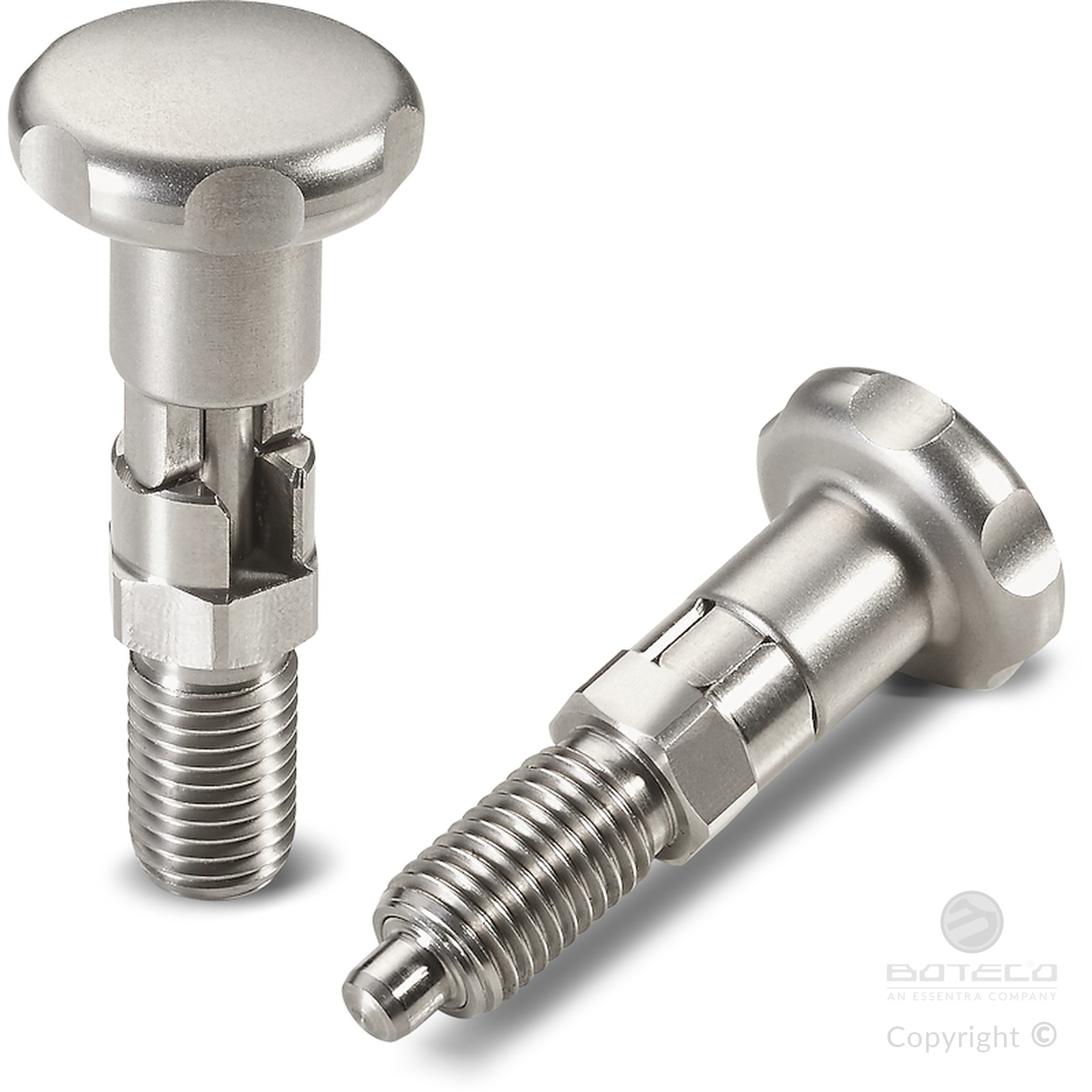

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO
Spintori filettati passo grosso - Inox integrale

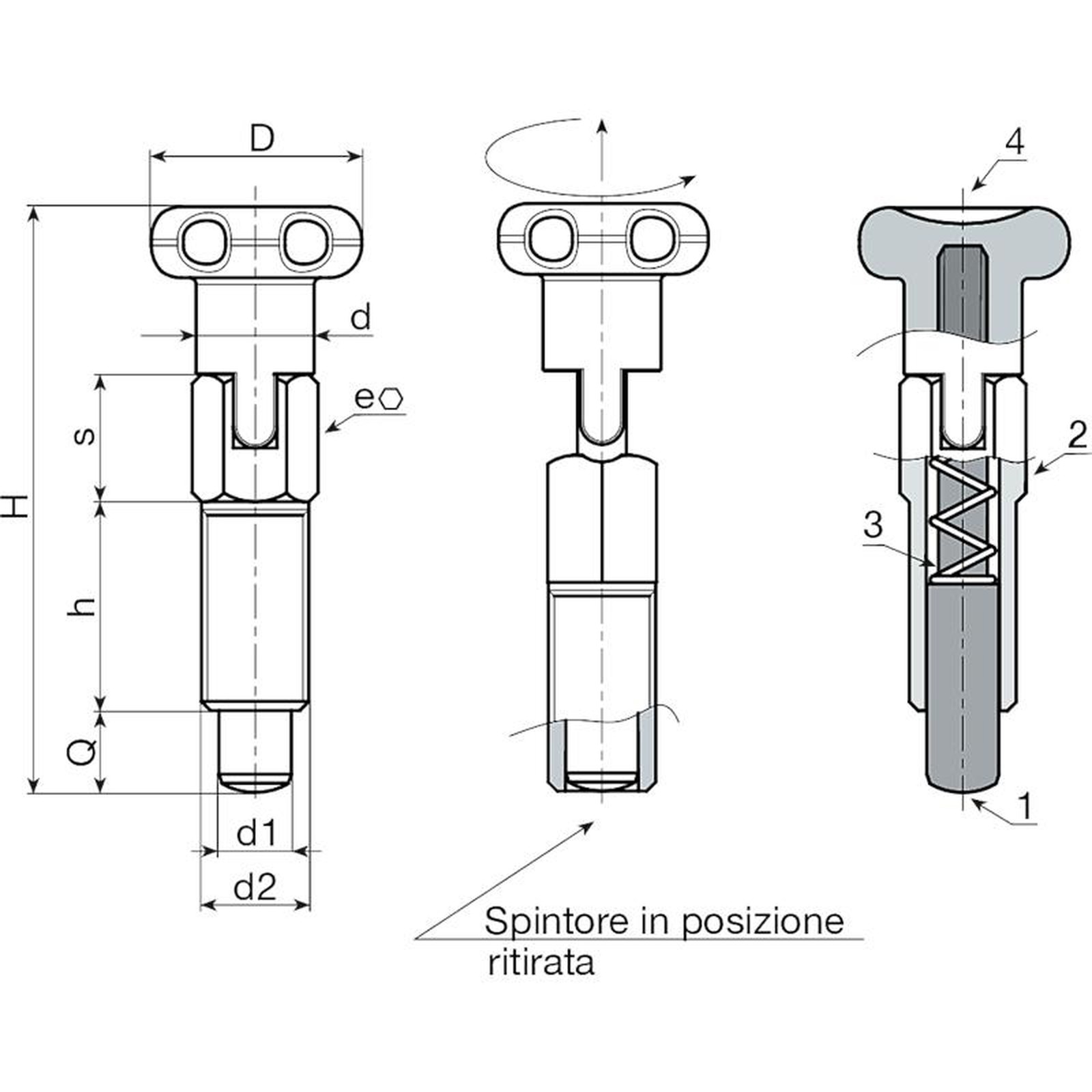

Materiali:
(1) Perno spintore in acciaio inox, (Aisi 303).
(2) Corpo spintore filettato con blocco, in acciaio inox, (Aisi 303).
(3) Molla in acciaio inox, (Aisi 301).
(4) Pomello lobato tornito in acciaio inox, (Aisi 303).
Superficie:
Satinata.
Colore:
Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
Richieste Speciali:
Su richiesta lo spintore può essere fornito completamente smontato.
Versione W737 - senza dado
| Codice | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W737.0001 | W737.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 5 | 5 | 26 |
| W737.0002 | W737.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 53 |
| W737.0003 | W737.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 8 | 8 | 74 |
