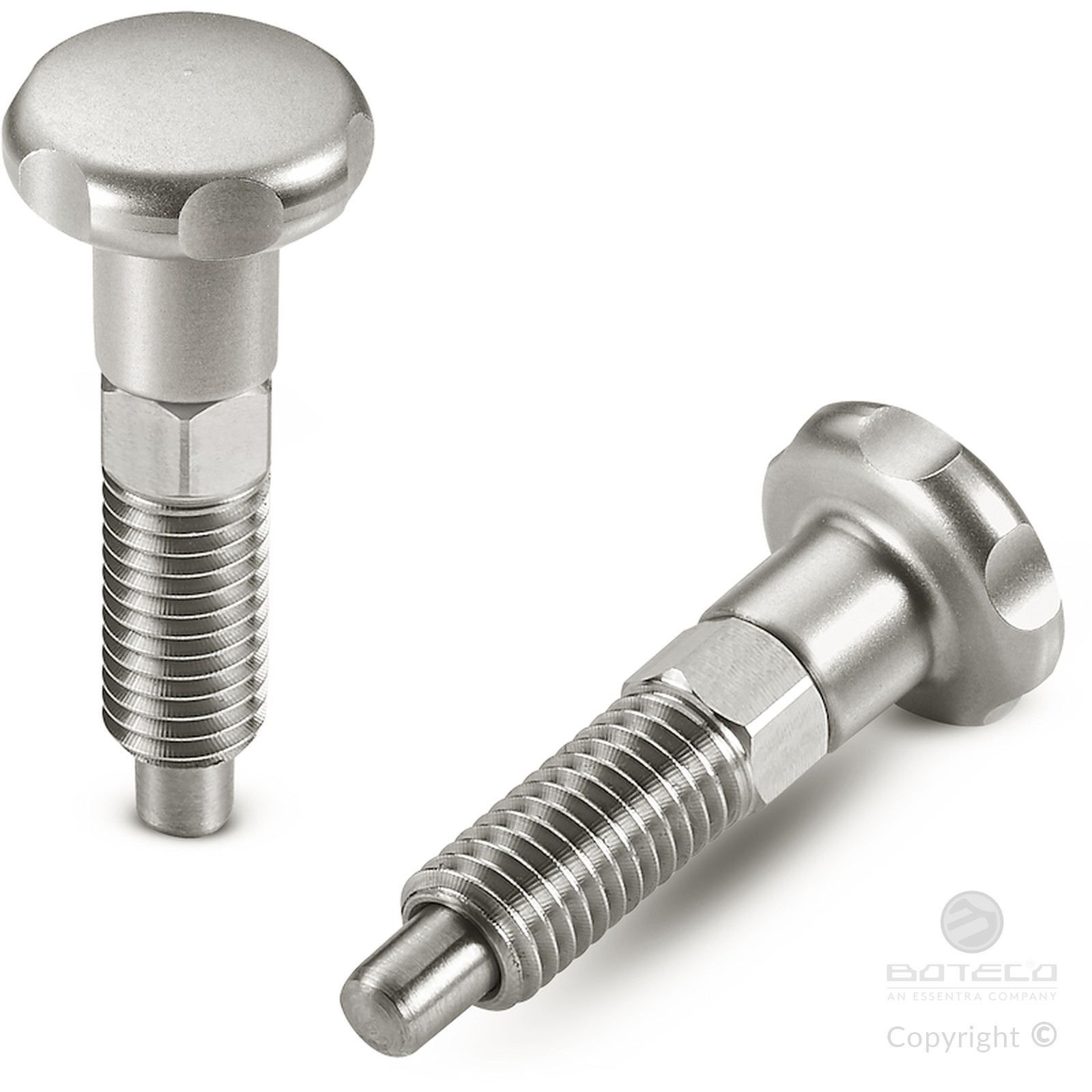

W735CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

Spintori filettati passo grosso - Inox integrale

Scheda tecnica Maggiori informazioni

Varianti prodotto

22

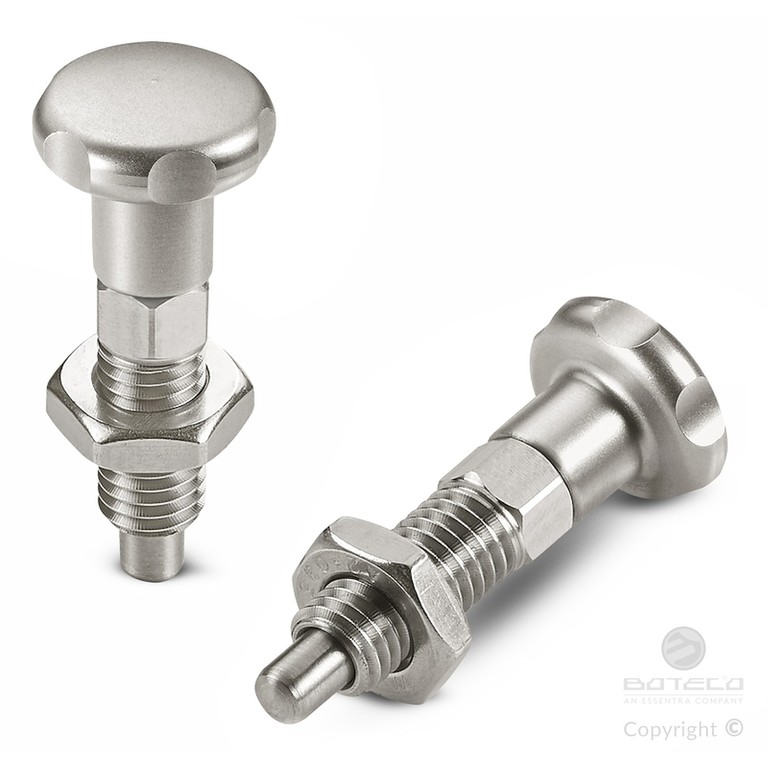

W736CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

Spintori filettati passo grosso - Inox integrale

Prodotti alternativi

22

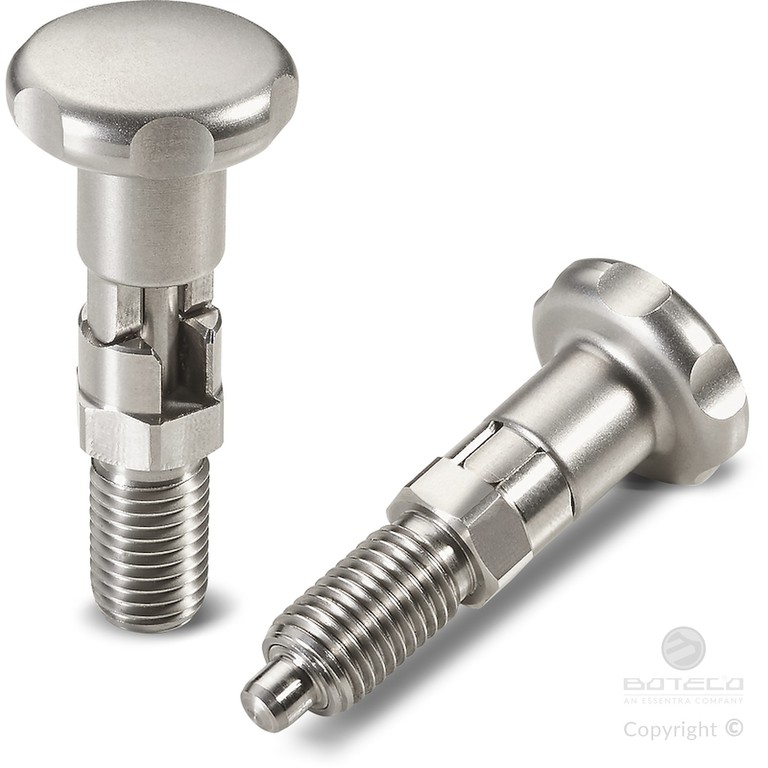

W737CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

Spintori filettati passo grosso - Inox integrale
22

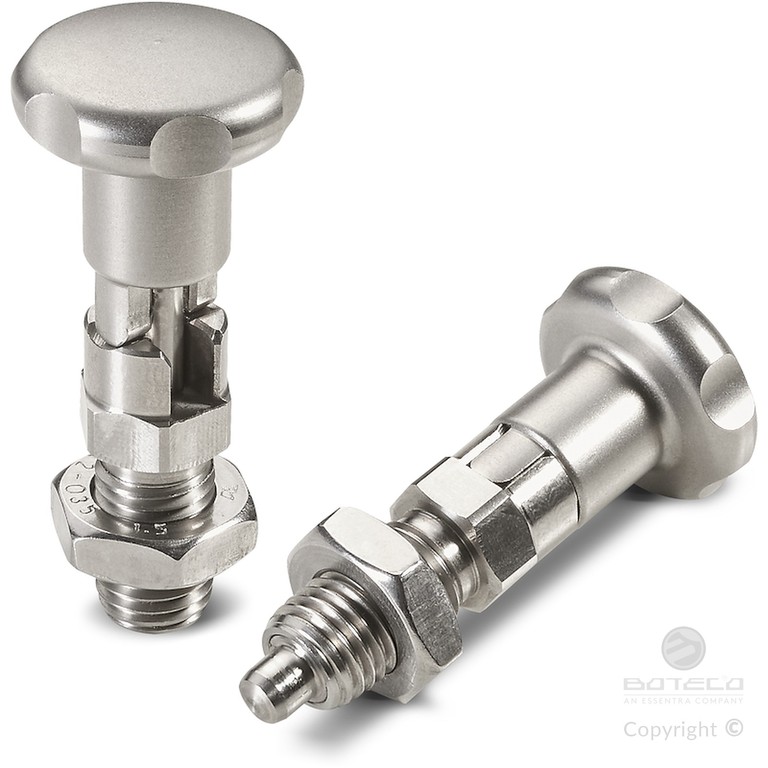

W738CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO

Spintori filettati passo grosso - Inox integrale
22

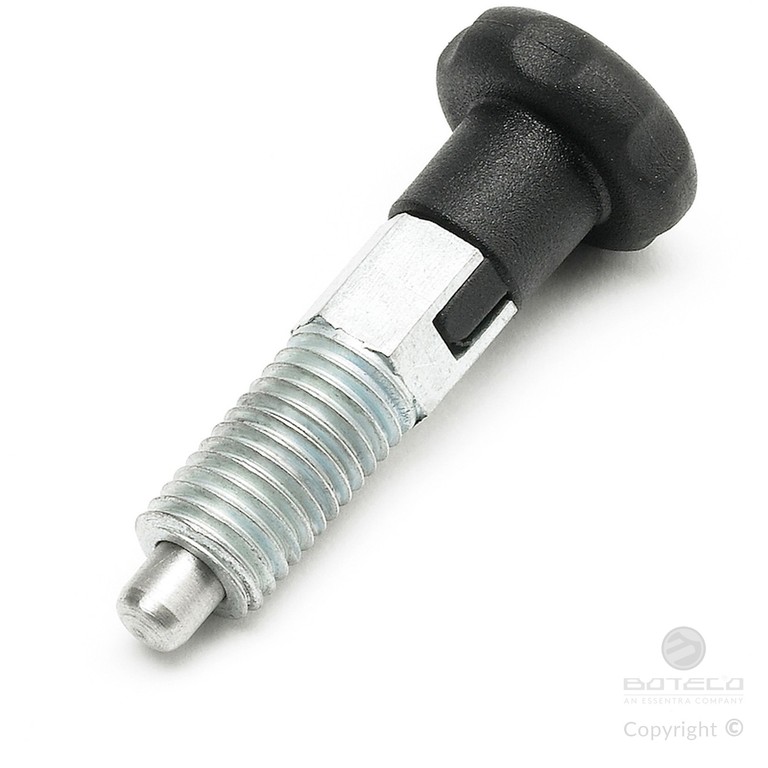

W793

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO

Spintori filettati passo grosso - con pomello
22

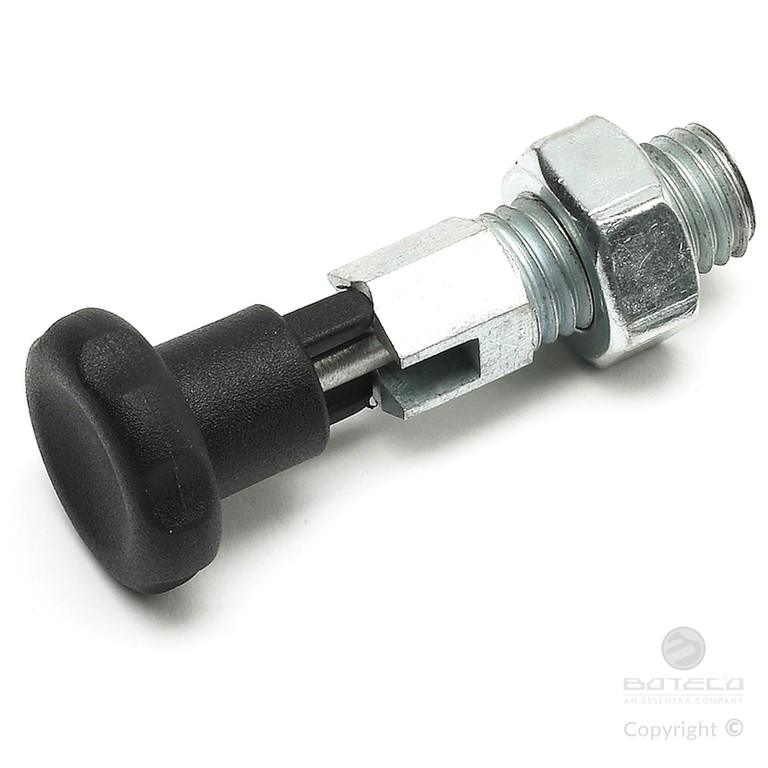

W794

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO - CON DADO

Spintori filettati passo grosso - con pomello
22

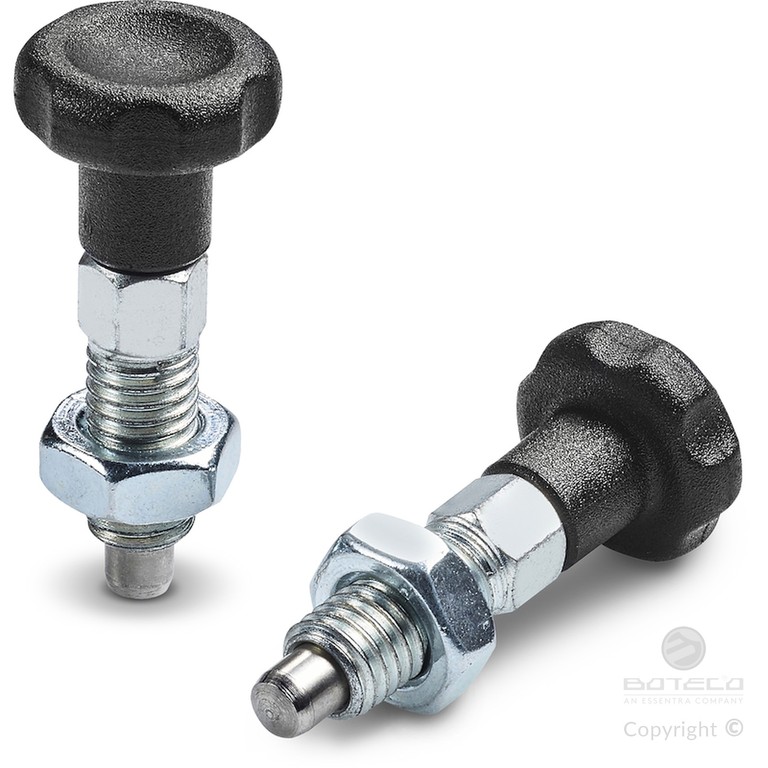

W796

POMELLO CON SPINTORE FILETTATO IN ACCIAIO - CON DADO

Spintori filettati passo grosso - con pomello
22

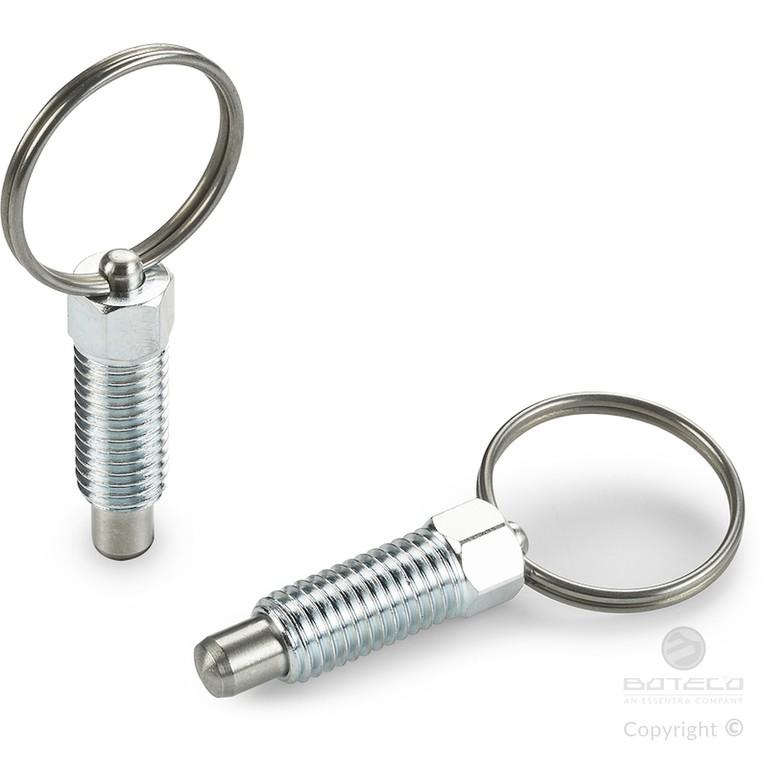

W797

SPINTORE FILETTATO IN ACCIAIO CON ANELLO

Spintori filettati passo grosso - senza pomello
22

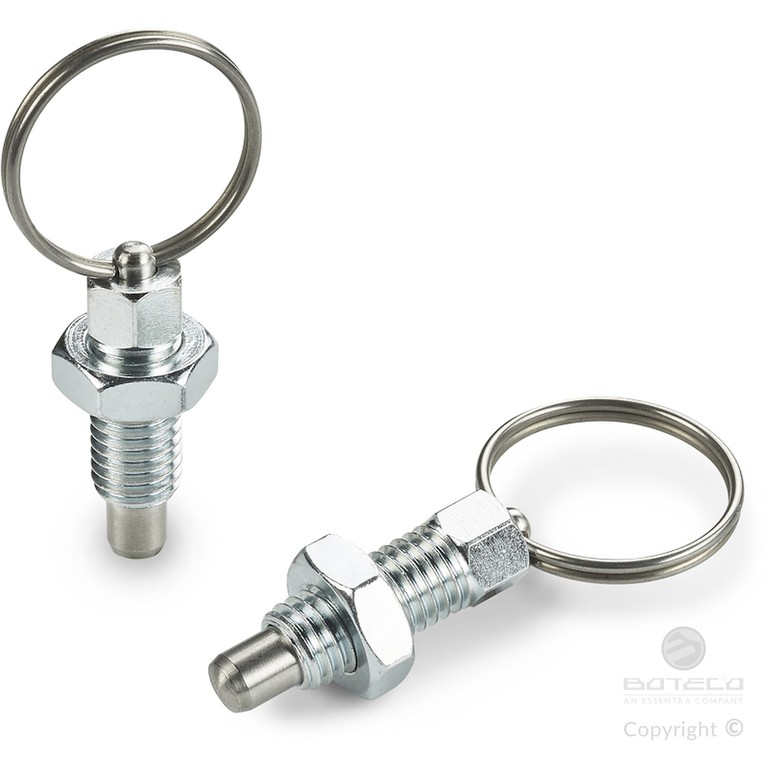

W798

SPINTORE FILETTATO IN ACCIAIO CON ANELLO - CON DADO

Spintori filettati passo grosso - senza pomello

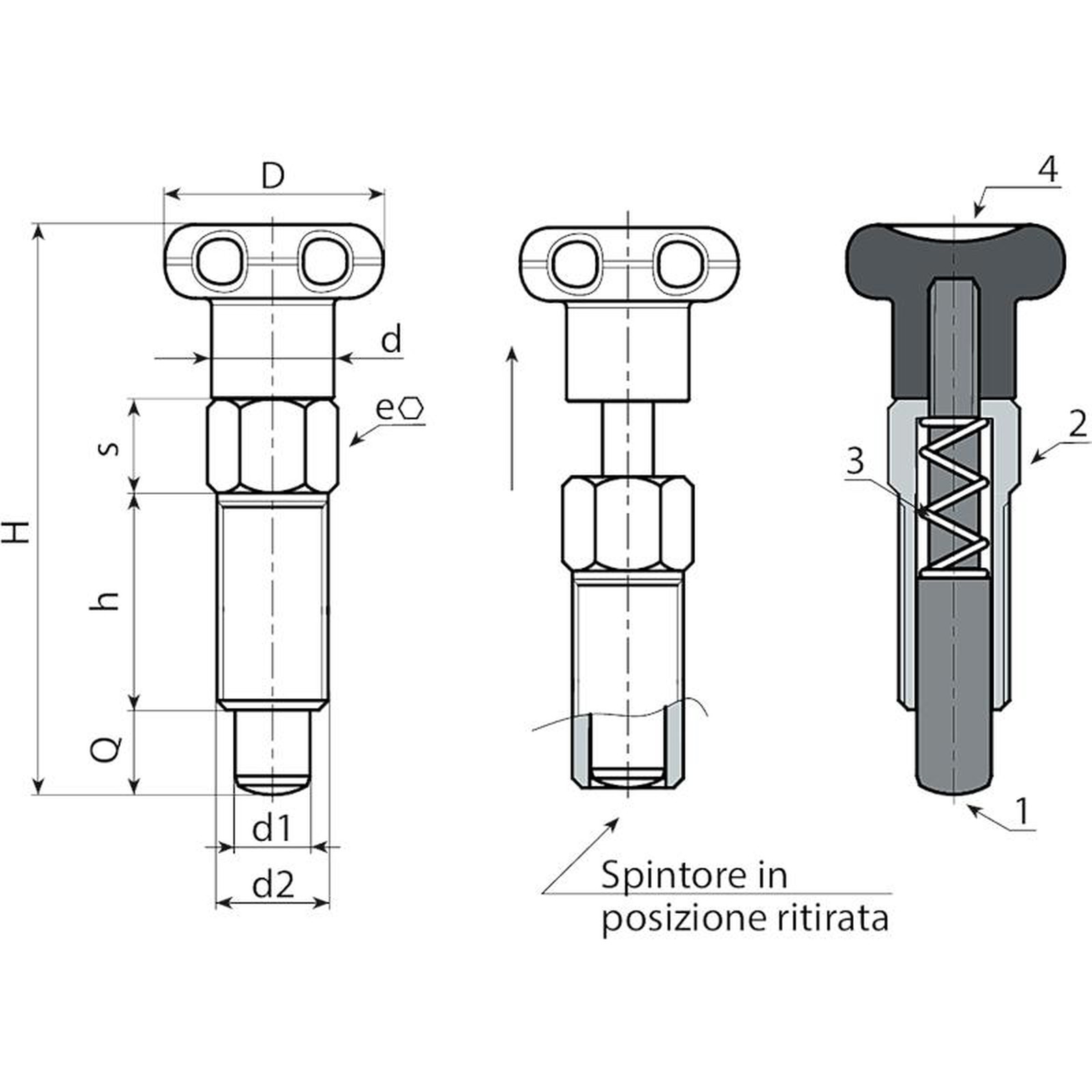

Materiali:

(1) Perno spintore in acciaio inox, (Aisi 303).

(2) Corpo spintore filettato, in acciaio inox, (Aisi 303).

(3) Molla in acciaio inox, (Aisi 301).

(4) Pomello lobato tornito in acciaio inox, (Aisi 303).

Superficie:

Satinata.

Colore:

Naturale.

ATTENZIONE:

> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

Richieste Speciali:

Su richiesta lo spintore può essere fornito completamente smontato.

Versione W735CIN - senza dado

Codice	Art.	D	d	H	h	e	s	d2	d1 -0,02 -0,04	Q	Peso (g)
W735.0001	W735.I05CIN	18	9	42	16	8	6	M8	5	5	21
W735.0002	W735.I06CIN	22	11	52	20	10	7,5	M10	6	6	23
W735.0003	W735.I08CIN	24	13	61	24	12	9	M12	8	8	69
