W271
TIRANTI CON SPINTORE FILETTATO IN ACCIAIO CON DADO DI BLOCCAGGIO
Spintori filettati passo fine - con pomello

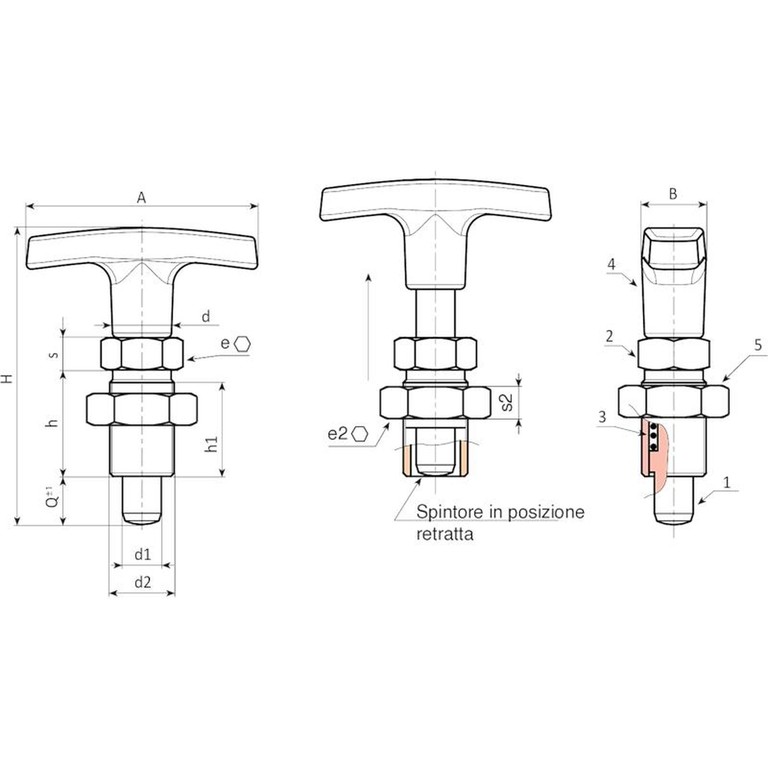

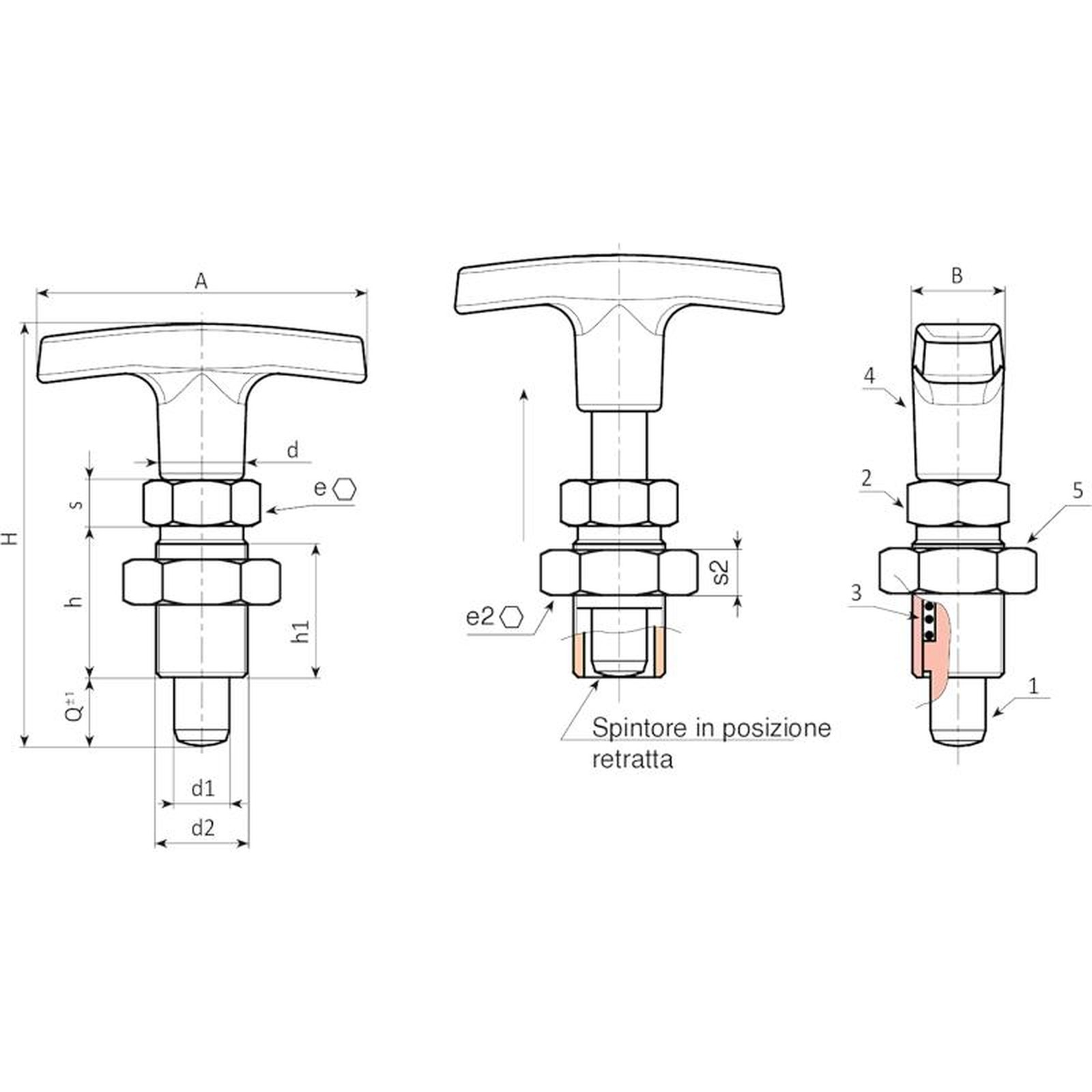

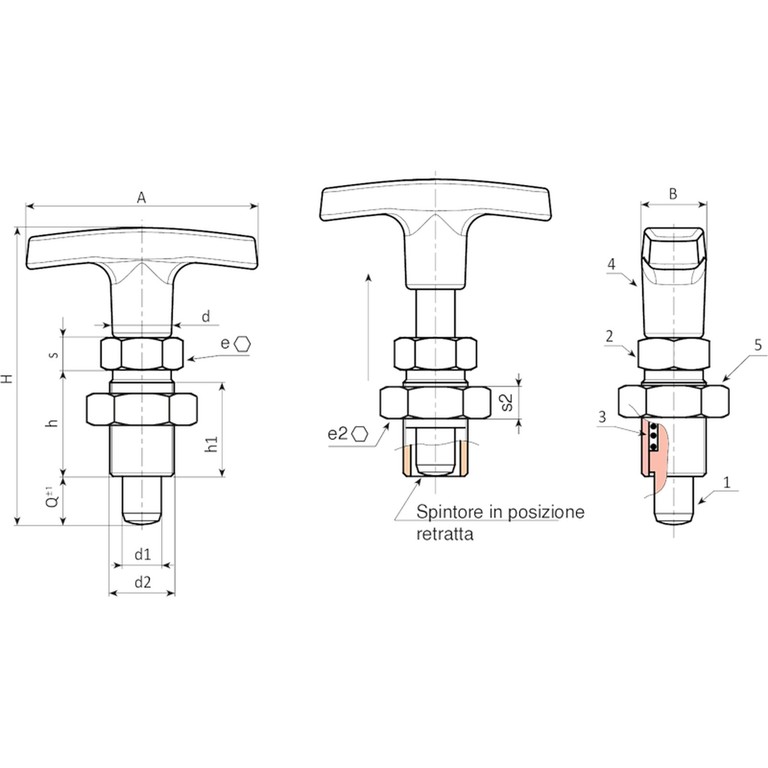

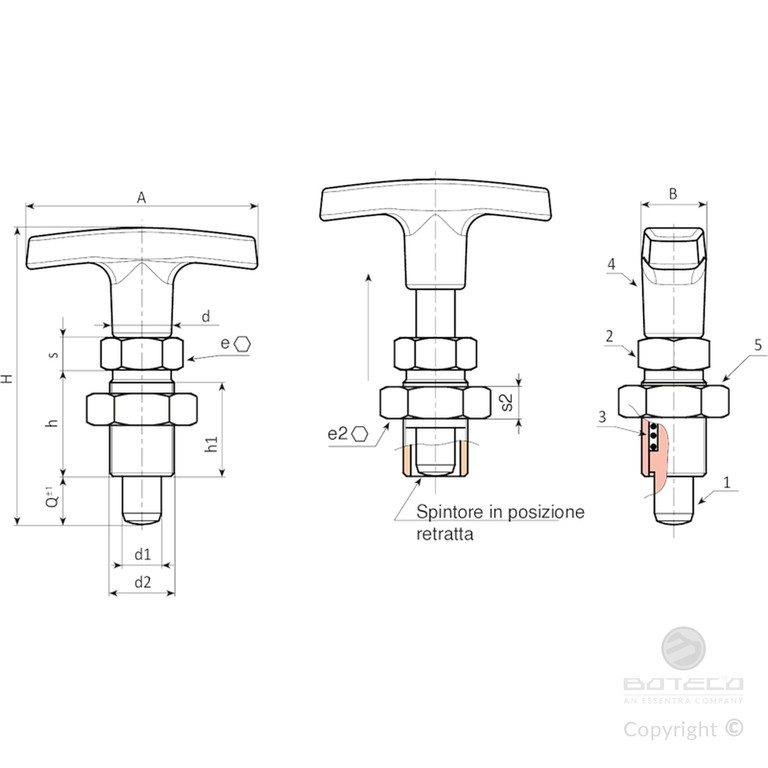

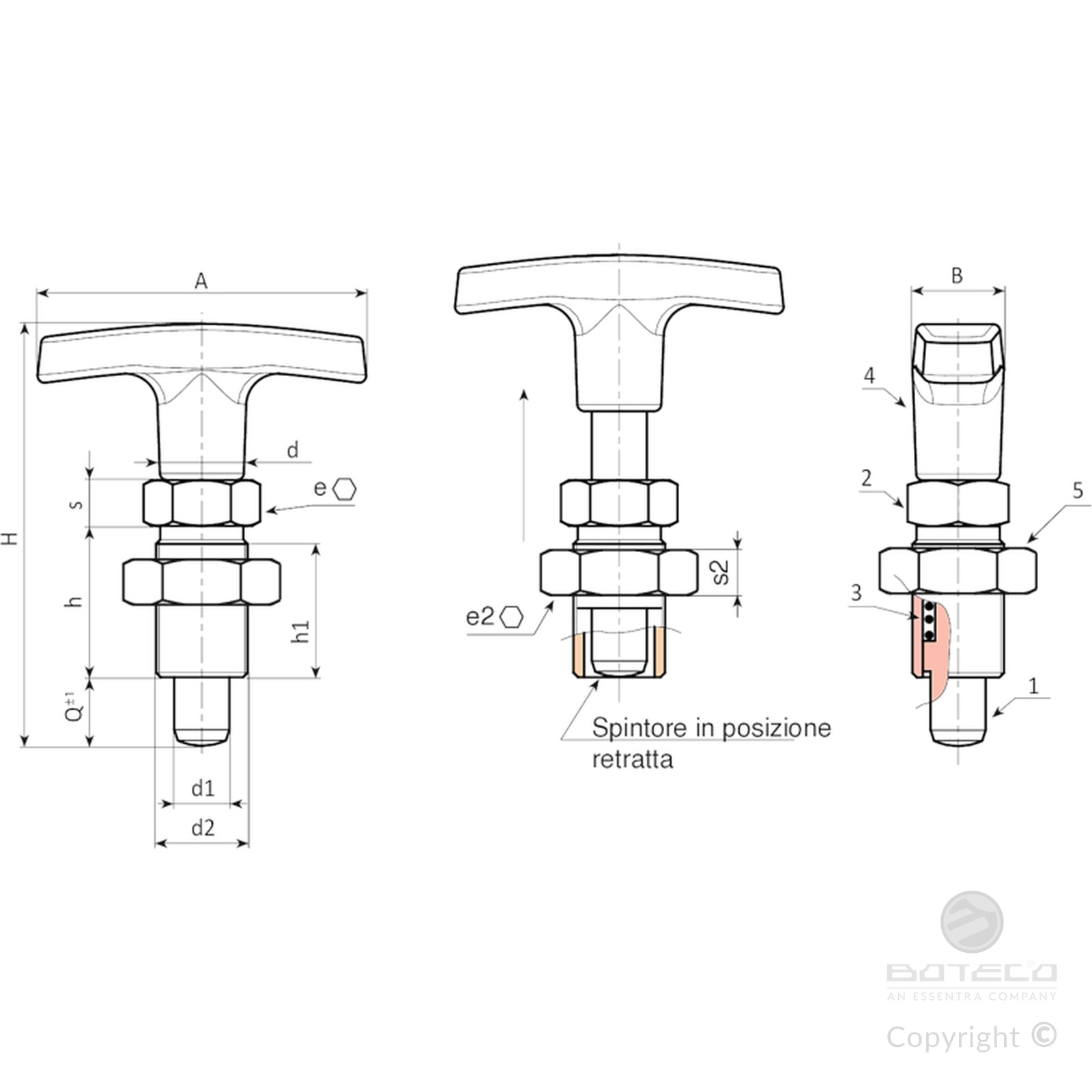

Materiali:
(3) Molla in acciaio inox, (Aisi 301).
(4) Tirante in poliammide rinforzata. Non smontabile. Resistente ad olii e grassi.
W271:
(2) Ghiera esagonale filettata in acciaio ad alta resistenza.
(1) Perno spintore in acciaio ad alta resistenza e temprato.
(5) Dado di bloccaggio filettato in acciaio (UNI 5589).
W271CIN:
(2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
(1) Perno spintore in acciaio inox, (Aisi 303).
(5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).
Superficie:
(4) Satinata.
(1-2-3-5) Liscia.
Colore:
(4) Nero (RAL 9011).
W271:(1-2-5) Brunito.
W271CIN:(1-2-5) Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
> Dado fornito assemblato.
Richieste Speciali:
Su richiesta e per quantità, il tirante può essere fornito con colori come da tabella colori.
Su richiesta il dado può essere fornito smontato.
Versione W271 - in acciaio brunito
| Codice | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0005 | W271.Q0501 | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0006 | W271.Q0601 | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0007 | W271.Q0801 | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0008 | W271.Q1001 | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
Versione W271 CIN - in acciaio inox (Aisi 303)
| Codice | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0001 | W271.I0501CIN | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0002 | W271.I0601CIN | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0003 | W271.I0801CIN | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0004 | W271.I1001CIN | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
