W613

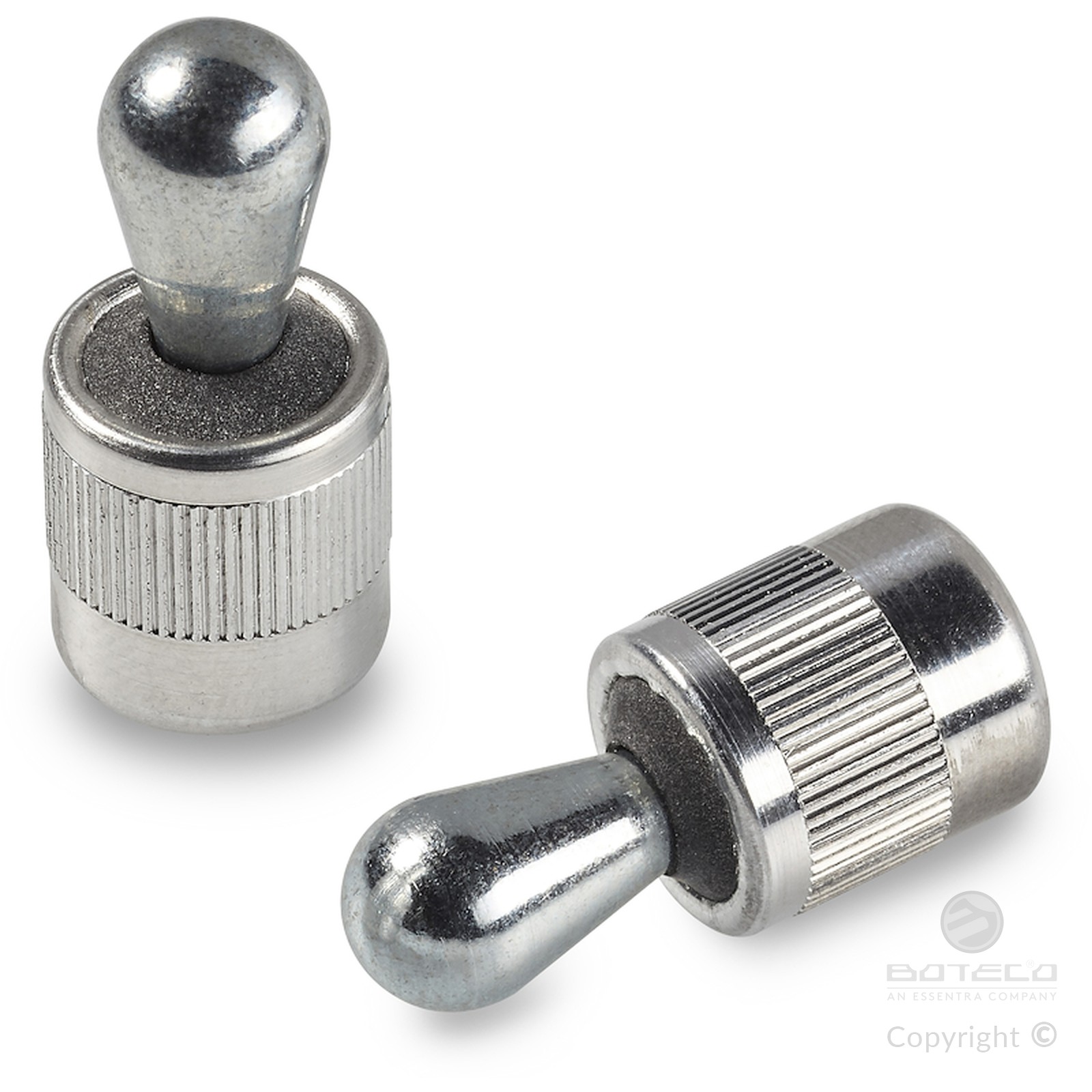

PRESSORE LATERALE IN ALLUMINIO A MOLLA CON PUNTALE IN ACCIAIO E GUARNIZIONE

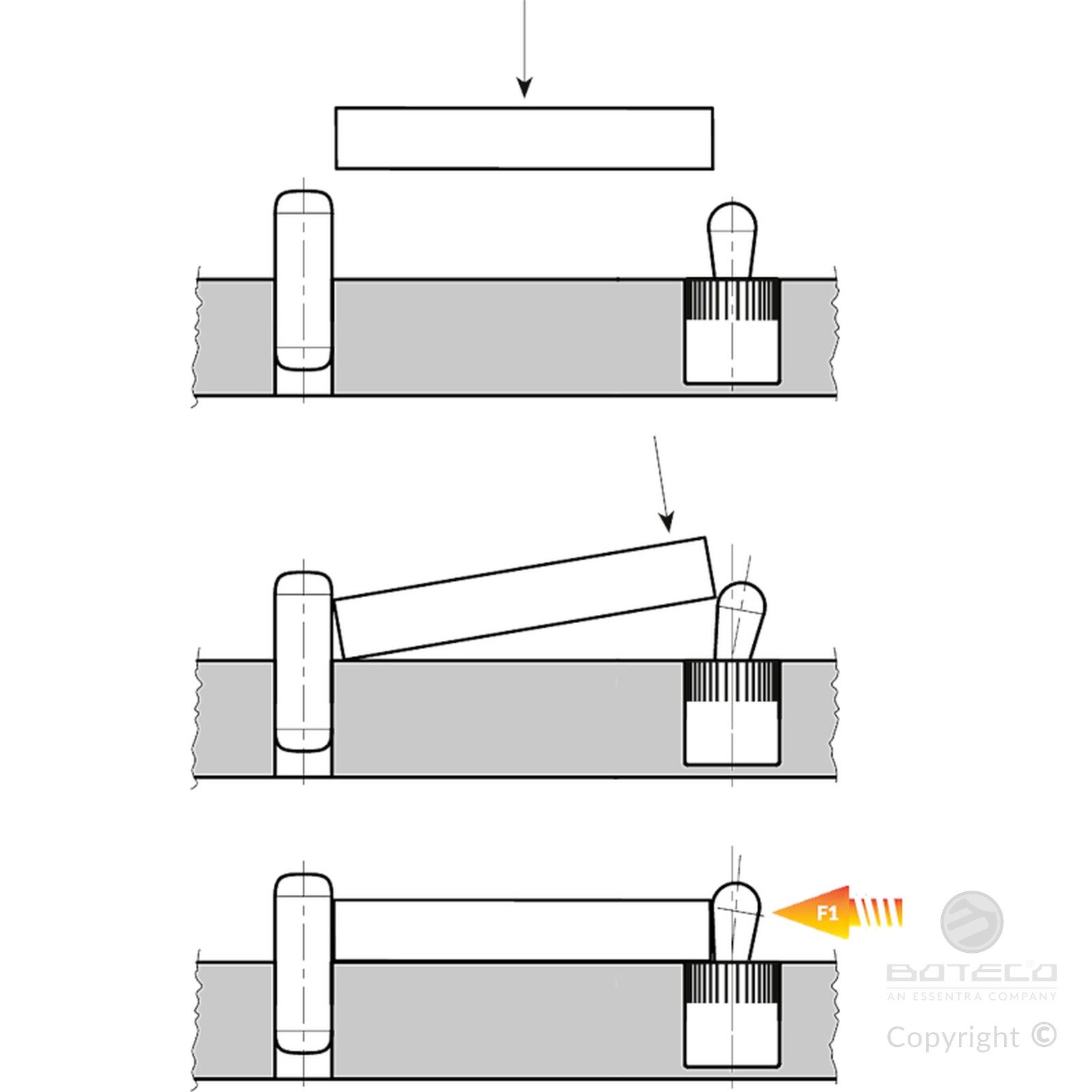

Pressore a molla laterale

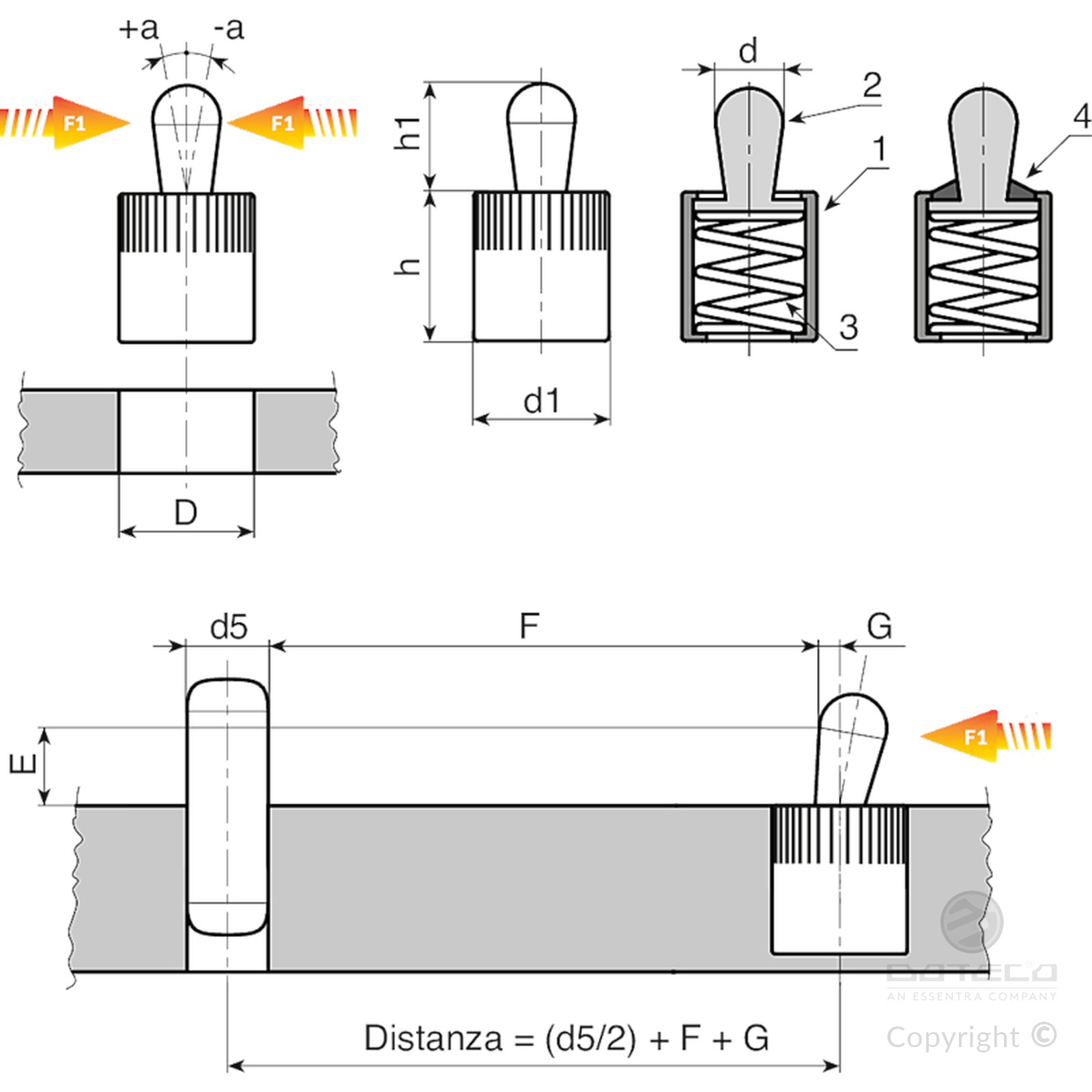

Materiali:
(1) Corpo pressore in alluminio tornito.
(3) Molla in acciaio inox, (Aisi 302).
(2) Puntale in acciaio temprato.
(4) Guarnizione nera.
Superficie:
Liscia.
Colore:
(1,3)#tab#Naturale.
(2)#tab#Zincato.
ATTENZIONE:
Consigliamo l'esecuzione del foro di alloggiamento del pressore con tolleranza +0.1 mm.
ATTENZIONE:

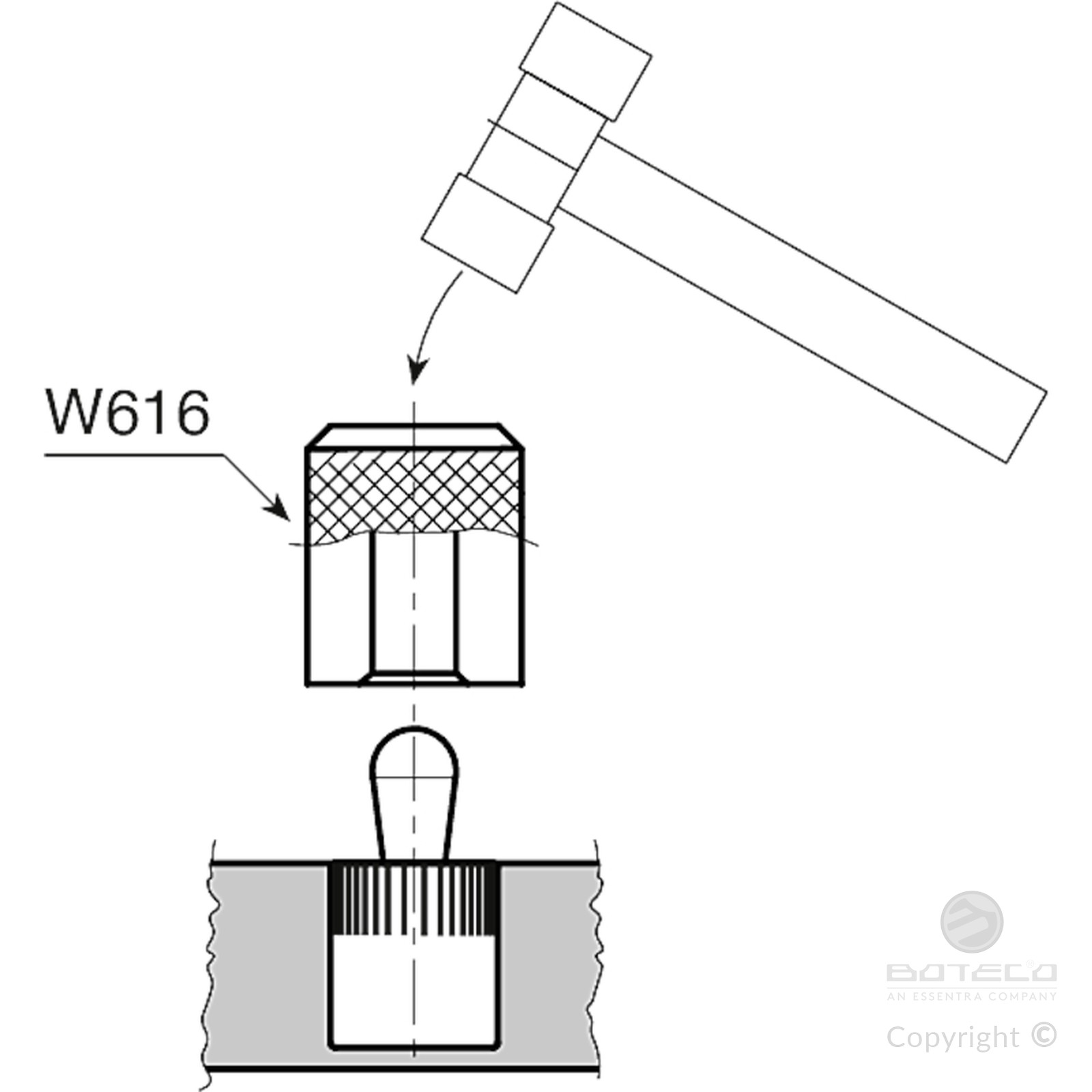

Bussola di montaggio pressore ordinabile separatamente. Vedere codice sulla riga di prodotto. Bussola in acciaio automatico tornito e zincato.
Richieste speciali:
Nessuna.
Versione W613: Pressore laterale con puntale in acciaio con guarnizione
| Codice | art. | d1 | d | h | h1 | D | a | F1 (N) | G E=1 | G E=2 | G E=3 | G E=4,5 | G E=6 | G E=8 | Peso (g) | Bussola |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W613006.0001 | W613006.VZD03F010 | 6 | 3 | 7 | 4 | 6,1 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | 0,6 | W616.03 |
| W613006.0002 | W613006.VZD03F020 | 6 | 3 | 7 | 4 | 6,1 | 0,5 | 20 | 0,8 | 1 | 1 | 1 | 1 | 1 | 0,7 | W616.03 |
| W613006.0003 | W613006.VZD03F040 | 6 | 3 | 7 | 4 | 6,1 | 0,5 | 40 | 0,8 | 1 | 1 | 1 | 1 | 1 | 1,4 | W616.03 |
| W613010.0001 | W613010.VZD05F020 | 10 | 5 | 11 | 6,7 | 10,1 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 2,6 | W616.05 |
| W613010.0002 | W613010.VZD05F050 | 10 | 5 | 11 | 6,7 | 10,1 | 0,8 | 50 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 2,8 | W616.05 |
| W613010.0003 | W613010.VZD05F100 | 10 | 5 | 11 | 6,7 | 10,1 | 0,8 | 100 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 3 | W616.05 |
| W613010.0004 | W613010.VZD06F040 | 10 | 6 | 11 | 10,7 | 10,1 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | 3,4 | W616.06 |
| W613010.0005 | W613010.VZD06F075 | 10 | 6 | 11 | 10,7 | 10,1 | 1 | 75 | - | - | - | 1,7 | 1,9 | 1,9 | 3,7 | W616.06 |
| W613012.0001 | W613012.VZD08F050 | 12 | 8 | 13 | 13,9 | 12,1 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | 6,8 | W616.08 |
| W613012.0002 | W613012.VZD08F100 | 12 | 8 | 13 | 13,9 | 12,1 | 1,3 | 100 | - | - | - | - | 2,5 | 2,7 | 7,4 | W616.08 |
| W613012.0003 | W613012.VZD08F150 | 12 | 8 | 13 | 13,9 | 12,1 | 1,3 | 150 | - | - | - | - | 2,5 | 2,7 | 7,8 | W616.08 |
| W613016.0001 | W613016.VZD10F100 | 16 | 10 | 17 | 16,7 | 16,1 | 1,6 | 100 | - | - | - | - | - | 3,1 | 15,1 | W616.10 |
| W613016.0002 | W613016.VZD10F150 | 16 | 10 | 17 | 16,7 | 16,1 | 1,6 | 150 | - | - | - | - | - | 3,1 | 15,2 | W616.10 |
| W613016.0003 | W613016.VZD10F200 | 16 | 10 | 17 | 16,7 | 16,1 | 1,6 | 200 | - | - | - | - | - | 3,1 | 15,8 | W616.10 |
