A200

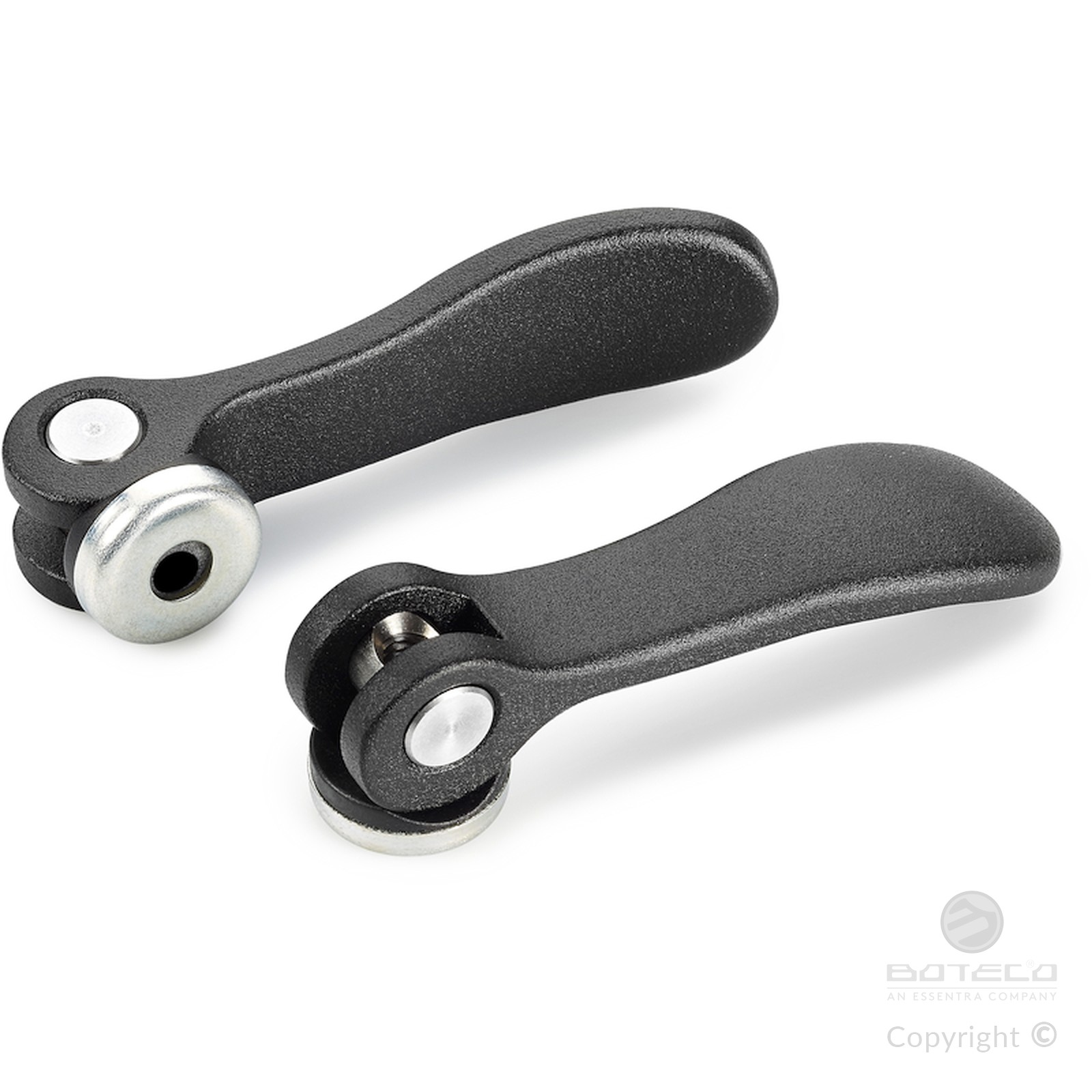

LEVA A CAMMA IN ALLUMINIO CON INSERTO FILETTATO E RONDELLA DI SPINTA IN ACCIAIO
Leve a camma
Materiali:
(1) Corpo leva in lega di alluminio (EN-AC-46200).
Superficie:
Satinata fine per sabbiatura.
Colore:
Verniciata a polveri epossidiche, nero (RAL 9011).
Inserti:
(2) Perno di rotazione tornito in acciaio inox, (Aisi303); con foro filettato passante per fissaggio perno, (tolleranza filetto 6H).
(4) Rondella di pressione in PA66 rinforzata, di colore nero (Ral 9011).
(3) A200:
Rondella in acciaio zincato con classe di resistenza 5.8.

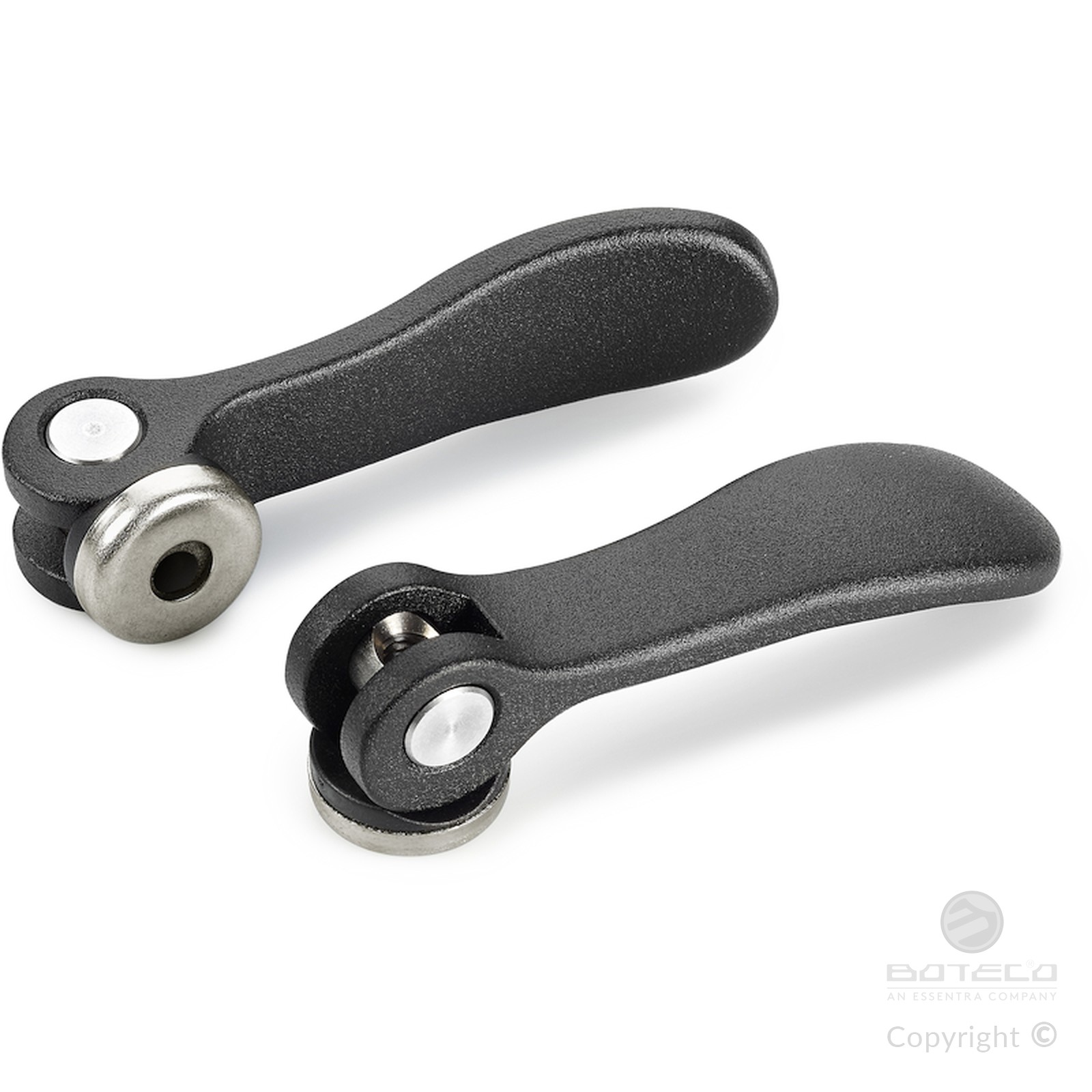

(3) A200CIN:
Rondella in acciaio inox, (Aisi 303).
Richieste speciali:

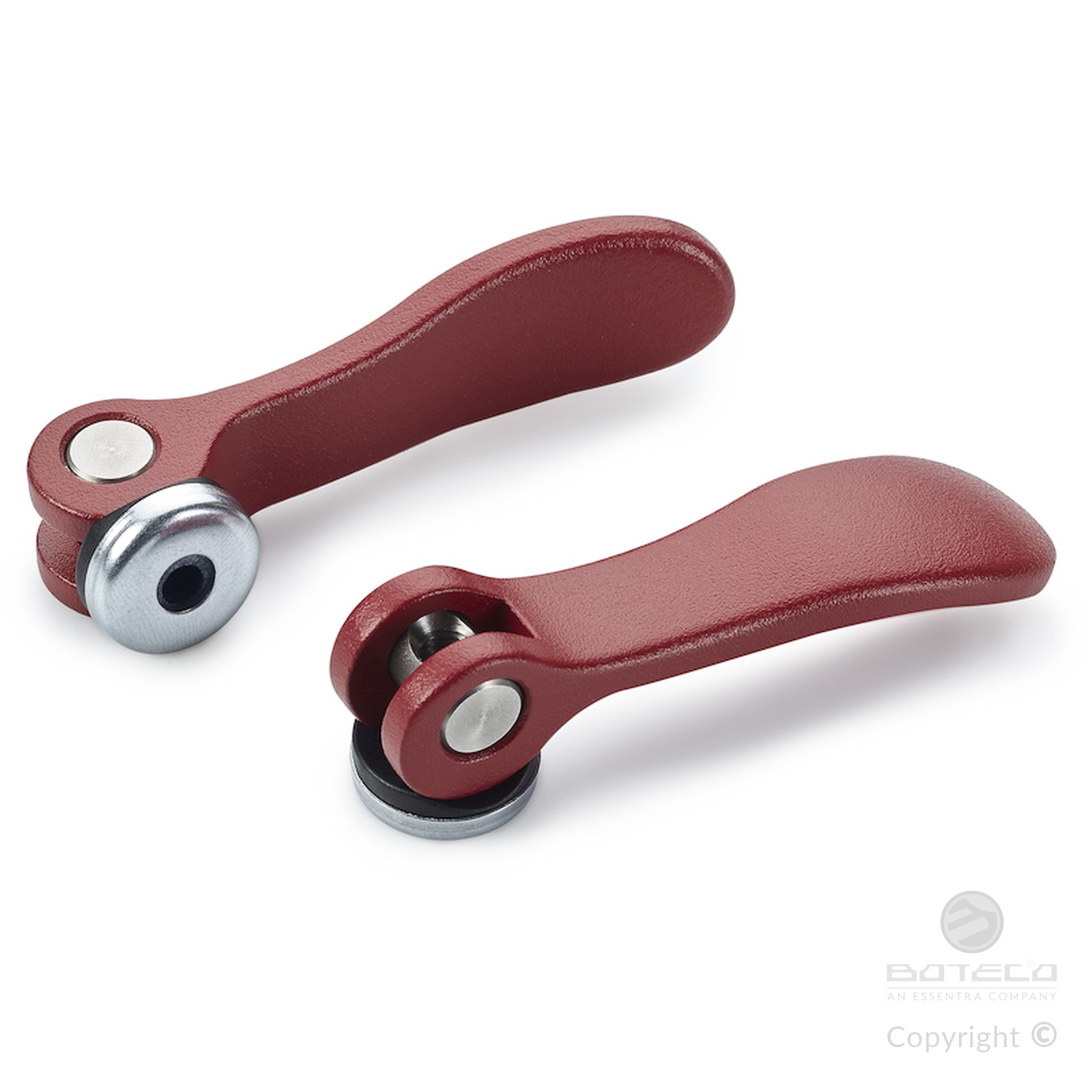

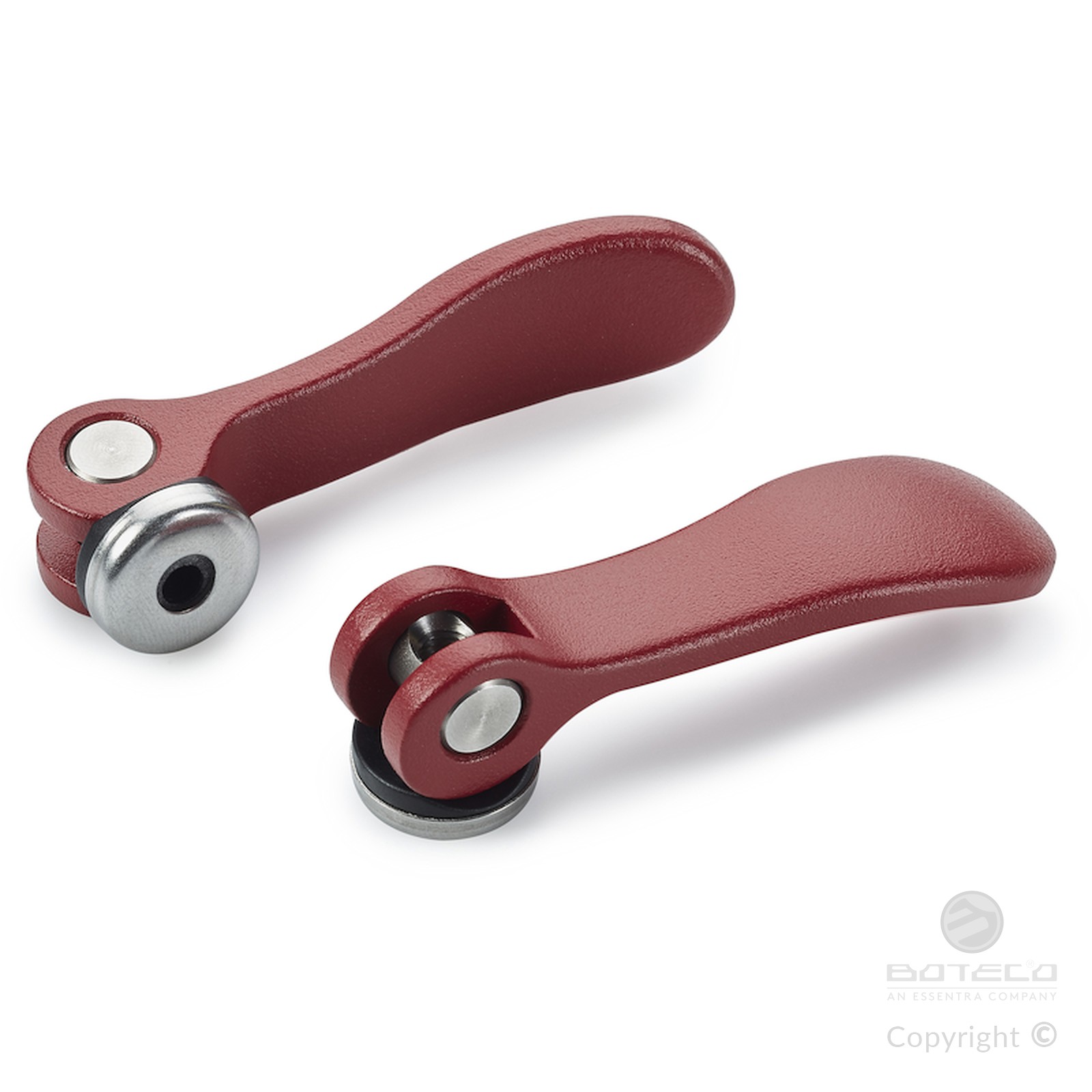

Su richiesta le leve possono essere fornite di colore rosso, codice ordinazione con codice finale 16, (Esempio: A200096.AM0816).
Versione con inserti in acciaio zincato

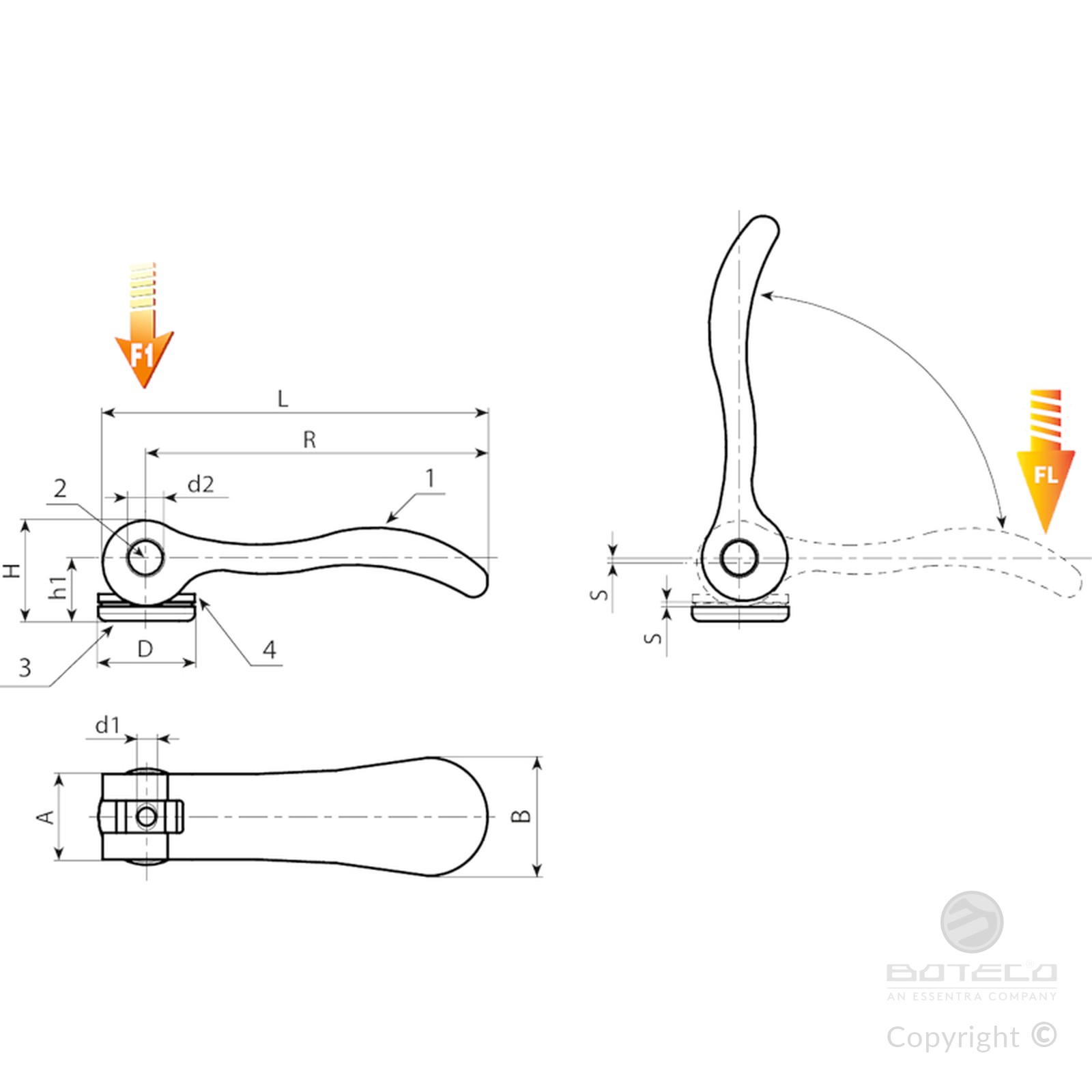

| Codice | Art. | L | R | H | D | A | B | h1 | S | d2 | d1 6H | Peso (g) | F1 (kN) | FL (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A200036.0001 | A200036.AM0301 | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M3 | 10 | 1,5 | 90 |
| A200036.0003 | A200036.AM0401 | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M4 | 10 | 1,5 | 90 |
| A200052.0001 | A200052.AM0401 | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M4 | 18 | 2,5 | 100 |
| A200052.0003 | A200052.AM0501 | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M5 | 18 | 2,5 | 100 |
| A200070.0001 | A200070.AM0501 | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M5 | 32 | 4 | 120 |
| A200070.0003 | A200070.AM0601 | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M6 | 32 | 4 | 120 |
| A200096.0001 | A200096.AM0801 | 108 | 96 | 28.8 | 25 | 24 | 33,3 | 18,3 | 1.5 | 11 | M8 | 98 | 8 | 350 |
Versione con inserti in acciaio inox Aisi 303
| Codice | Art. | L | R | H | D | A | B | h1 | S | d2 | d1 6H | Peso (g) | F1 (kN) | FL (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A200036.0002 | A200036.AM0301CIN | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M3 | 10 | 1,5 | 90 |
| A200036.0004 | A200036.AM0401CIN | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M4 | 10 | 1,5 | 90 |
| A200052.0002 | A200052.AM0401CIN | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M4 | 18 | 2,5 | 100 |
| A200052.0004 | A200052.AM0501CIN | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M5 | 18 | 2,5 | 100 |
| A200070.0002 | A200070.AM0501CIN | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M5 | 32 | 4 | 120 |
| A200070.0004 | A200070.AM0601CIN | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M6 | 32 | 4 | 120 |
| A200096.0002 | A200096.AM0801CIN | 108 | 96 | 28.8 | 25 | 24 | 33,3 | 18,3 | 1.5 | 11 | M8 | 98 | 8 | 350 |
