R604

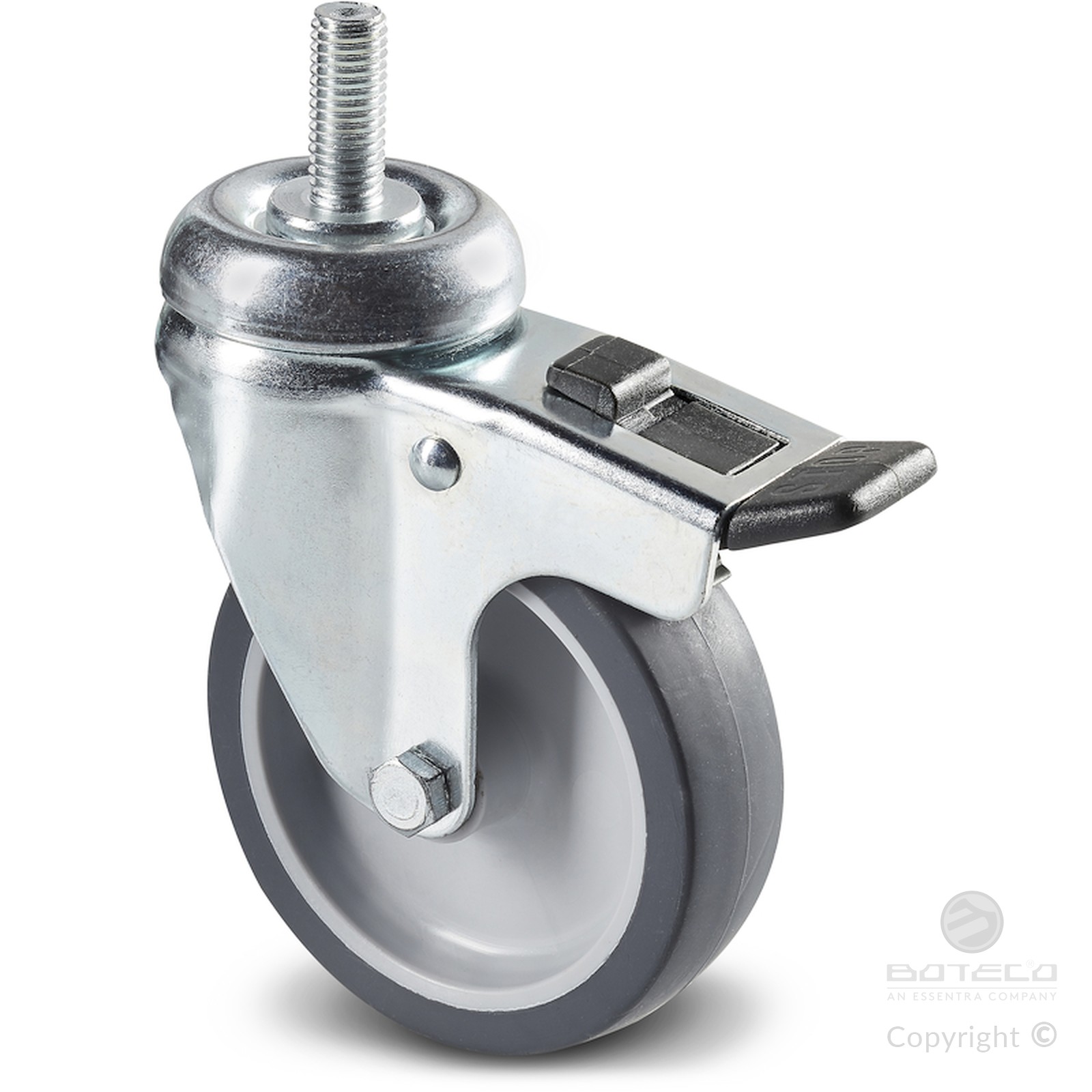

RUOTA IN POLIPROPILENE / GOMMA CON SUPPORTO GIREVOLE TONDO IN ACCIAIO E PERNO FILETTATO CON FRENO
Ruote in PP/Gomma sintetica (Colletività)
Materiali:
Corpo ruota:
Polipropilene.
Battistrada:
Gomma termoplastica sintetica. Durezza 93 ± 3 Shore A.
Superficie:
Liscia.
Colore:
(1) Grigio scuro.
(2) Grigio chiaro.
(3-4-5-6-7) Blu da zincatura.
Rotazione ruota (4):
Il foro per il perno di rotazione è ricavato per stampaggio nella plastica. Come protezione tra il prigioniero ed il foro è posizionato un tubetto di acciaio zincato.
Staffa (3):
Forcella in acciaio (DD13), con freno integrato. Leva di azionamento del freno stampata in plastica grigia.
Gruppo rotante (5):
Gruppo rotante in acciaio con doppia corona di sfere e perno filettato, (tolleranza filetto 6g).
Fissaggio ruota (6):
Vite in acciaio con testa esagonale, accoppiata ad un dado in acciaio.
Richieste speciali:
Con una quantità minima di 100 pezzi il perno filettato può essere fornito in M12 dove presente in M10, e viceversa in M10 dove presente in M12.
Su richiesta la ruota può essere fornita in materiale ad alta conducibilità elettrica, (ESD).

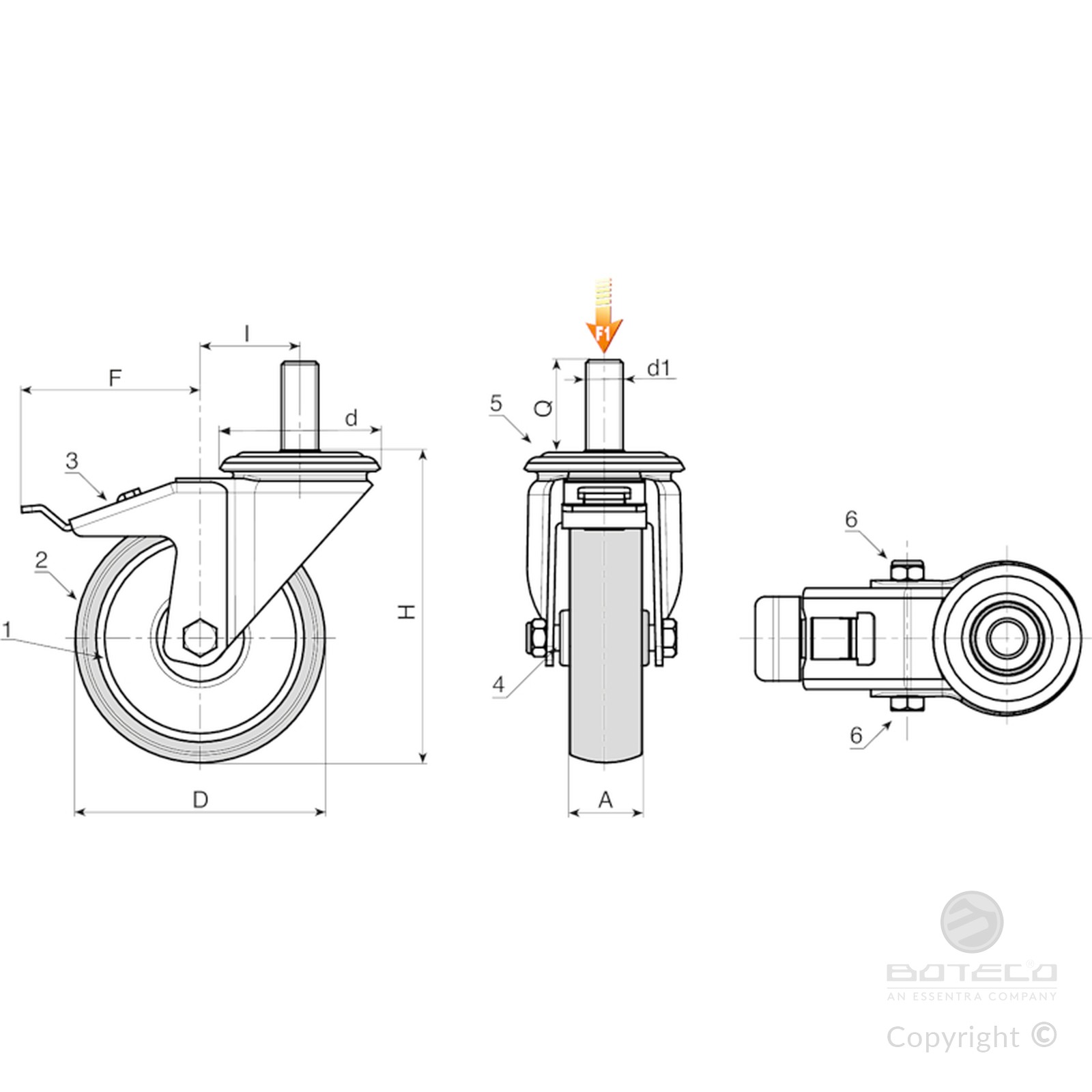

| Codice | art. | D | A | H | I | d | F | d1 6g | Q | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| R604050.0001 | R604050.T18M10X25 | 50 | 18 | 70 | 26 | 48 | 80 | M10 | 25 | - | 40 |
| R604063.0001 | R604063.T22M10X25 | 63 | 22 | 90 | 26 | 48 | 84 | M10 | 25 | - | 60 |
| R604080.0001 | R604080.T22M10X25 | 80 | 22 | 109 | 25 | 48 | 84 | M10 | 25 | - | 60 |
| R604100.0001 | R604100.T27M12X30 | 100 | 27 | 134 | 36 | 57 | 106 | M12 | 30 | - | 80 |
| R604125.0001 | R604125.T27M12X30 | 125 | 27 | 159 | 35 | 57 | 106 | M12 | 30 | - | 80 |
| Codice | art. | D | A | H | I | d | F | d1 6g | Q | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| R604050.0002 | R604050.T18M10X25ESD | 50 | 18 | 70 | 26 | 48 | 80 | M10 | 25 | - | 40 |
| R604060.0001 | R604060.T22M10X25ESD | 60 | 22 | 90 | 26 | 48 | 84 | M10 | 25 | - | 60 |
| - | R604080.T24M10X25ESD | 80 | 24 | 109 | 25 | 48 | 84 | M10 | 25 | - | 60 |
| - | R604100.T29M12X30ESD | 100 | 29 | 134 | 36 | 57 | 106 | M12 | 30 | - | 80 |
| - | R604125.T29M12X30ESD | 125 | 29 | 159 | 35 | 57 | 106 | M12 | 30 | - | 80 |
