R102

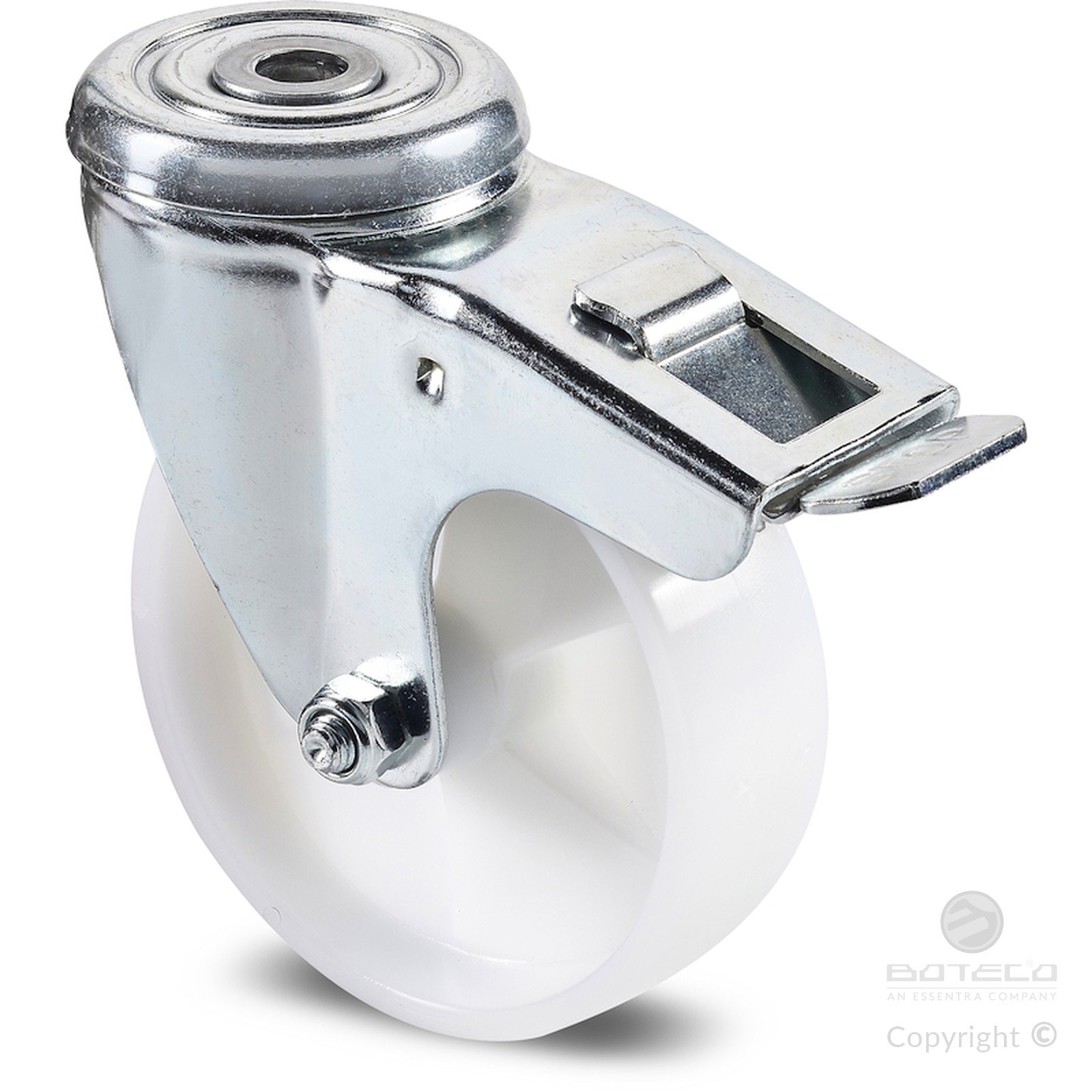

RUOTA MONOLITICA IN POLIAMMIDE CON SUPPORTO GIREVOLE TONDO IN ACCIAIO E FORO LISCIO PASSANTE CON FRENO
Ruote in Nylon monolitico
Materiali:
Corpo ruota (1):
Poliammide. Resistente ad oli e grassi.
Battistrada (2):
Poliammide. Resistente ad oli e grassi.
Superficie:
Liscia.
Colore:
(1-2) Bianco naturale.
(3-4-5-6) Blu da zincatura.
Rotazione ruota (4):
Il foro per il perno di rotazione è ricavato per stampaggio nella plastica. Come protezione tra il prigioniero ed il foro è posizionato un tubetto di acciaio zincato.
Staffa (3):
Forcella in acciaio (DD13), con freno integrato.
Gruppo rotante (5):
Gruppo rotante in acciaio con doppia corona di sfere e foro di fissaggio liscio, (tolleranza foro H7).
Fissaggio ruota (6):
Vite in acciaio con testa esagonale, accoppiata ad un dado in acciaio.
Richieste speciali:
Su richiesta e con un minimo di 20 pezzi, la ruota può essere fornita con gabbia a rulli di scorrimento, (sostituire il codice R102 con codice R132).

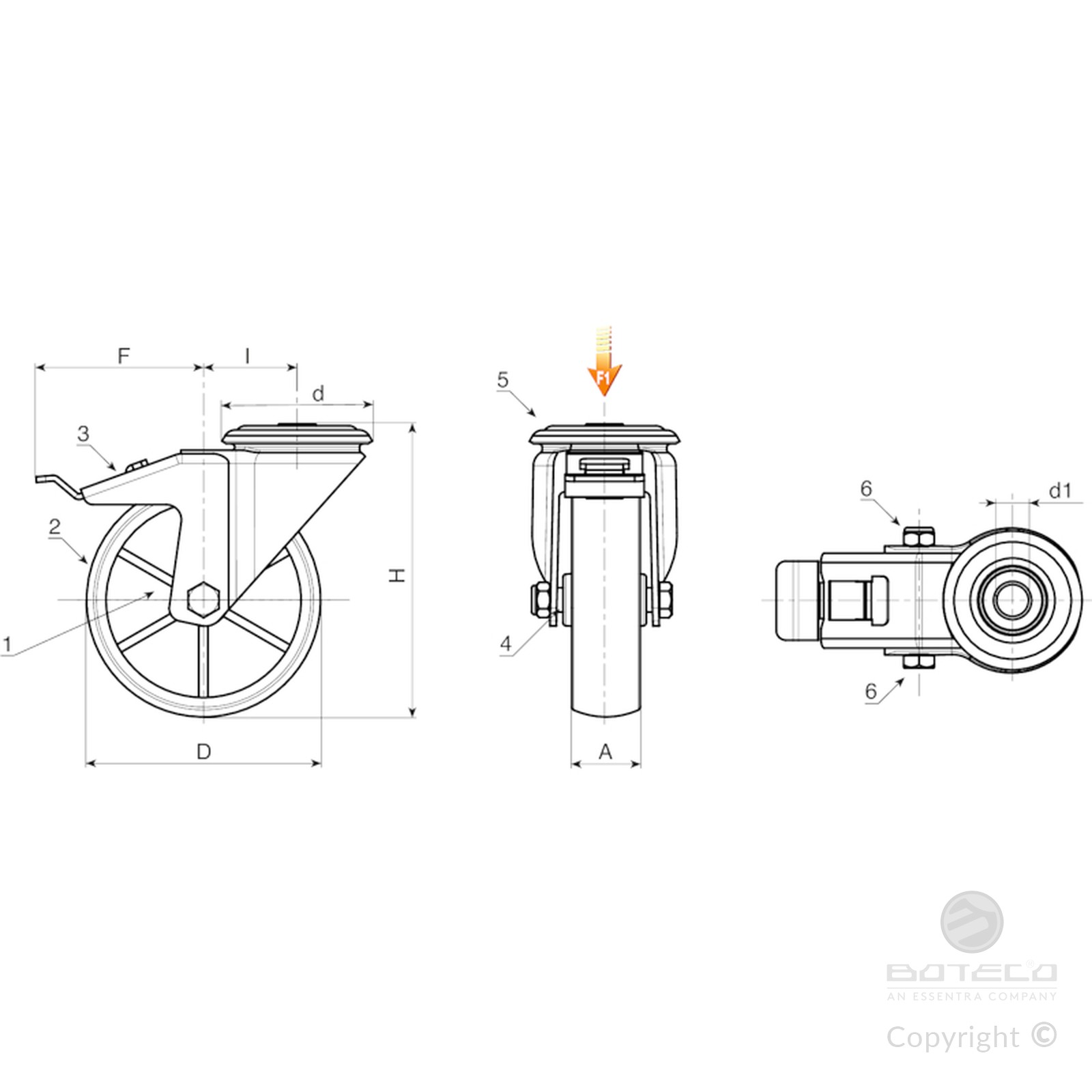

| Codice | art. | D | A | H | I | d | F | d1 H7 | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| R102080.0001 | R102080.T30D12 | 80 | 30 | 108 | 32 | 64 | 110 | 12 | 531 | 100 |
| R102100.0001 | R102100.T30D12 | 100 | 30 | 127 | 32 | 64 | 110 | 12 | 512 | 130 |
| R102125.0001 | R102125.T39D12 | 125 | 39 | 155 | 32 | 64 | 113 | 12 | 802 | 130 |
| R102150.0001 | R102150.T40D12 | 150 | 40 | 184 | 35 | 65 | 115 | 12 | - | 140 |
| R102175.0001 | R102175.T45D16 | 175 | 45 | 228 | 48 | 95 | 150 | 16 | - | 270 |
| R102200.0001 | R102200.T50D16 | 200 | 50 | 240 | 48 | 95 | 150 | 16 | 2256 | 270 |
