Materiali:
(1-2) Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero(RAL 9011).
Inserti:
(3-8) Dado filettato sinistro in acciaio zincato.
(4) Rondella in acciaio zincato.
(5-7) Rondella elastica in acciaio brunito.
(6) Barilotto con perni filettati acciaio zincato.
Richieste Speciali:
Nessuna.
ATTENZIONE:

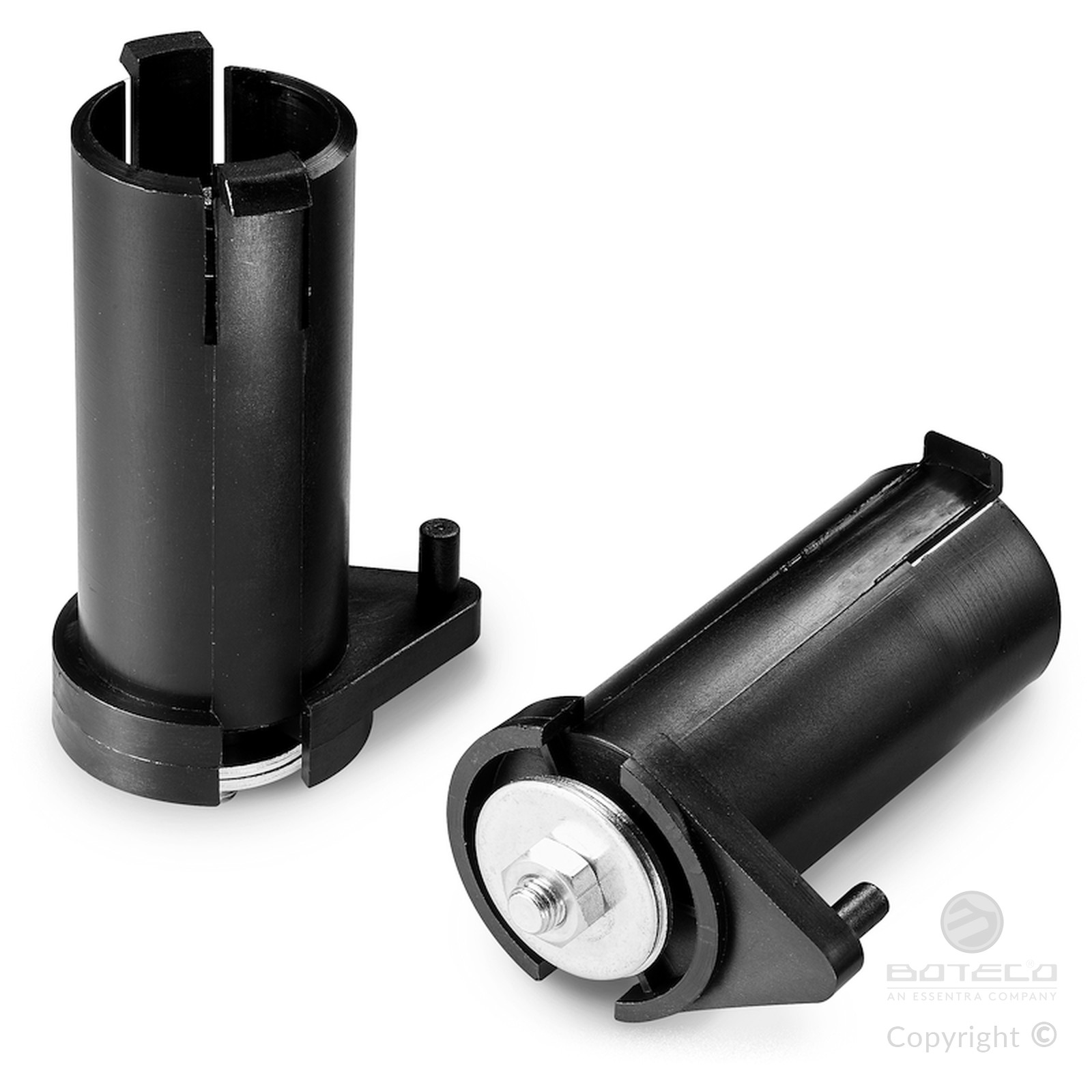

Il rocchetto S603 può essere usato solo con bobine in plastica o ferro aventi il frame interno con foro d. 53 mm. e larghezza 100 mm.

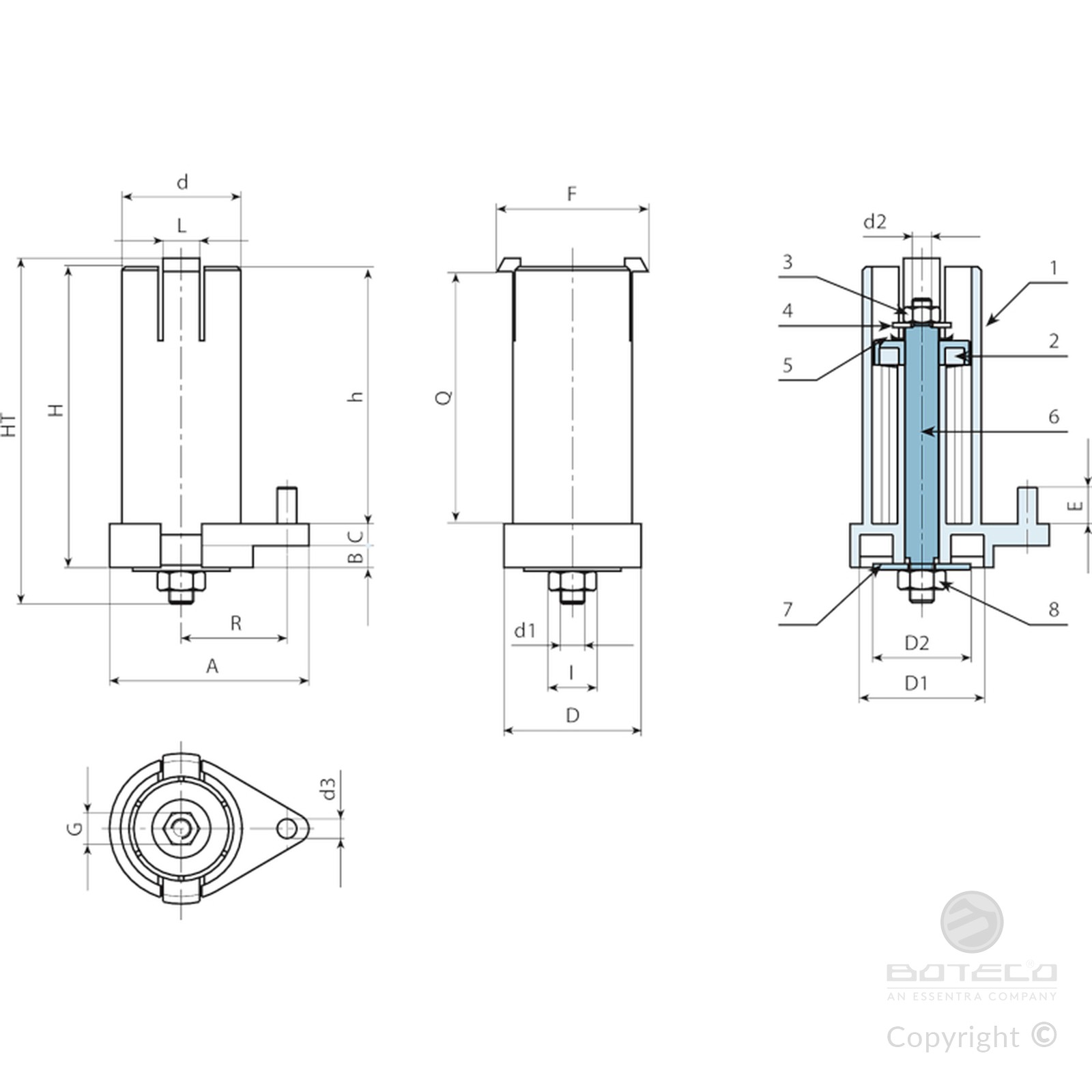

| Codice | art. | D | D1 | D2 | HT | H | d | d1 | d2 | d3 | h | A | B | C | E | F | G | I | L | Q | R | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S603118.0001 | S603118.T01 | 60 | 51 | 40 | 137 | 118 | 50 | M10 SX | M8 SX | 8 | 107 | 82 | 3 | 9 | 15 | 63 | 13 | 17 | 15 | 104 | 43.5 | 295 |
| S603124.0001 | S603124.T01 | 60 | 51 | 40 | 145 | 124 | 50 | M10 SX | M8 SX | 8 | 107 | 82 | 9 | 9 | 15 | 63 | 13 | 17 | 15 | 104 | 43.5 | 315 |
