W805
GOMB ACÉL INDEXELŐ HERNYÓCSAVARRAL GYŰRŰS CSAVARANYA NÉLKÜL - ZÁRÓANYÁVAL
Finom osztású indexelő hernyócsavarok - gombbal

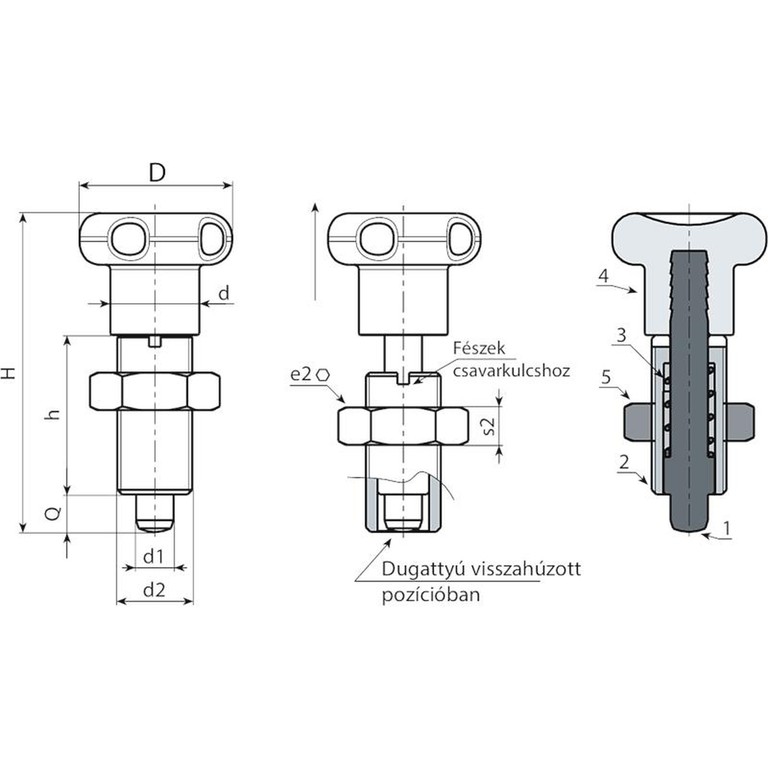

Anyagok:
(3) Rozsdamentes acélrugó (AISI 301).
(4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
W805:
(2) Menetes, nagy ellenállású acéltest ékhoronnyal.
(1) Edzett, nagy ellenállású acél dugattyúcsap.
(5) Menetes acél záróanya (UNI 5589).
W805CIN:
(2) Menetes rozsdamentes acéltest (AISI 303) ékhoronnyal.
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).
Felületkikészítés:
(4) Szatén.
(1-2-5) Sima.
Szín:
(4) Fekete (RAL 9011).
W805:
(1-2) Fekete oxiddal kezelt.
W805CIN:
(1-2) Természetes.
Záróék:
Kérésre W807 cikkszámon záróék áll rendelkezésre.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot.
Kérésre záróékek állnak rendelkezésre.
Kérésre leszerelve tudjuk szállítani a csavaranyát.
W805 változat - fekete oxiddal kezelt acél
| Kód | Art. | D | H | h | d2 | d | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) | Kulcs |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W805.0006 | W805.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 17 | 6 | 5 | 5 | 23 | W807.05 |
| W805.0008 | W805.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 19 | 7 | 6 | 6 | 38 | W807.06 |
| W805.0009 | W805.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 24 | 8 | 8 | 8 | 82 | W807.08 |
| W805.0011 | W805.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 30 | 9 | 10 | 10 | 133 | W807.10 |
W805 CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | D | H | h | d2 | d | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) | Kulcs |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W805.0001 | W805.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 17 | 6 | 5 | 5 | 23 | W807.05 |
| W805.0002 | W805.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 19 | 7 | 6 | 6 | 38 | W807.06 |
| W805.0003 | W805.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 24 | 8 | 8 | 8 | 82 | W807.08 |
| W805.0005 | W805.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 30 | 9 | 10 | 10 | 133 | W807.10 |
