GOMB ACÉL INDEXELŐ HERNYÓCSAVARRAL - CSAVARANYÁVAL
Durva osztású indexelő hernyócsavarok - gombbal
Anyagok:
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(3) Rozsdamentes acélrugó (AISI 302).
(4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
W796:
(2) Indexelő hernyócsavar test jól forgácsolható acélból.
(5) Menetes acél záróanya (UNI 5589).
W796 CIN:
(2) Rozsdamentes acél (AISI 303) indexelő hernyócsavar test.
(5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).
Felületkikészítés:
(4) Szatén.
(1-2-5) Sima.
Szín:
(4) Fekete (RAL 9011).
W796:
(2-5) Horganyzott.
W796 CIN:
(1-2-5) Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre leszerelve tudjuk szállítani a csavaranyát.
W796 változat - horganyzott acél

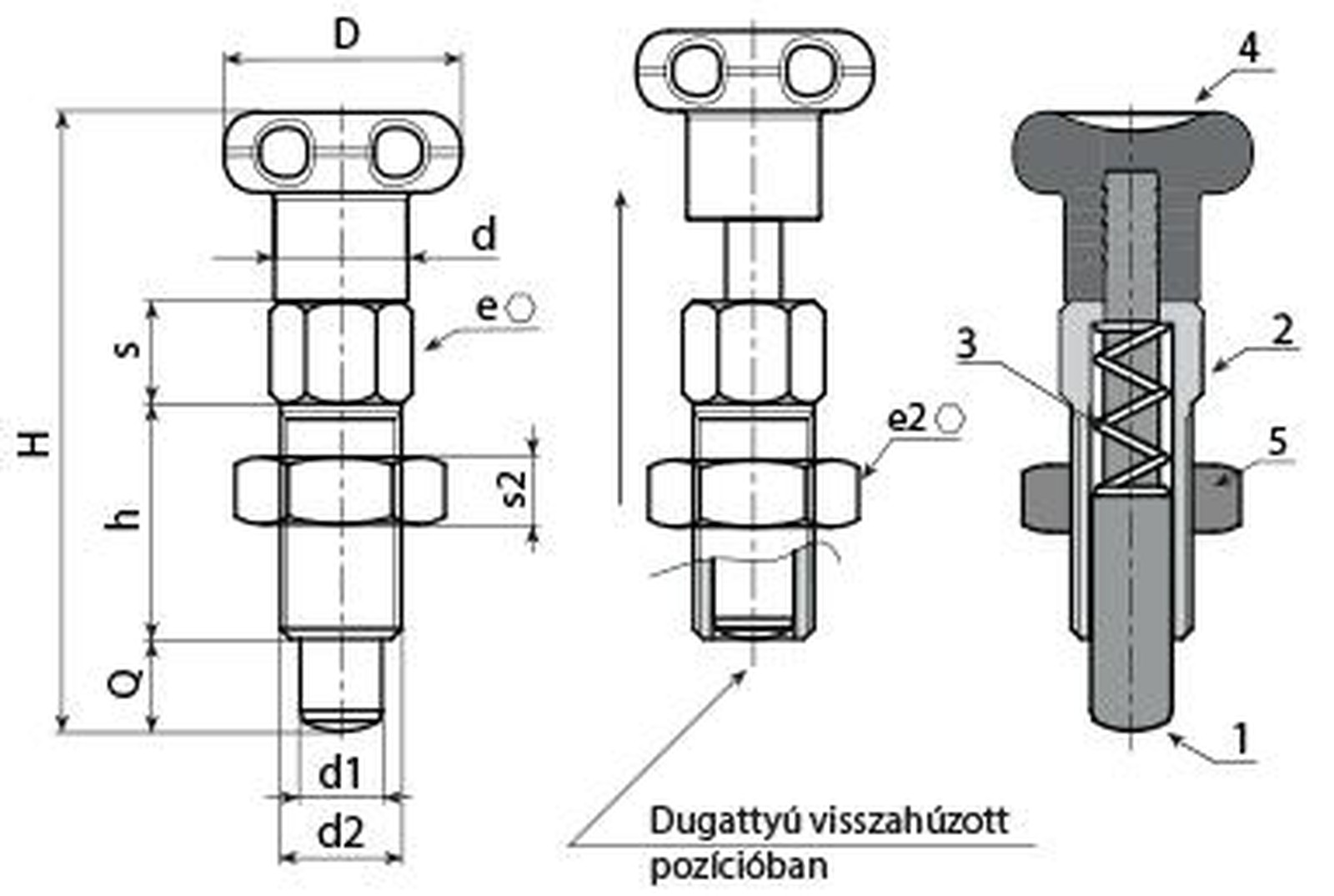

| Kód | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0001 | W796.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0003 | W796.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0005 | W796.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0007 | W796.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
W796 CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0002 | W796.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0004 | W796.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0006 | W796.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0008 | W796.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
