POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO
Durva osztású indexelő hernyócsavarok - teljesen rozsdamentes acélból

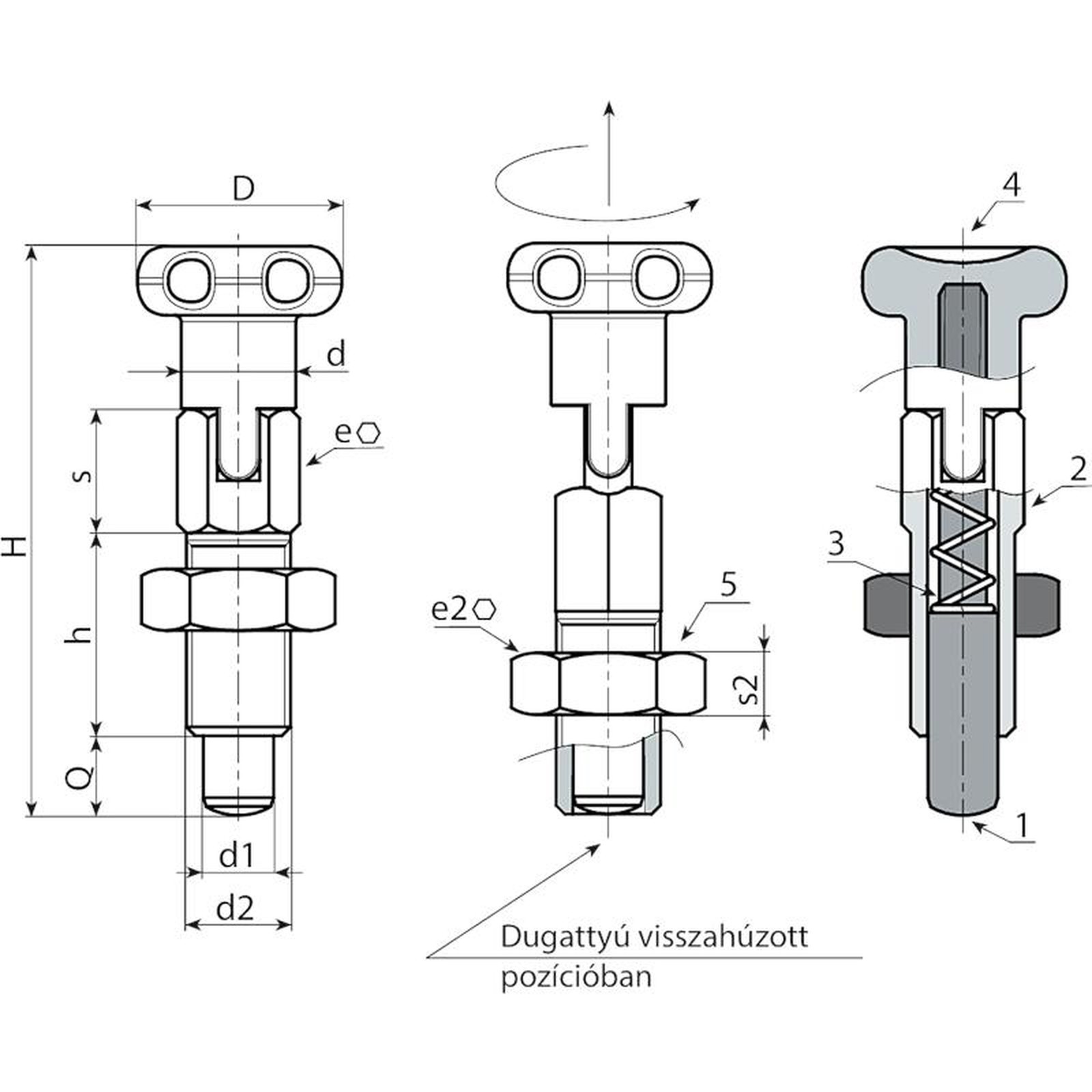

Anyagok:
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(2) Rozsdamentes acél (AISI 303) záró indexelő hernyócsavar test.
(3) Rozsdamentes acélrugó (AISI 301).
(4) Esztergált rozsdamentes acél marokgomb (AISI 303).
(5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).
Felületkikészítés:
Szatén.
Szín:
Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre teljesen leszerelve tudjuk szállítani a dugattyút.
Kérésre leszerelve tudjuk szállítani a csavaranyát.
W738 CIN változat - csavaranyával
| Kód | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W738.0001 | W738.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 13 | 5 | 5 | 5 | 26 |
| W738.0002 | W738.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 71 |
| W738.0003 | W738.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 110 |
